螺杆驱动式手动工件夹持工装结构

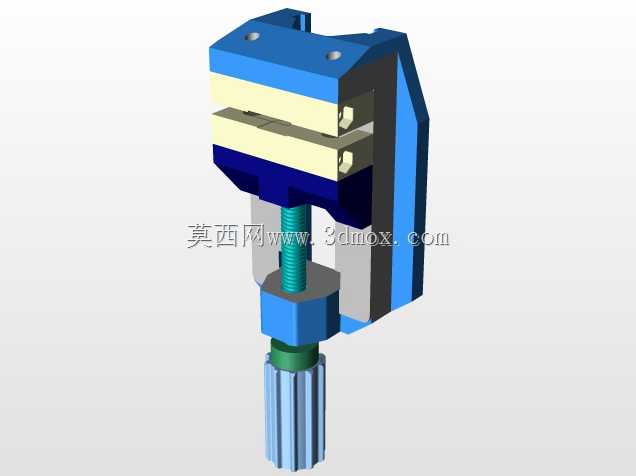

这类螺杆驱动的夹持结构，在小件机加工、工位装配、试样检测环节的应用频次极高，很多一线加工场景里，批量小型工件的定位装夹不需要复杂的液压或气动夹紧结构，手动螺杆式的夹持装置反而更适配多品种小批量的柔性生产需求，换型调整快，维护成本极低，不需要额外布设动力管线，在台钻工位、钳工修配台、小型铣床的辅助装夹场景里，这类结构的实用性远高于复杂的动力夹紧工装。从结构设计逻辑来看，整个夹持机构采用C型开口的主体框架作为承载基础，框架上部设置固定钳口与活动钳口的配合面，钳口接触面做了平直度公差控制，保证夹持时工件受力均匀，不会出现局部压痕或者夹持偏斜的问题；下部的螺杆传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的传动效率更适配手动夹紧的施力场景，自锁性能可靠，夹紧后不会因为加工过程中的振动出现松脱，螺杆端部与活动钳体的连接部位做了止转结构设计，转动螺杆时活动钳体只做直线开合动作，不会跟转，保证钳口始终保持平行贴合状态。实际使用中，这类夹持结构的安装边界可以适配常规的工作台T型槽固定，整体外廓的纵深尺寸控制在单工位操作的舒适范围内，操作人员站在工位前单手就可以完成螺杆的松紧调节，钳口的开合行程覆盖常规小型工件的夹持尺寸范围，从几毫米厚的薄板零件到几十毫米的块类零件都可以稳定装夹。设计时特意将受力框架的截面做了加厚处理，C型框架的拐角位置做了圆弧过渡避免应力集中，夹紧状态下框架的变形量控制在微米级，不会因为夹紧力过大导致框架张口影响夹持精度；钳口部位采用可拆卸的镶块设计，长期使用出现磨损后可以单独更换镶块，不需要整体更换主体框架，降低长期使用的维护成本。螺杆下部的操作部位做了滚花销轴结构，可以配套加力杆使用，当需要更大夹紧力加工切削力较大的工件时，套上短加力杆就可以获得足够的夹紧力矩，不需要额外改造结构。整个机构没有冗余的复杂零件，所有加工面都是常规的铣削、车削工序可以完成的，加工工艺性好，普通的机加工车间就可以完成自制，适配很多小微企业的自产工装需求，不需要采购昂贵的标准精密虎钳，针对特定尺寸的工件还可以灵活调整钳口宽度、框架开口尺寸，定制化适配特殊工件的装夹需求，比如针对异形小件，可以在钳口镶块上加工对应型面，实现异形零件的定位夹紧，拓展使用场景。
