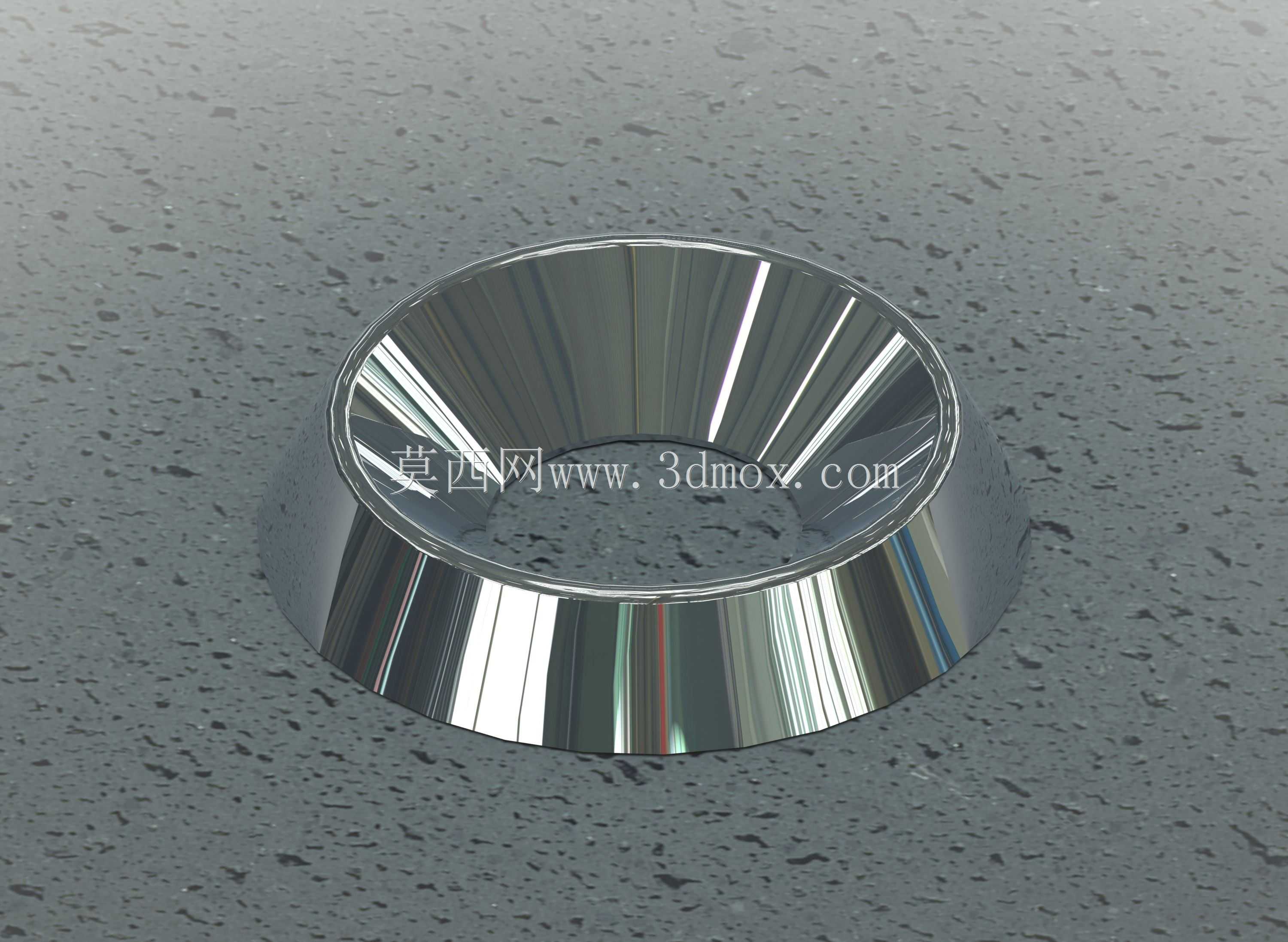

不锈钢沉头锥形垫圈五金结构件

这类锥形沉头垫圈常被应用在对安装面平整度、螺栓头部贴合度有较高要求的装配场景中，比如食品加工设备的外护板安装、洁净车间不锈钢柜体的拼接、户外不锈钢标识结构的紧固等场景，都能看到这类零件的身影。不同于普通平垫圈的平面承压设计，该零件采用内锥面与外沉台结合的结构，内锥面可以完美适配沉头螺钉的头部锥面，让螺钉安装后头部完全沉入垫圈内部，不会突出安装平面，既避免了突出的螺钉头剐蹭操作人员、勾挂管线物料，也能让安装后的外表面保持平整顺滑，满足洁净场景下无卫生死角、易清洁擦拭的要求。从设计逻辑来看，该零件的外轮廓采用带拔模斜度的锥台结构，底部为平整的环形承压面，安装时底面完全贴合被连接件的表面，增大接触面积的同时，分散螺钉锁紧时的压应力，避免较薄的不锈钢板材、铝合金型材在锁紧时出现局部压痕甚至变形。内孔的锥度参数完全匹配标准沉头螺钉的头部锥角，保证螺钉锁紧时锥面完全贴合，不会出现螺钉头偏斜、锁紧力不均的问题，同时锥面的贴合还能起到一定的防松效果，减少设备运行振动带来的螺钉松动风险。在安装边界上，该零件的外圆直径、整体高度都经过匹配计算，对应M8规格的沉头螺钉使用时，沉台深度刚好容纳标准沉头螺钉的头部高度，安装后螺钉头部端面与垫圈上端面基本齐平，不会出现突出或者凹陷过深的情况。零件整体采用不锈钢材质加工，表面做镜面抛光处理，既具备优秀的防锈耐腐蚀性能，适配潮湿、有清洁消毒需求的使用场景，光滑的表面也不容易积留污渍、滋生细菌，符合食品、医药相关设备的卫生设计要求。在三维建模过程中，这类零件需要重点保证内锥面的角度公差、上下端面的平行度以及内孔与外圆的同轴度，这些形位公差直接决定了安装后螺钉的贴合效果与整体的装配精度，如果锥角偏差过大，会导致螺钉头与垫圈只有线接触，不仅锁紧力不足，长期使用还容易出现压溃变形的问题；如果同轴度偏差，安装后螺钉会出现偏斜，无法完全沉入沉台，影响外观平整性与安装强度。实际选型使用时，需要根据被连接件的板材厚度、螺钉的规格长度匹配对应尺寸的垫圈，避免垫圈高度过高导致螺钉锁紧行程不足，或者垫圈过薄无法完全容纳螺钉头部，影响最终的装配效果。
