M14规格长杆沉头螺栓结构设计

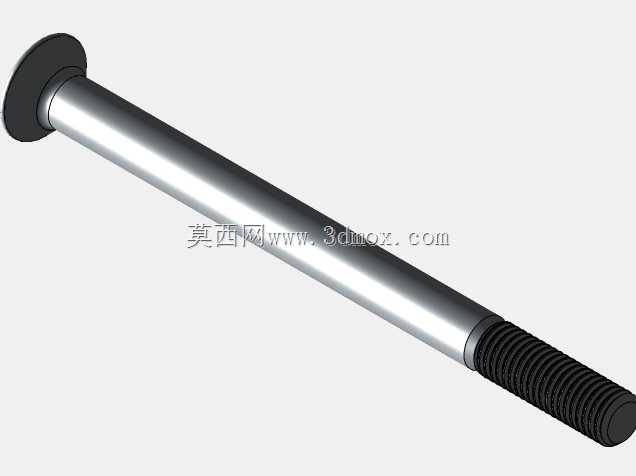

在重型钢结构连接、大型工装夹具装配、输送设备机架拼接这类需要平整连接面的场景里，沉头螺栓的选型直接影响装配后表面的平整度与连接可靠性。这款M14规格的长杆沉头螺栓，杆身总长度190mm，设计时优先考虑了大厚度叠层构件的连接需求，比如厚度叠加后超过150mm的铝型材机架与钣金护板的组合连接，或是农业机械上厚壁方管框架与外挂护板的沉孔装配场景。沉头部位采用标准90度锥面设计，装配后螺栓头部完全沉入预制的沉孔内，不会突出构件表面，能避免后续设备运行中突出的螺栓头剐蹭操作人员、勾挂输送物料或是干涉相邻运动部件的行程。杆身部分做了半螺纹设计，靠近头部的光滑杆段直径与螺纹大径保持一致，装配时光杆段穿过被连接件的光孔，能起到精准的定位导向作用，避免螺纹段直接承受横向剪切力，大幅提升连接副的抗剪承载能力，这一点在有振动载荷的设备连接中尤为重要，能减少长期运行后螺栓松动的概率。螺纹段长度经过匹配计算，适配常规厚度的螺母与防松垫圈组合，拧紧后螺纹末端露出2-3个螺距，既保证足够的啮合长度防止螺纹脱扣，也不会因为螺纹过长导致螺母拧入后多余螺纹突出过多占用安装空间。建模过程中严格遵循紧固件的形位公差要求，沉头锥面与杆身的同轴度控制在0.1mm以内，避免装配时出现头部贴合不严、局部应力集中的问题，杆身末端做了45度倒角处理，方便现场装配时快速对准螺母内螺纹，减少装配对位的时间成本。这类长杆沉头螺栓在实际使用中，需要提前在被连接件上加工对应尺寸的沉孔与光孔，沉孔深度要刚好容纳螺栓头部，保证装配后表面齐平，光孔直径比杆身大0.2-0.3mm，预留足够的装配调整余量，同时也不会因为间隙过大导致连接错位。在自动化生产线的护板安装、物流分拣设备的导轨固定、大型钣金机柜的框架拼接场景中，这种规格的沉头螺栓都能兼顾连接强度与外观平整度的需求，避免外露螺栓头带来的安全隐患与外观缺陷。
