带挂绳的塑胶绳扣结构设计

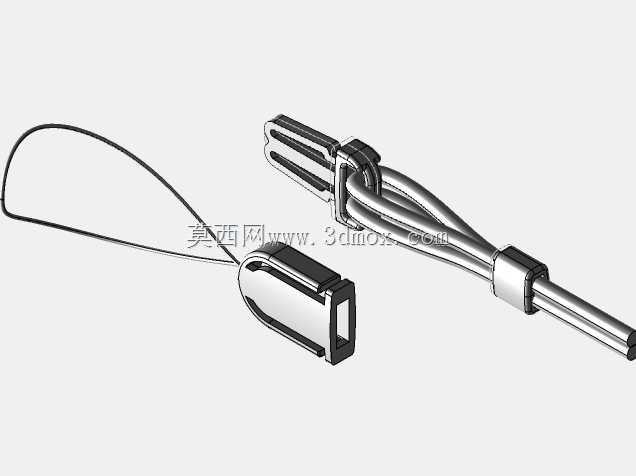

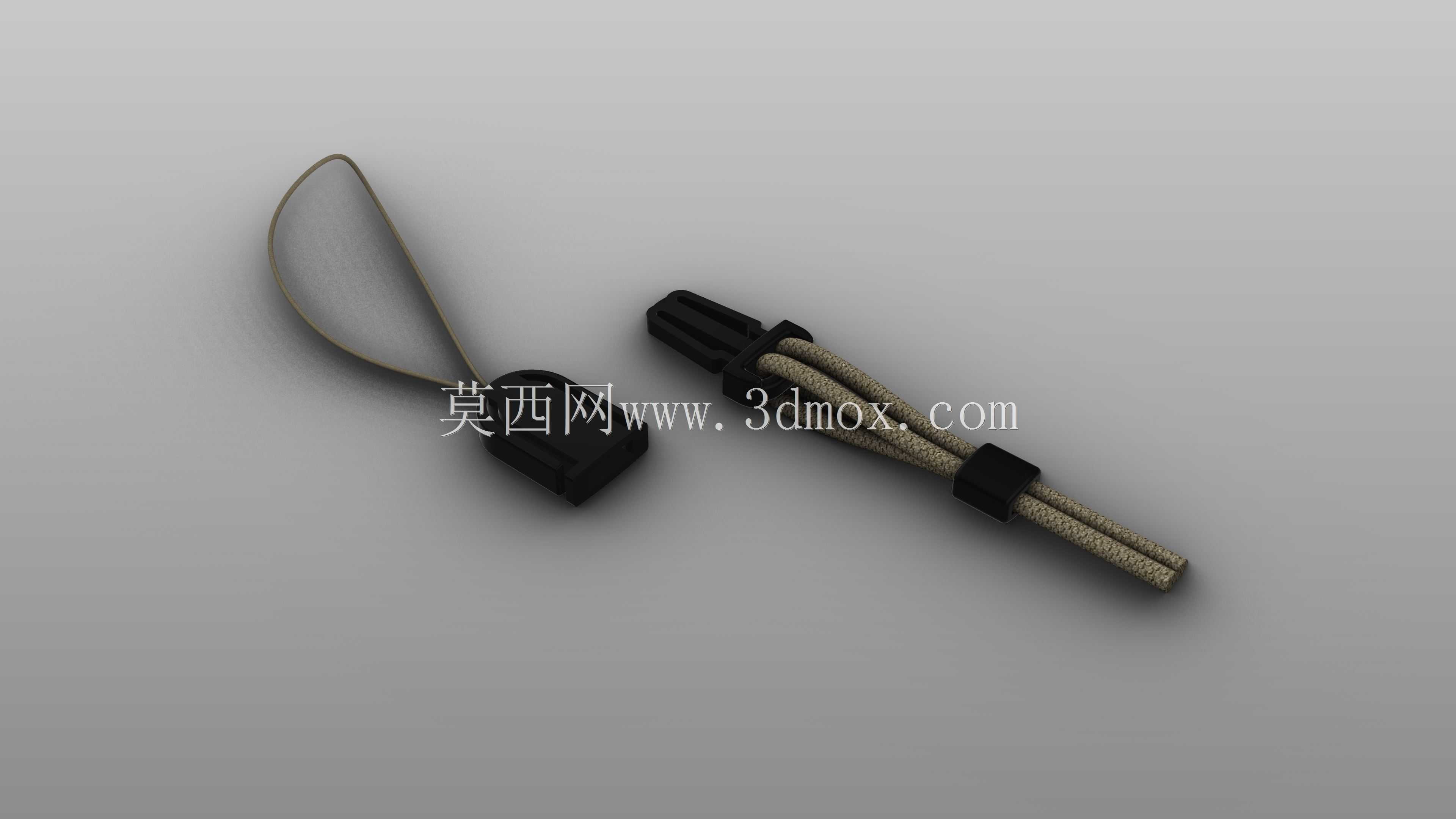

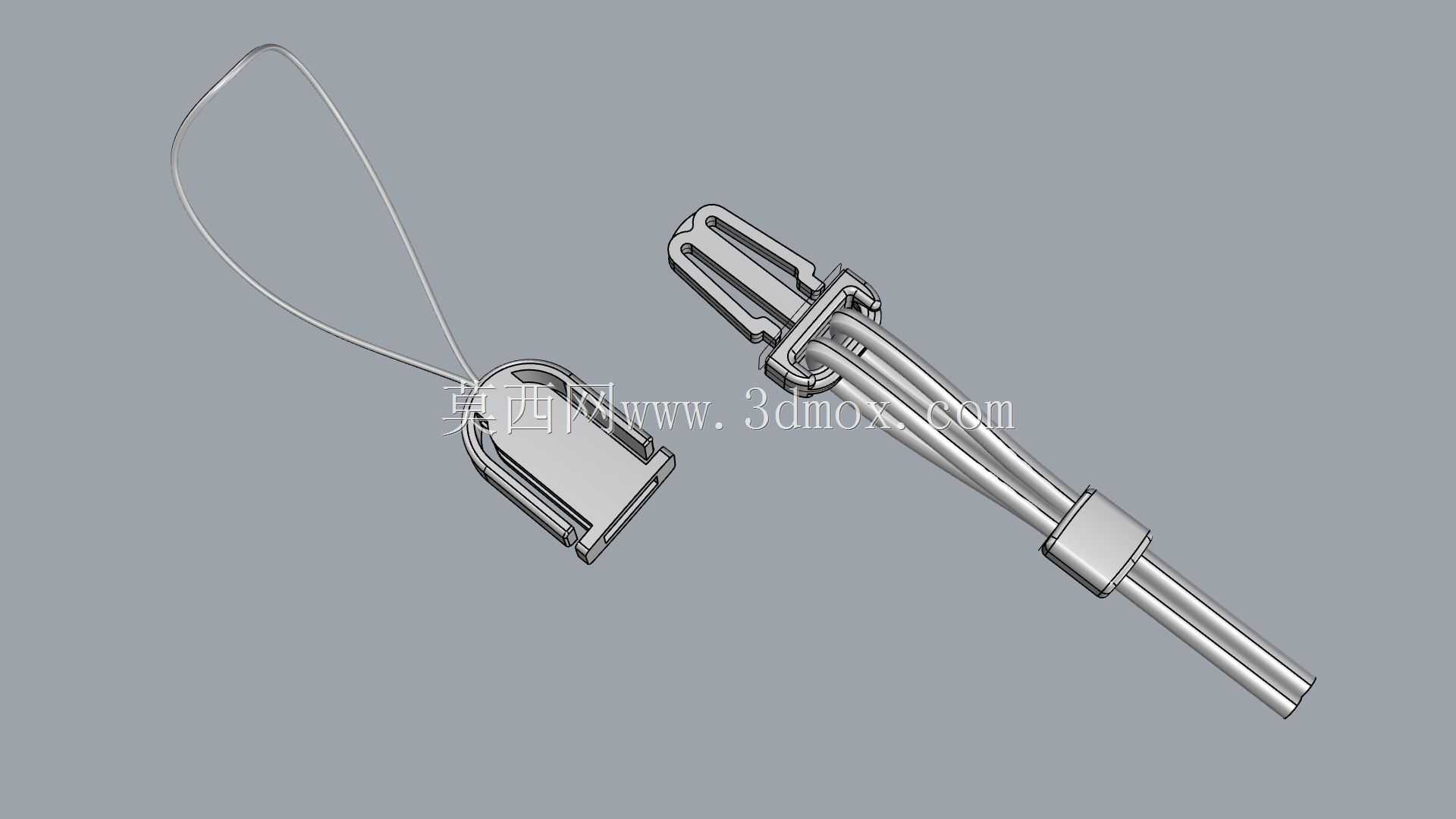

这类塑胶绳扣常被用在证件挂带、小型随身物品挂绳、便携产品腕带的末端，承担绳带锁紧、快速拆装的功能，日常展会证件、工牌挂绳、小型数码产品挂饰上都能见到这类结构的身影。从结构设计来看，这款扣件分为公扣与母座两个核心部分，母座一侧预留了挂绳穿接的槽位，挂绳可直接穿入槽内通过自身绳结或者压合结构固定，不需要额外的粘接或者紧固件，装配效率很高。公扣部分做了分级的台阶结构，靠近插接端的位置做了弹性卡爪设计，插入母座时卡爪会先被母座内壁挤压收缩，到位后卡爪自动弹开卡入母座的对应卡槽内，实现锁紧，不会因为日常拉扯出现松脱的情况。公扣的尾端做了锥形的收束结构，搭配一个可滑动的锁紧环，穿入编织绳或者塑胶绳之后，推动锁紧环向锥形端移动，就能把绳带牢牢压在公扣的外壁上，不需要打结就能实现绳带与扣件的可靠连接，能适配不同直径的常规挂绳，适配范围覆盖市面上常见的1mm到5mm直径的编织绳、塑胶绳。设计时特意在公扣与母座的插接配合面做了0.1mm的间隙预留，既保证插拔时的手感顺畅，不会出现卡滞，也能避免间隙过大导致的配合松动，日常使用时单手就能完成插拔操作，不需要额外的工具。外形上整体做了圆弧过渡处理，没有尖锐的棱角，日常佩戴接触皮肤不会产生剐蹭，表面做了哑光的蚀纹处理，既提升握持的摩擦力，也不容易残留指纹和划痕。安装边界上，整个扣件装配完成之后的整体长度控制在常规挂绳扣件的常用尺寸范围内，母座的宽度和厚度都做了轻量化设计，不会给挂绳增加过多的额外重量，挂接在证件或者小型物品上不会出现下坠感过重的问题。卡爪的弹性变形量经过反复校核，反复插拔上千次也不会出现塑性断裂，材料选用常规的POM或者尼龙材质就能满足强度要求，注塑生产时可以直接采用两板模生产，不需要复杂的抽芯结构，量产的良率和成本都能控制在合理范围内。这类扣件除了常规的证件挂带使用，也可以用在户外装备的小型绳带固定、箱包的辅助挂点位置，结构简单可靠，维护成本极低，出现损坏直接更换即可，不需要复杂的维修操作。
