带静力学仿真分析的L型角接支架结构

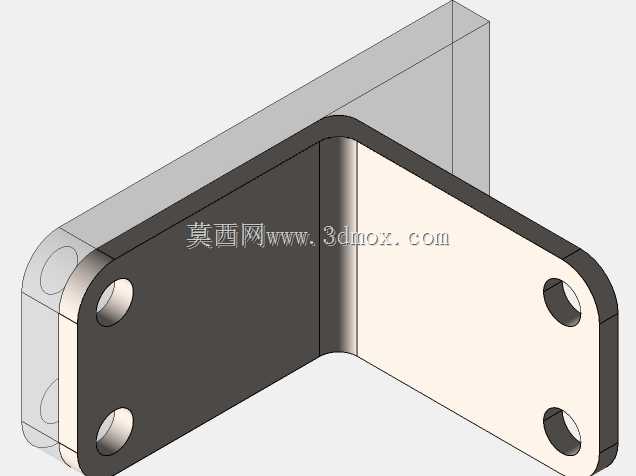

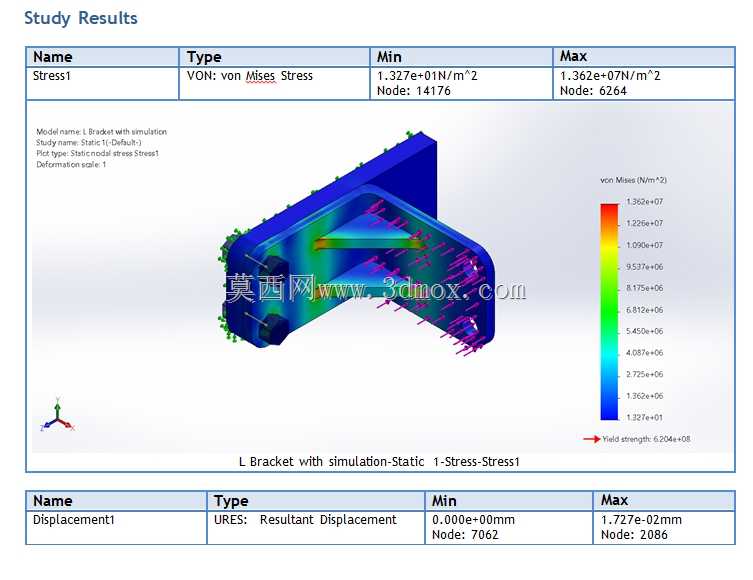

这类L型角接支架在工业装配场景中应用极广，小到自动化生产线的传感器安装固定、设备外围护板的边角连接，大到小型机架的层板支撑、工装夹具的定位角座，都能见到这类构件的身影。它的核心作用是在两个垂直相交的安装面之间传递载荷，替代焊接式角接的不可拆卸缺陷，同时保证连接位置的刚度，避免垂直安装的构件在长期受载后出现角度偏移。从结构设计逻辑来看，这款支架做了针对性的加强处理，转角位置没有采用直角直连的结构，而是做了圆弧过渡的加厚筋区，这一设计正是静力学仿真结果给出的优化方向——直角转角位置是应力集中的高发区，原始直角方案在受垂直于安装面的载荷时，转角内侧的米塞斯应力会远超材料许用值，长期受载容易出现疲劳裂纹，而圆弧过渡加局部加厚的设计，能让应力流在转角位置平滑传递，大幅降低应力峰值。从仿真结果能看到，优化后的结构最大应力出现在安装孔附近的局部区域，远低于常用结构钢的屈服强度，最大位移量控制在0.02毫米以内，完全满足常规工业装配的刚度要求，不会因为支架变形导致安装在其上的部件出现位置偏差。在安装边界上，这款支架的两个安装面都预留了标准的螺栓过孔，孔位间距匹配通用工业铝型材的槽距，也适配常见的钢板安装孔位标准，不需要额外做孔位二次加工就能直接装配。支架的整体厚度经过仿真迭代验证，在保证强度刚度的前提下尽可能控制了材料用量，不会出现过度设计导致的成本浪费，同时安装面的平面度公差控制在合理范围，装配后不会出现安装面贴合不严导致的附加应力。在实际选型使用时，这类角接支架可以根据实际载荷大小匹配对应规格的螺栓，当用于有振动的工况时，还可以在安装面之间增加防滑垫片，进一步提升连接可靠性。不同于市面上常见的等厚薄板角码，这款经过仿真优化的支架在载荷传递路径上做了针对性的材料分布调整，受载方向的材料厚度更大，非主要承力区域做了适当的减薄，兼顾了结构性能和轻量化需求，不管是用于小型设备的内部构件连接，还是生产线周边的辅助工装搭建，都能提供稳定可靠的支撑连接效果。
