发动机连杆优化设计三维结构

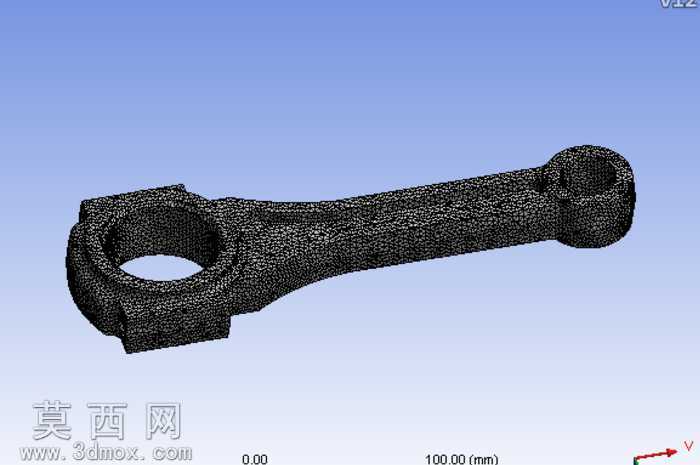

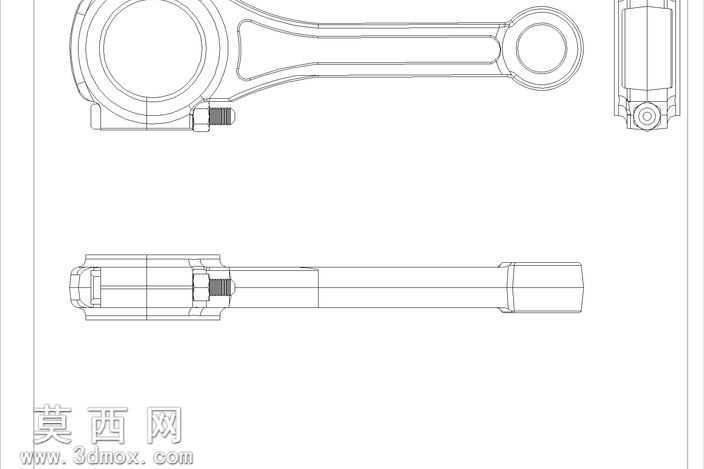

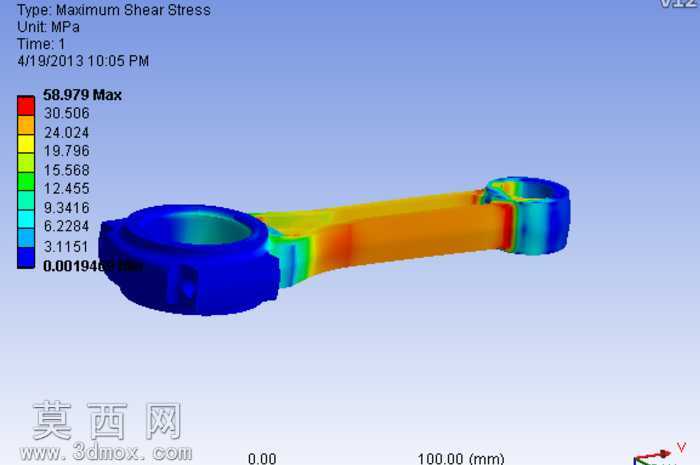

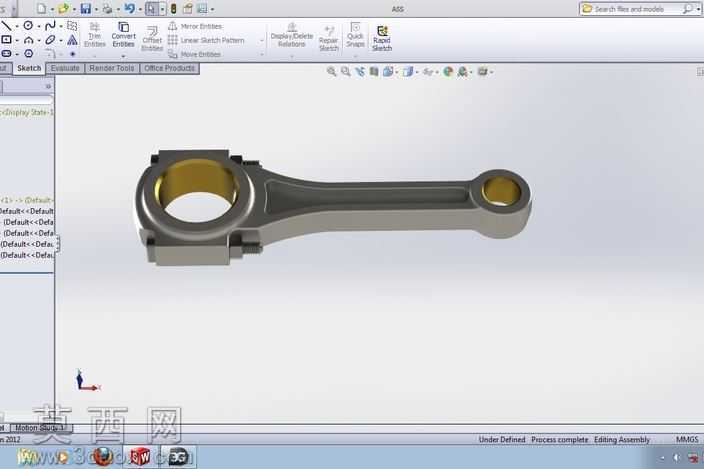

本作品为发动机连杆的优化设计三维结构，建模阶段依托三维参数化设计软件完成全尺寸构建，首先围绕连杆的工作工况梳理核心受力路径，明确大头端与曲轴曲柄销配合、小头端与活塞销连接的核心装配关系，建模过程中先绘制连杆杆身的纵向对称基准面，以工字形截面为核心轮廓进行草图绘制，该截面设计可在保证结构强度的前提下最大化降低构件自重，减少发动机往复运动过程中的惯性载荷。针对连杆大头的分体式结构，建模时严格区分杆身主体与大头盖的配合止口位置，精准绘制螺栓连接孔的定位尺寸与公差基准，保证后续装配环节的同轴度要求；小头端的衬套安装位预留了合理的过盈配合余量，两端的润滑油道孔位按照发动机润滑系统的油路走向进行贯通设计，确保工作过程中摩擦副能够得到充分润滑。材质与渲染环节，针对连杆主体采用的高强度锻造合金钢材质，调整材质球的金属粗糙度参数，还原锻件表面经过喷丸强化后的细微磨砂质感，大小头端的轴瓦衬套部位采用铜合金材质参数，调整金属反射率与高光参数，呈现出铜质构件特有的暖金色金属光泽，渲染时添加柔和的环境漫反射光源，清晰呈现杆身工字形截面的过渡圆角、大头端的加强筋结构、螺栓凸台的应力分散结构等细节特征。设计过程中同步结合有限元分析软件完成结构校核，针对发动机做功行程的爆发压力、往复运动的惯性力进行多工况载荷施加，对杆身与大小头过渡区域的应力集中点进行圆角优化调整，对螺栓连接部位的壁厚进行参数化迭代，最终在保证整体结构安全系数满足设计要求的前提下，去除冗余的材料余量，实现构件的轻量化设计。整个模型的所有结构特征均保留完整的参数化建模历史，可根据不同排量发动机的性能参数快速调整中心距、大小头孔径、杆身截面尺寸等核心参数，适配不同机型的设计需求，模型的装配关系完全按照实际生产的装配工艺进行层级划分，可直接用于后续的虚拟装配仿真、运动学干涉检查以及工程图纸的导出工作。
