六孔柱式法兰连接压盘结构设计

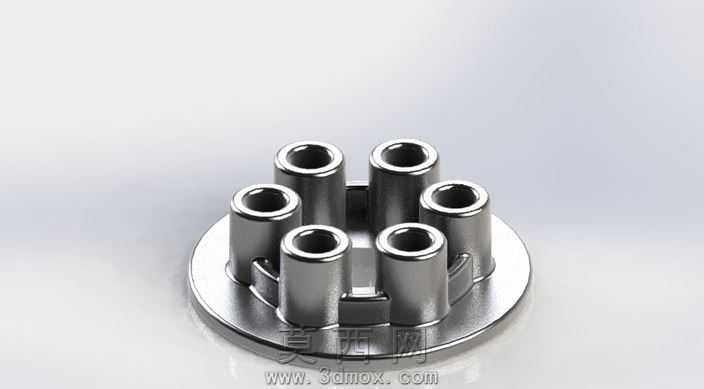

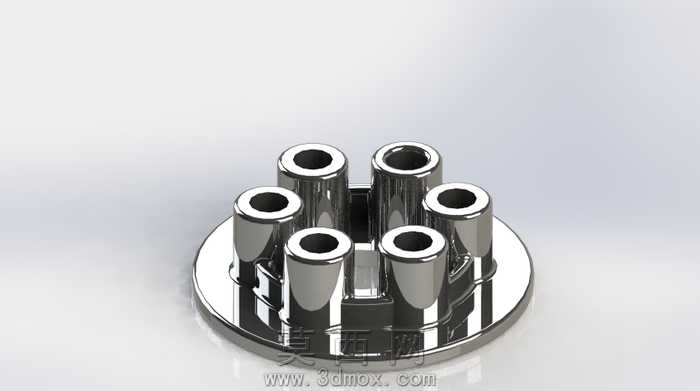

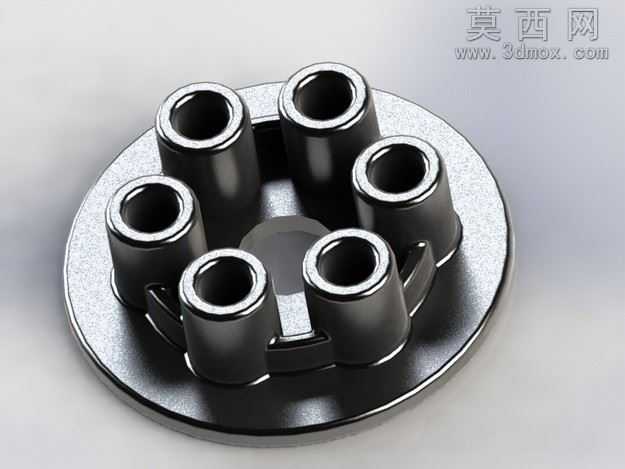

该压盘采用三维参数化建模方式完成整体结构设计，建模过程中以中心对称作为核心布局基准，首先绘制底部圆形法兰基座的二维草图，通过拉伸特征生成基座实体，基座边缘做了微小的圆角过渡处理，避免应力集中同时提升零件装配时的贴合度。在基座上方沿圆周均匀排布六个中空圆柱凸台，凸台的内孔为贯通式设计，可用于穿设螺栓或定位销，实现压盘与其他零部件的紧固连接，凸台与基座的衔接位置做了三角加强筋结构设计，有效提升凸台的抗弯折、抗剪切性能，避免压紧作业时凸台从基座根部断裂。建模过程中对所有特征的尺寸做了关联约束，六个凸台的位置、孔径、高度完全一致，保证零件的互换性与装配精度。材质设计上选用金属合金钢材质，渲染时采用金属抛光材质参数，调整环境光与反射强度，还原金属零件的哑光金属质感，同时通过光影效果凸显零件的结构轮廓与细节特征。该压盘的设计思路围绕压紧定位的核心功能展开，中心区域预留的中空空间可避让被压紧工件的凸起结构，六个均匀分布的柱式结构可以在压紧作业时提供均匀分布的压紧力，避免局部压力过大导致工件变形，相比传统实心压盘，该结构在保证结构强度的前提下有效降低了零件自身重量，减少了材料消耗。建模完成后对零件做了干涉检查与结构应力模拟验证，确认各部位壁厚均匀，无应力集中薄弱点，贯通孔的尺寸公差符合通用紧固件的装配要求，可直接用于机械装配中的工件压紧、轴向定位等工况，适配多种需要均匀压紧力的装配场景。
