带温度检测的冷却液流量传感装置结构

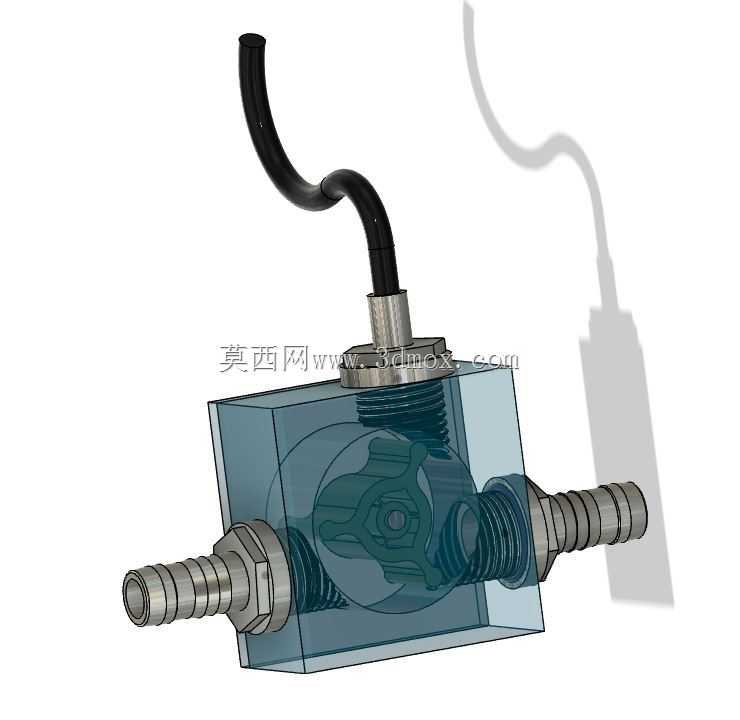

在激光加工设备、小型工业温控循环、实验台冷却回路这类对介质状态参数有实时采集需求的场景里，这类集成式传感装置的应用十分普遍，它不需要在管路上额外开孔加装多个独立检测元件，能减少管路泄漏点，同时压缩安装占用的空间。从结构设计来看，主体采用透明可视化的腔体结构，并非为了外观展示，而是方便现场运维人员直接观察腔体内是否存在积气、杂质沉积或者流道堵塞的情况，在调试阶段也能快速判断介质是否正常充满流道，避免传感器因空管给出错误检测信号。两侧的管路连接端采用宝塔接头结构，适配常用的柔性软管安装，接头根部做了六角拧动位，安装时可以用普通开口扳手直接夹持紧固，不需要额外定制工装，拧紧过程中不会带动主体腔体转动，避免拉扯上方引出的传感线缆。上方垂直布置的检测元件集成了流量与温度两类检测功能，温度检测端直接伸入流道中心区域，能直接接触流动的冷却液，避免管壁导热带来的温度检测滞后，流量检测结构内置在腔体内部，不会额外增加流道的阻力损失，不会对冷却循环泵的扬程造成额外负担。线缆引出端做了弯折防护结构，出线位置采用硬塑过渡，避免设备运行过程中管路振动拉扯线缆，造成引线根部断线的故障。安装边界上，主体腔体为方正块体结构，底部可以直接贴装在安装板面上，不需要额外设计异形固定支架，两侧接头的同轴度公差控制在合理范围，接软管后不会产生额外的安装应力，上方传感元件的出线方向可以根据实际布线需求做小角度调整，不会和周边的管路、线槽产生干涉。流道内部的过渡位置全部做了圆弧导角处理，避免直角位置产生涡流造成流量检测误差，同时也减少介质内杂质在拐角处沉积的概率，延长装置的免维护周期。这类集成传感结构在设计时优先考虑了现场安装的便利性，没有采用特殊的定制接头规格，全部采用通用的管路连接尺寸，替换原有管路上的普通接头即可完成加装，不需要对原有冷却回路做大规模改动，适合老旧设备的参数采集升级改造，也能直接配套在新设计的小型温控循环系统中，作为标准检测元件使用。
