西克挠性回路双接口工业传感元件

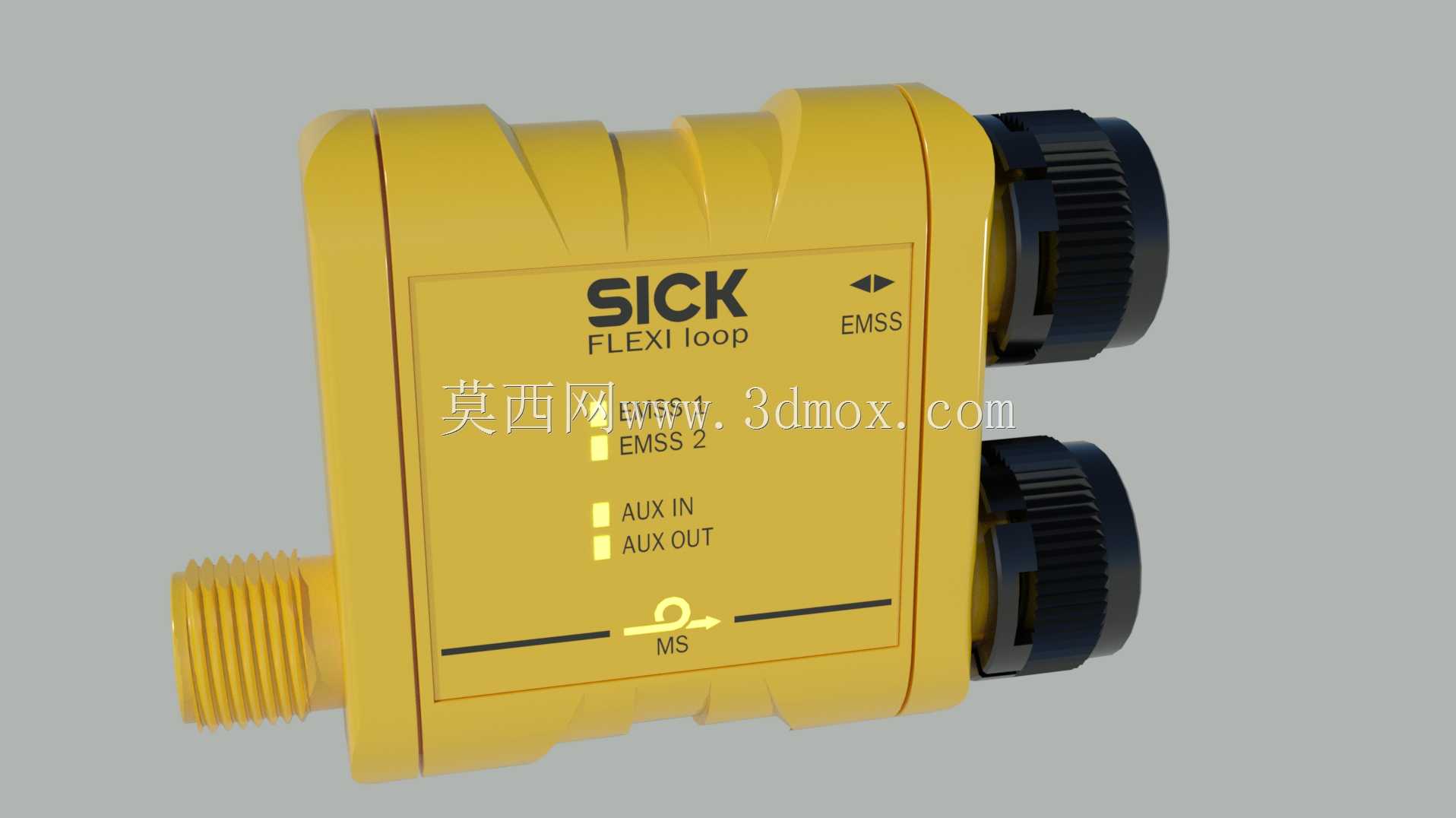

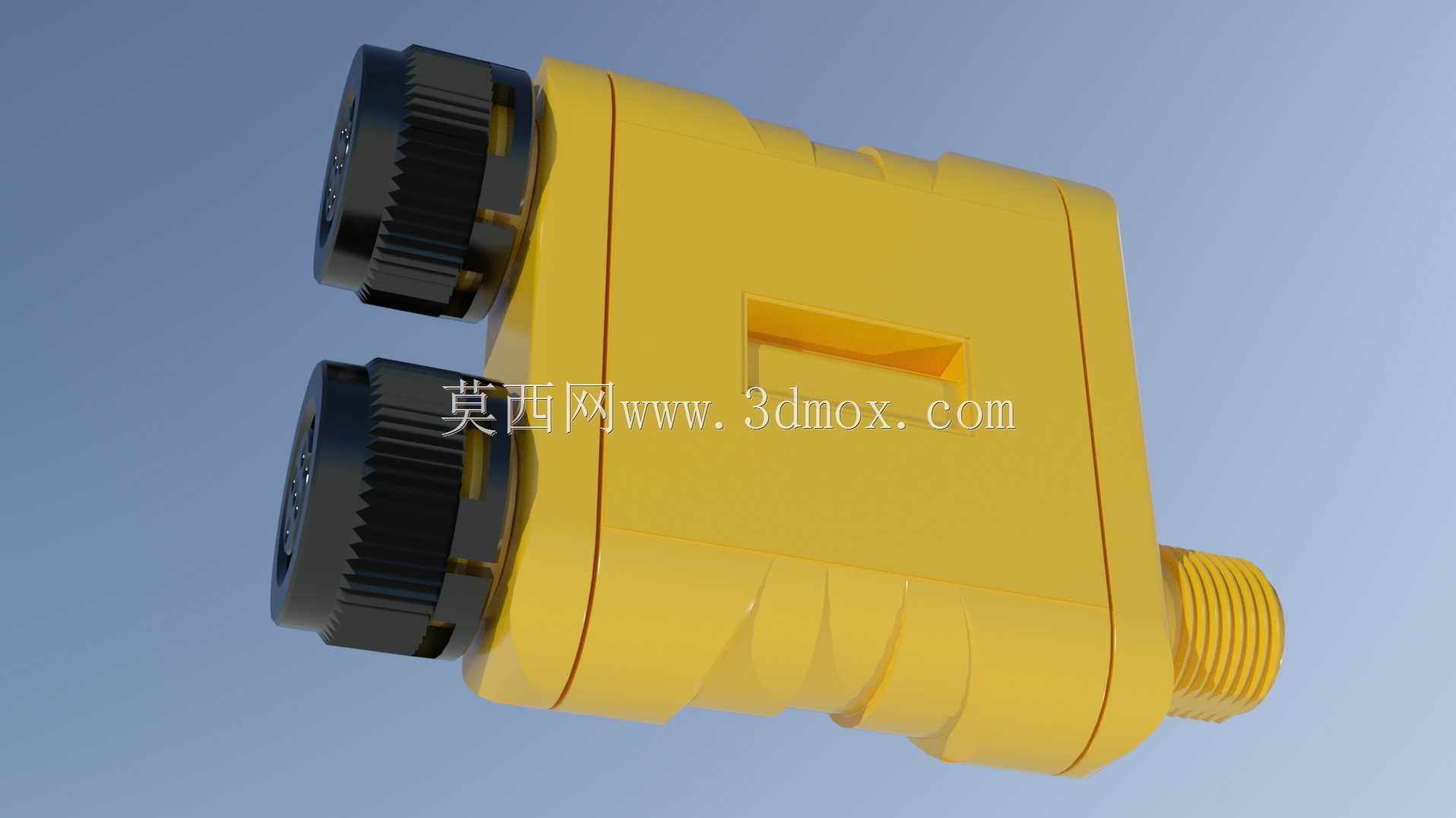

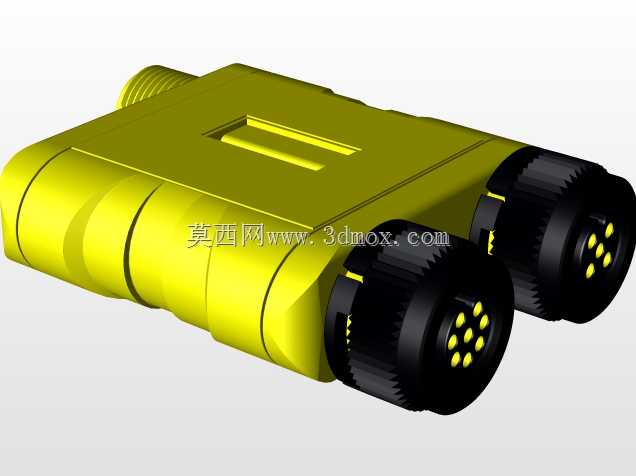

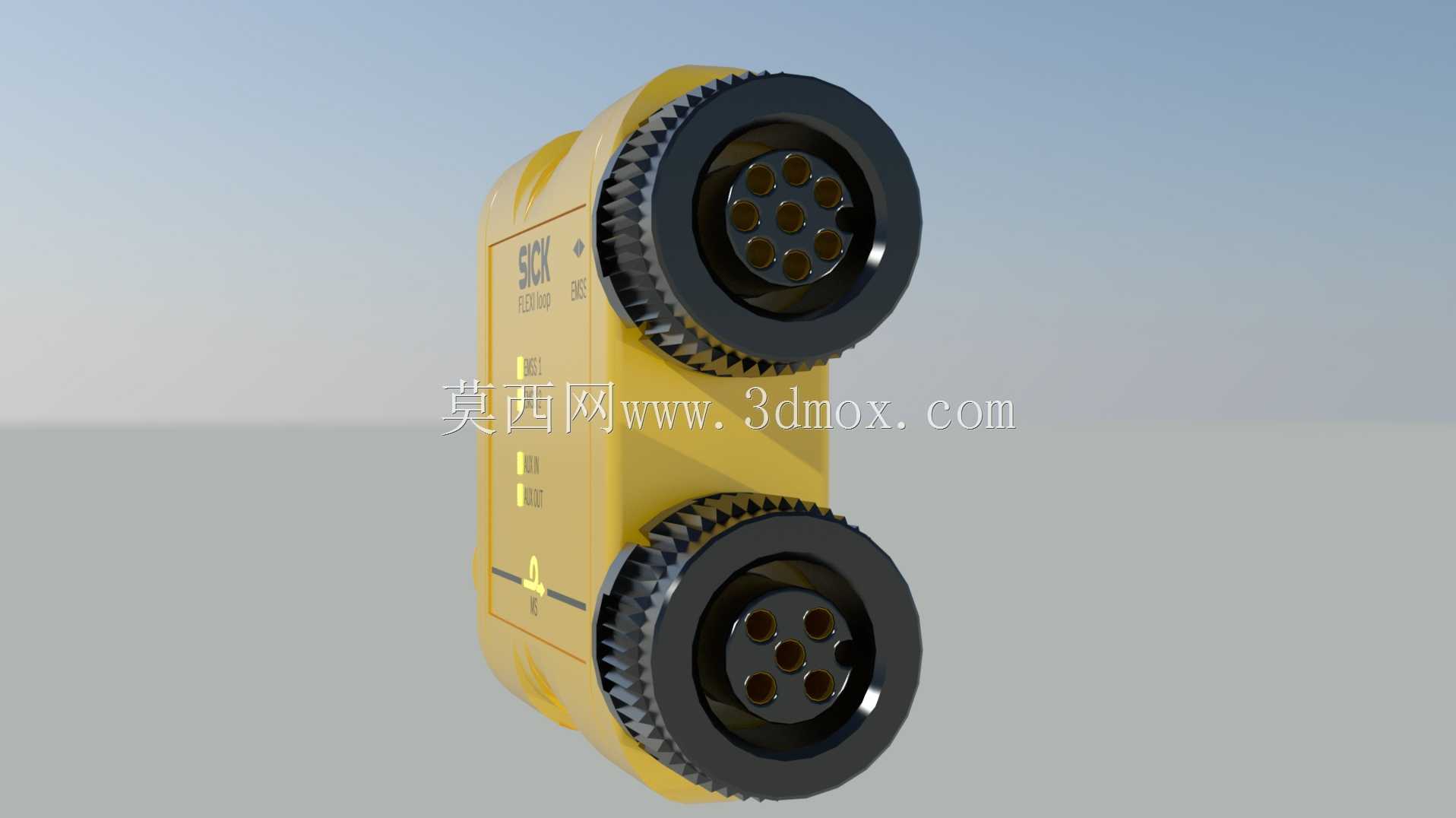

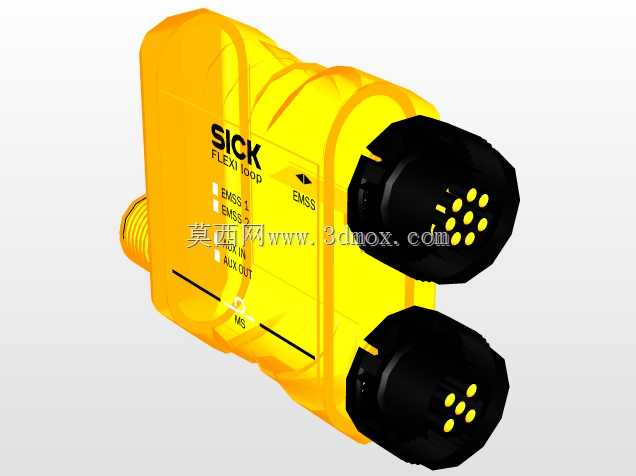

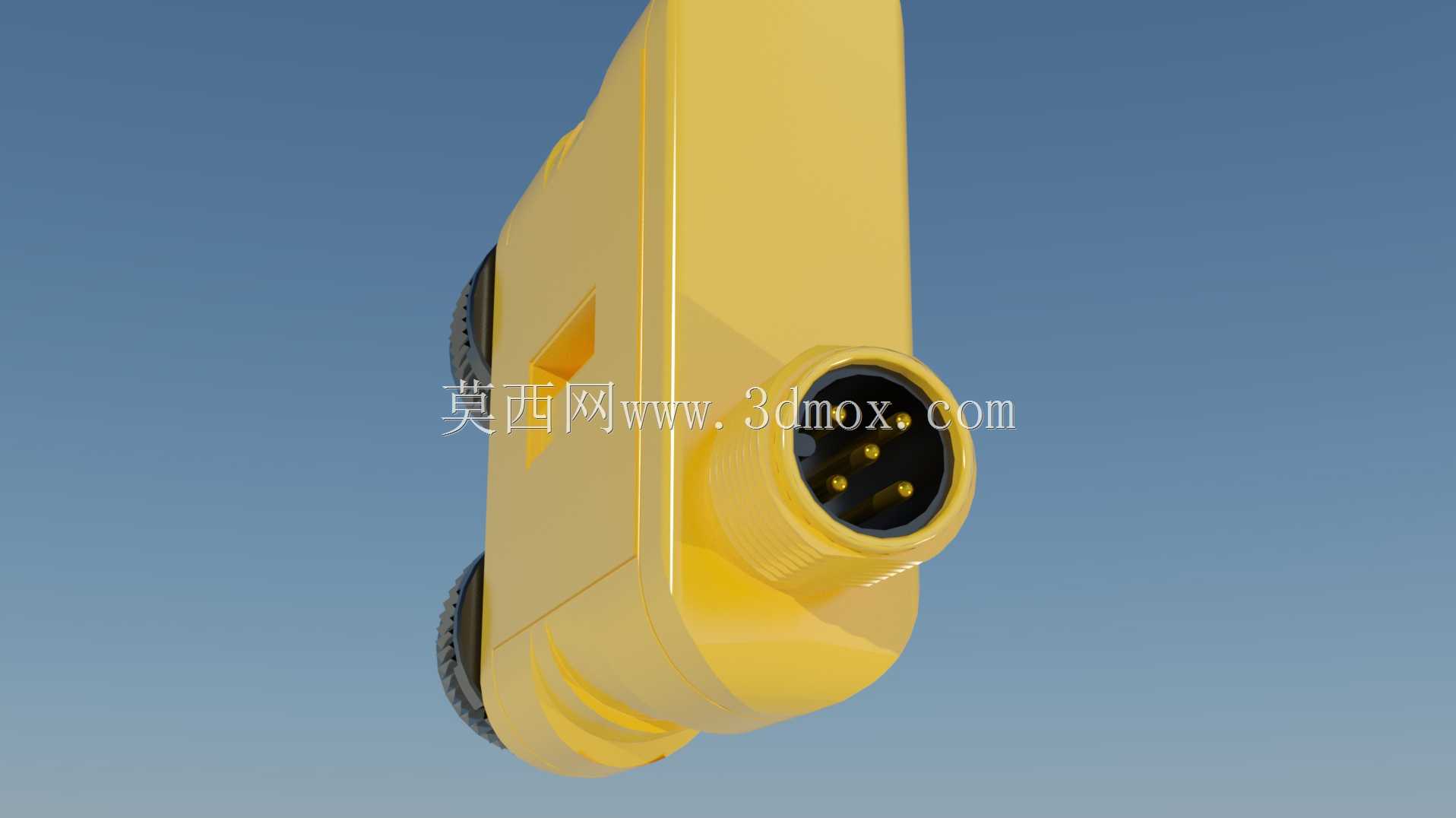

这款工业级挠性回路元件，主要应用在工业自动化产线的安全回路搭建场景，常见于汽车焊装线、物流分拣线、包装设备的安全联锁回路中，作为安全信号的中转与回路导通节点使用，可在设备安全门、防护栏触发位置实现回路的通断反馈，保障设备运行时的人员操作安全。从结构设计来看，主体采用耐工业环境的黄色工程塑料壳体，壳体表面做了防滑筋条设计，既提升手持接线时的摩擦力，也能在设备运行产生小幅振动时增强壳体的结构刚性，避免长期振动导致的壳体开裂问题。元件一侧设置两个M12规格的航空插头接口，采用黑色旋紧式接头，接头外圈做了滚花处理，现场接线时无需额外工具即可手动旋紧，接口的密封结构可适配车间常见的切削液飞溅、粉尘弥漫的工况，防护等级满足常规工业现场的使用要求。另一侧的外螺纹接口用于将元件固定在设备安装面板或型材支架上，螺纹长度适配常规2-3mm厚度的安装板材，安装时无需额外加工沉孔，直接通过配套螺母即可锁紧固定，安装边界预留了足够的接线空间，两个侧置接口的间距经过优化，接线后相邻插头的线缆不会产生干涉，即使使用带屏蔽层的粗线缆也能顺利插拔。设计过程中充分考虑了现场布线的容错性，挠性回路的内部触点采用8针布局，可同时兼容双通道安全信号与普通IO信号的传输，无需额外配置转接模块即可直接接入主流品牌的安全继电器模块，减少现场的布线工作量。壳体的边角做了圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员，壳体上的凹槽标识位可粘贴点位标签，方便后期设备维护时快速识别回路编号。在实际选型使用时，该元件可直接替换同规格的传统安全回路接线端子，相比散线接线的方式，集成式的结构能减少60%以上的现场接线时间，同时降低接线错误率，在多工位的自动化产线改造项目中，这类集成式回路元件能大幅缩短施工周期，也方便后期的故障排查与维护。元件的整体尺寸紧凑，可安装在设备型材的狭小间隙内，不会占用过多的设备安装空间，适配各类紧凑型自动化设备的安装需求。
