双台钳快速夹紧工装结构设计

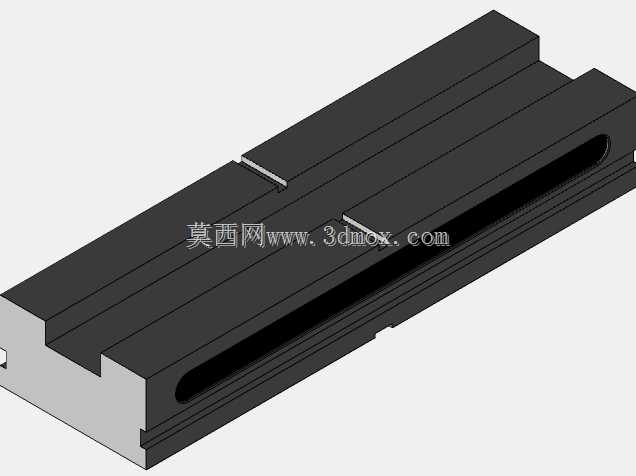

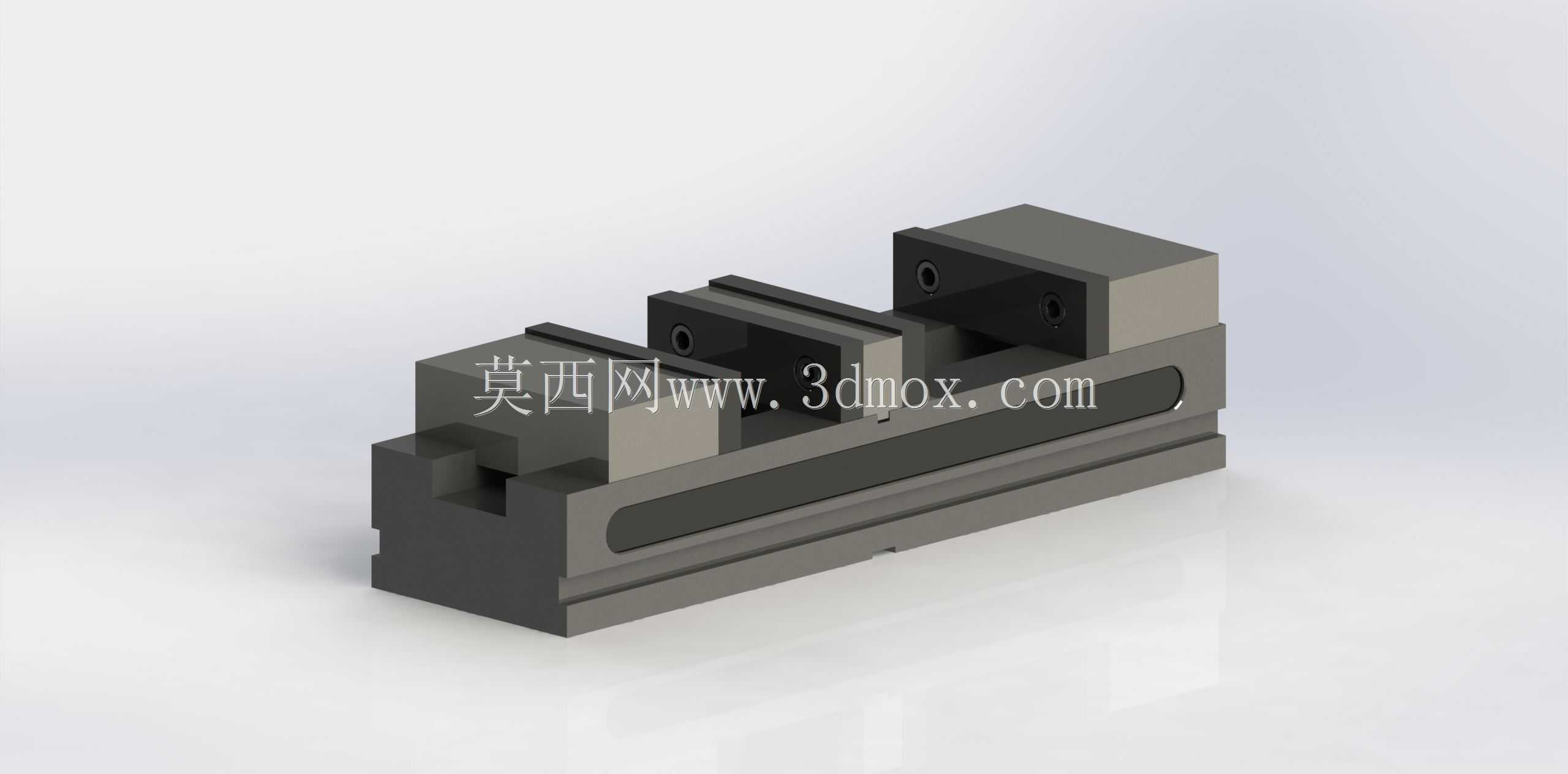

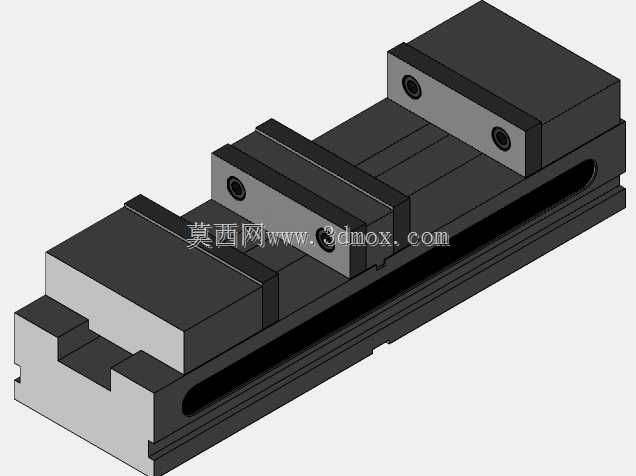

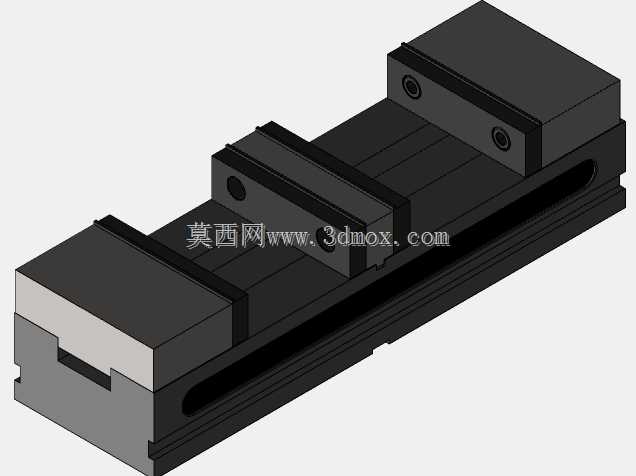

在多工位数控铣削、小型零件批量CAM加工场景中，常规单工位虎钳单次装夹仅能固定单个工件，换件停机时间占比偏高，尤其针对小尺寸铝件、工程塑料件的快速加工工序，装夹辅助时间往往超过实际切削时长，直接拉低设备稼动率。这款双台钳结构采用对称式双夹持工位布局，固定钳身采用一体化长条形导轨基体设计，两个活动钳口沿基体上的精密导向槽做同步或独立位移，基体底部预留标准T型槽安装位，可直接适配多数立式加工中心、数控雕铣机的工作台面，安装边界可覆盖常规400mm行程机床的工作台装夹区域，无需额外制作过渡转接板。

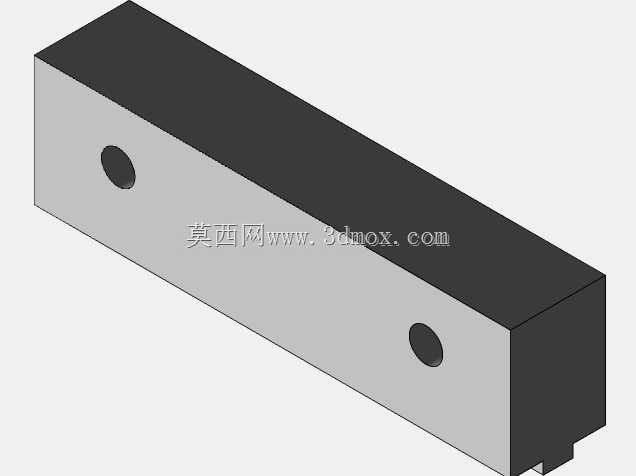

结构核心的夹紧动力单元采用偏心凸轮传动结构，扳动操作手柄时，凸轮曲面推动活动钳口沿导向面快速推进，相比传统丝杠传动虎钳，空行程移动速度提升数倍，仅在最终夹紧阶段需要施加较小的操作力矩即可达到足够的夹持力，配合玻璃轴类的耐磨导向元件，活动钳口的移动阻尼控制在合理区间，长期使用不会出现导向卡顿、钳口偏移的问题。钳口夹持面采用可更换式平钳口设计，可根据加工工件的外形更换软钳口、V型钳口等不同夹持模块，适配方形、圆形、异形小零件的装夹需求，两个工位的夹持范围可通过调整凸轮初始位置做独立微调，满足同工序不同尺寸毛坯的快速装夹要求。

从结构设计逻辑来看，整个基体采用箱型截面设计，在保证整体刚性的前提下尽可能降低自重，钳身导向面经过磨削加工，平面度与平行度控制在精密装夹允许的公差范围内，避免装夹后工件出现位置偏差导致加工尺寸超差。夹紧状态下的受力路径经过优化，凸轮施加的夹紧力直接沿钳身轴向传递到固定钳口，不会对导向结构产生额外的倾覆力矩，长期重载装夹也不会出现钳身变形、导向精度损失的问题。在实际CAM编程加工场景中，双工位布局可实现一次装夹完成两个工件的全工序加工，操作人员在设备切削第一个工位工件的同时，可在第二个工位完成工件更换，完全消除装夹等待的停机时间，尤其适合小零件批量加工、教学实训演示、快速样件试制等场景使用。钳身侧面预留的定位孔可配合定位销做工位精准定位，重复装夹的位置精度可满足多数常规铣削、钻削工序的公差要求，无需每次装夹后重新做工件坐标系找正，进一步压缩加工准备周期。
