机加工用手动夹持台钳结构设计

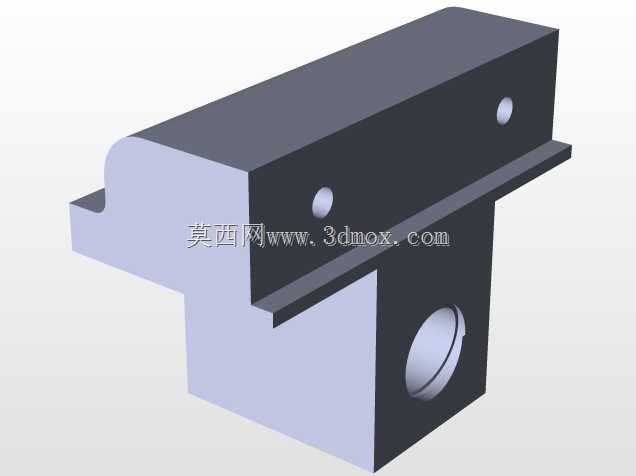

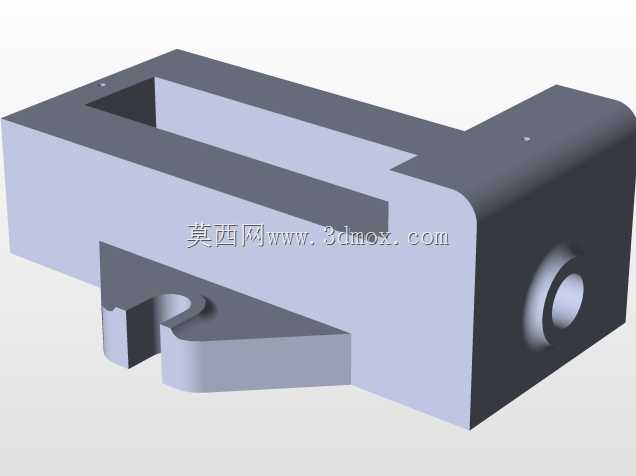

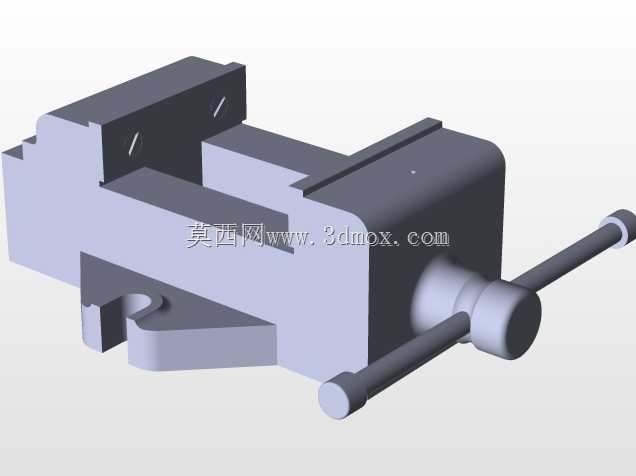

在常规机加工、钳工装配、小型工件修配场景中，这类手动台钳是工位上最基础也最高频使用的夹持器具，核心作用是在锯切、锉修、钻孔、轻铣、零件装配等工序中牢牢固定工件，避免加工过程中工件位移导致的尺寸偏差、加工报废甚至安全隐患。从结构设计逻辑来看，该台钳采用固定钳身搭配活动钳身的经典布局，固定钳身底部设置有带安装孔的底座凸缘，可通过螺栓直接固定在钳工工作台或者机床辅助台面上，安装边界需预留出操作手柄的回转空间，避免手柄转动时与周边工位器具、工装发生干涉，常规安装时底座边缘距离工作台侧边建议预留不小于150mm的操作空间，方便工件上下料与夹紧操作。活动钳身通过梯形丝杠副实现进给运动，梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松脱，无需额外增加锁止结构就能维持足够的夹紧力，丝杠端部的穿杆式手柄符合人力操作的力矩特性，操作人员无需额外工具，单手即可完成大部分常规工件的夹紧与松脱操作，针对硬度较高、切削力较大的加工场景，也可通过套管加力杆延长手柄力矩，获得更大的夹紧力，但设计时已经限定了丝杠的屈服强度阈值，避免过度加力导致螺纹变形、钳身开裂。钳口部位设计有可拆卸的钳口板，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的工件，还可以更换铜质、铝质或者尼龙材质的软钳口，避免夹伤已加工的光洁表面，满足精密零件装夹的防护需求。从整体尺寸布局来看，该台钳的钳身长度、开口行程适配常规小型机械零件的装夹需求，最大开口尺寸可覆盖绝大多数钳工工序常见的坯料、半成品零件尺寸，钳身高度设计符合人体工程学要求，操作人员站在工位前操作时，工件装夹高度与手肘操作高度匹配，长时间作业不易产生疲劳。固定钳身与活动钳身的配合面采用燕尾导轨结构，导向精度高，长期使用磨损后可通过镶条调整配合间隙，维持钳口的平行度，保证装夹工件时不会出现上翘、偏斜的问题，确保加工基准的一致性。在实际生产场景中，这类台钳除了用于常规钳工工位，也常作为小型钻床、台式砂轮机、轻型台铣的配套夹具使用，安装时需保证钳口与设备进给方向的平行度，找正后再紧固安装螺栓，避免加工时出现位置偏差。整体结构没有复杂的液压、气动元件，完全依靠机械结构实现夹紧功能，故障率极低，日常维护仅需定期给丝杠、导轨配合面加注润滑脂，清理钳身缝隙内的切屑、杂物即可，使用寿命远高于同规格的快速夹紧类夹具，是离散制造加工场景中通用性极强的基础工装器具。
