等速传动万向接头结构设计方案

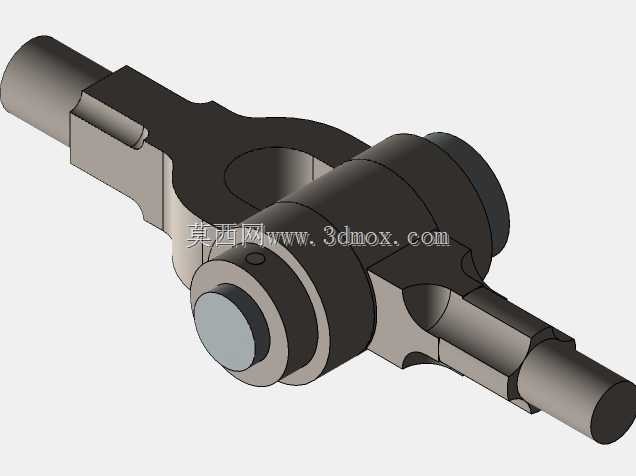

这类万向接头核心解决的是两轴存在轴线夹角、安装存在同轴度偏差时的扭矩传递问题，在商用车底盘传动、工业机床进给轴联动、小型农机动力传输场景中都有广泛应用，区别于普通刚性联轴器，它允许被连接的两根轴在一定角度范围内产生相对偏摆，不会因为轴系安装误差、运行过程中的机架形变产生卡滞或额外的附加载荷。从结构设计逻辑来看，该接头采用双叉耳配合十字销的经典铰接布局，两端的轴头做了阶梯轴设计，靠近铰接端的轴段直径更大，用于承受传动过程中的弯曲应力，外伸的轴段预留了键槽安装位，可通过平键与外部带轮、传动轴毂实现周向固定，轴端可加装锁紧挡圈防止轴向窜动。中间的铰接副做了一体化的衬套容纳腔，装配时可嵌入含油铜衬套降低铰接面的摩擦系数，无需频繁加注润滑脂即可维持长期运行的稳定性，十字销的端部做了铆接限位结构，避免大扭矩传动时销体脱出。安装边界方面，两端轴头的同轴偏摆允许范围最大可达15度，铰接中心到两端轴头端面的距离对称分布，安装时需注意预留铰接部位的摆动空间，周边不能有干涉的结构件，轴头与配合毂的配合公差推荐选用H7/k6过渡配合，既保证装配定位精度，也方便后期维护拆卸。实际选型应用中，这类结构的万向节可传递中等扭矩，适合转速不超过1500rpm的传动场景，设计时特意将铰接部位的外径做了圆弧过渡处理，避免应力集中导致的疲劳断裂，叉耳部位的厚度经过载荷校核，可承受额定扭矩下的剪切应力，表面可做发黑处理提升防锈能力，适配多粉尘、轻度潮湿的工业作业环境。
