Tobéca3D打印机双磁头安装支撑结构

桌面级FDM3D打印设备在多色、多材料并行打印场景中，单喷头结构需要频繁换料、 purge 耗材，不仅拖慢打印节拍，还容易在换料过程中产生拉丝、混色瑕疵，不少设备使用者会选择在原有单喷头机型基础上加装第二挤出组件，实现双喷头并行作业，而原有单喷头的安装支架仅适配单组挤出散热总成，无法直接承载双磁头的安装定位需求，这套支撑结构正是针对这类改装场景开发的专用安装载体。

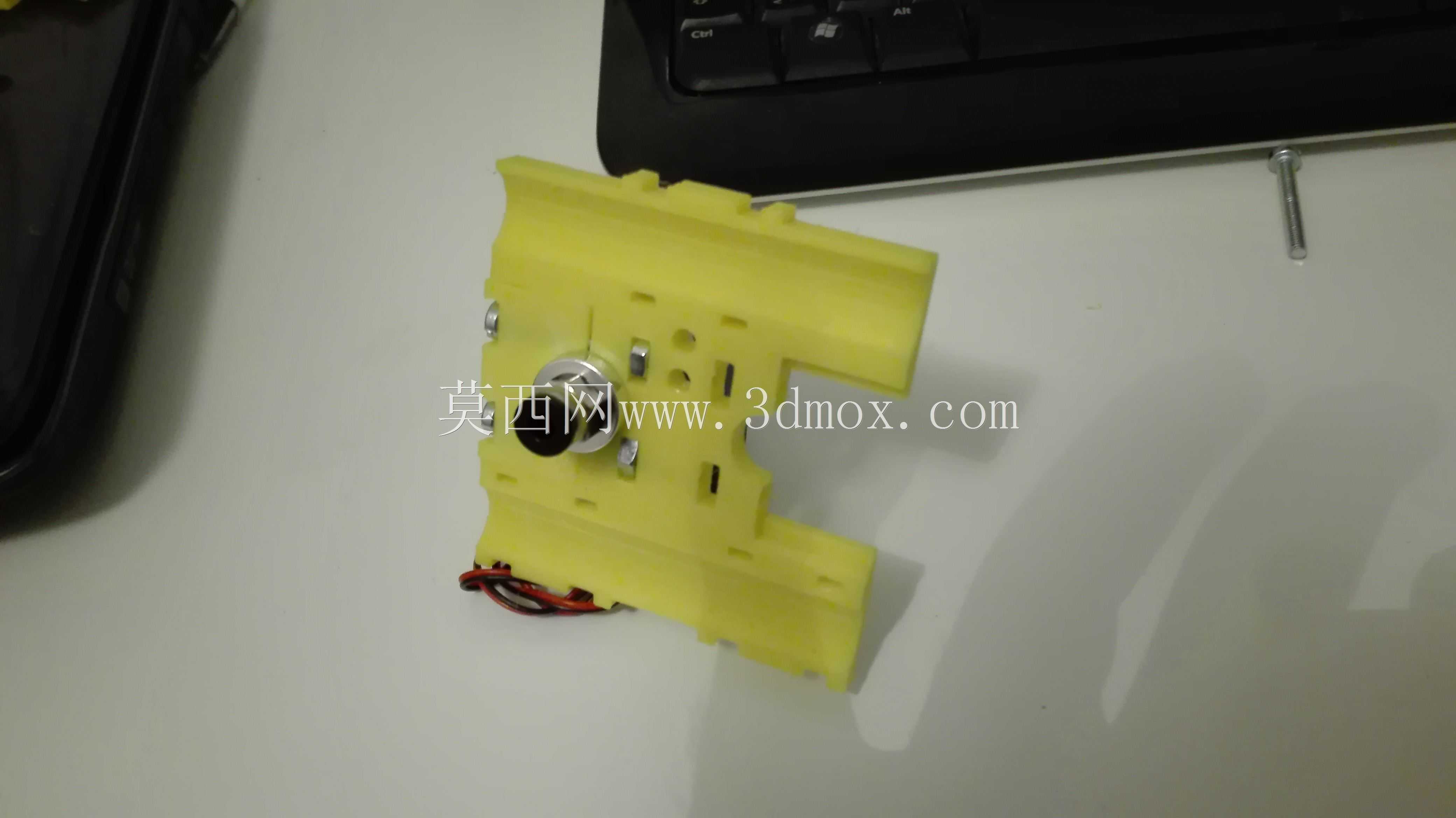

从实际装机的适配逻辑来看，该支撑件直接替换原有单喷头安装板，安装边界完全匹配原有设备的X轴滑台安装孔位，不需要对设备原有运动结构做打孔、切削等破坏性改装，使用者仅需拆除原有单喷头固定座，即可将该支撑件锁定在原有安装位，整体安装公差控制在0.1mm以内，能保证双磁头安装后与打印平台的平行度符合FDM打印的平面度要求，避免出现单侧喷头离床过近刮蹭平台、离床过远首层粘不牢的问题。

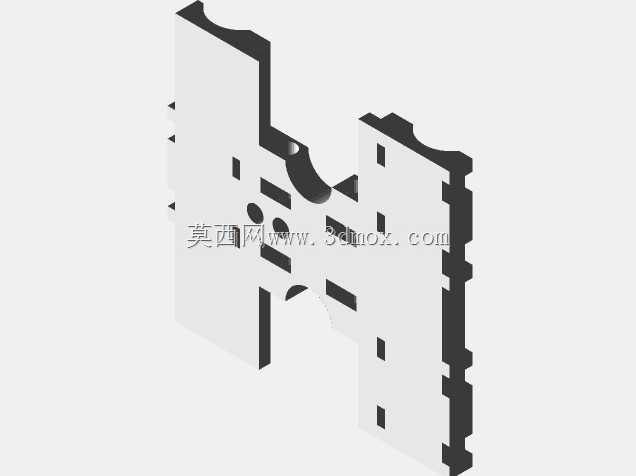

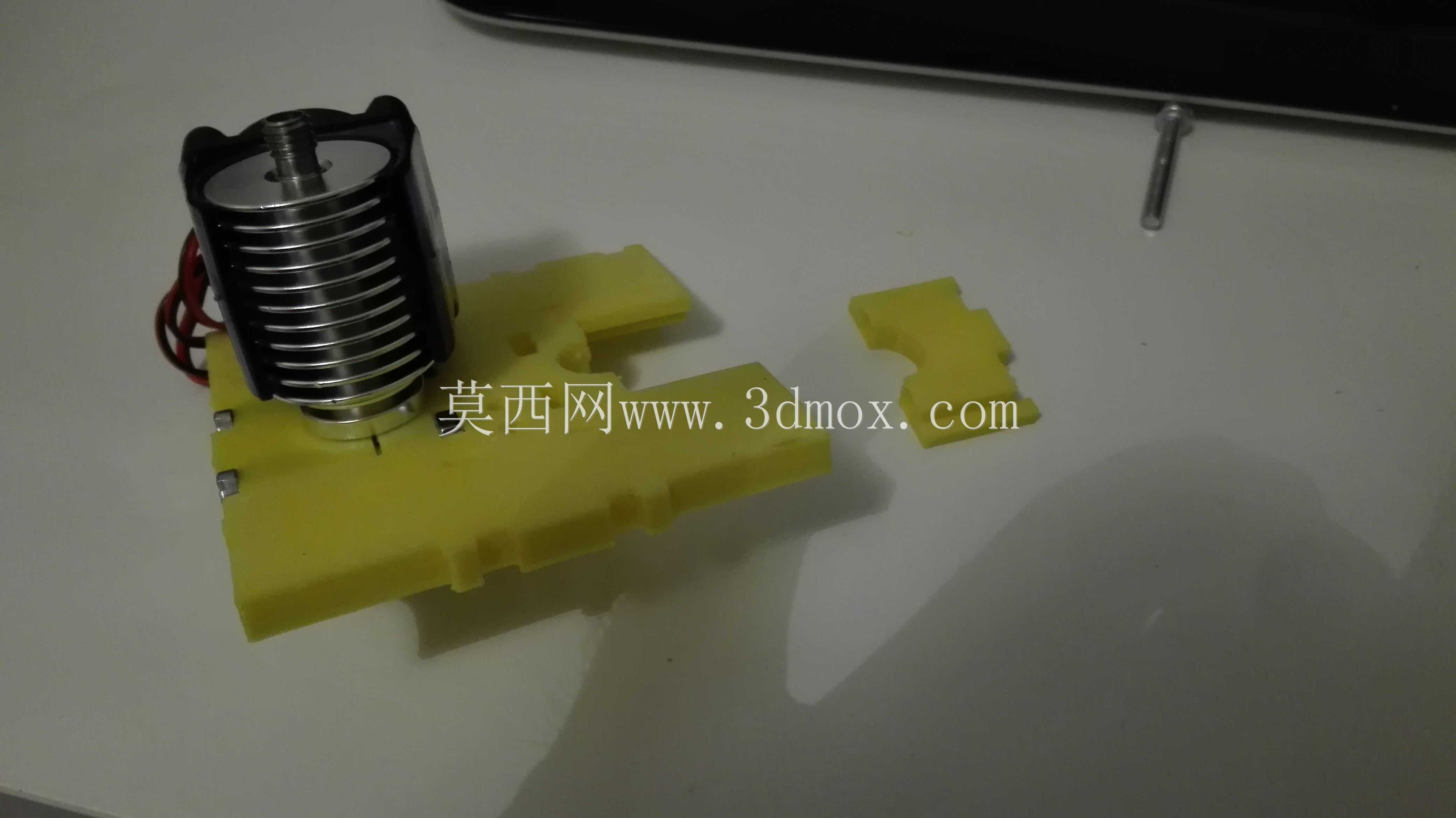

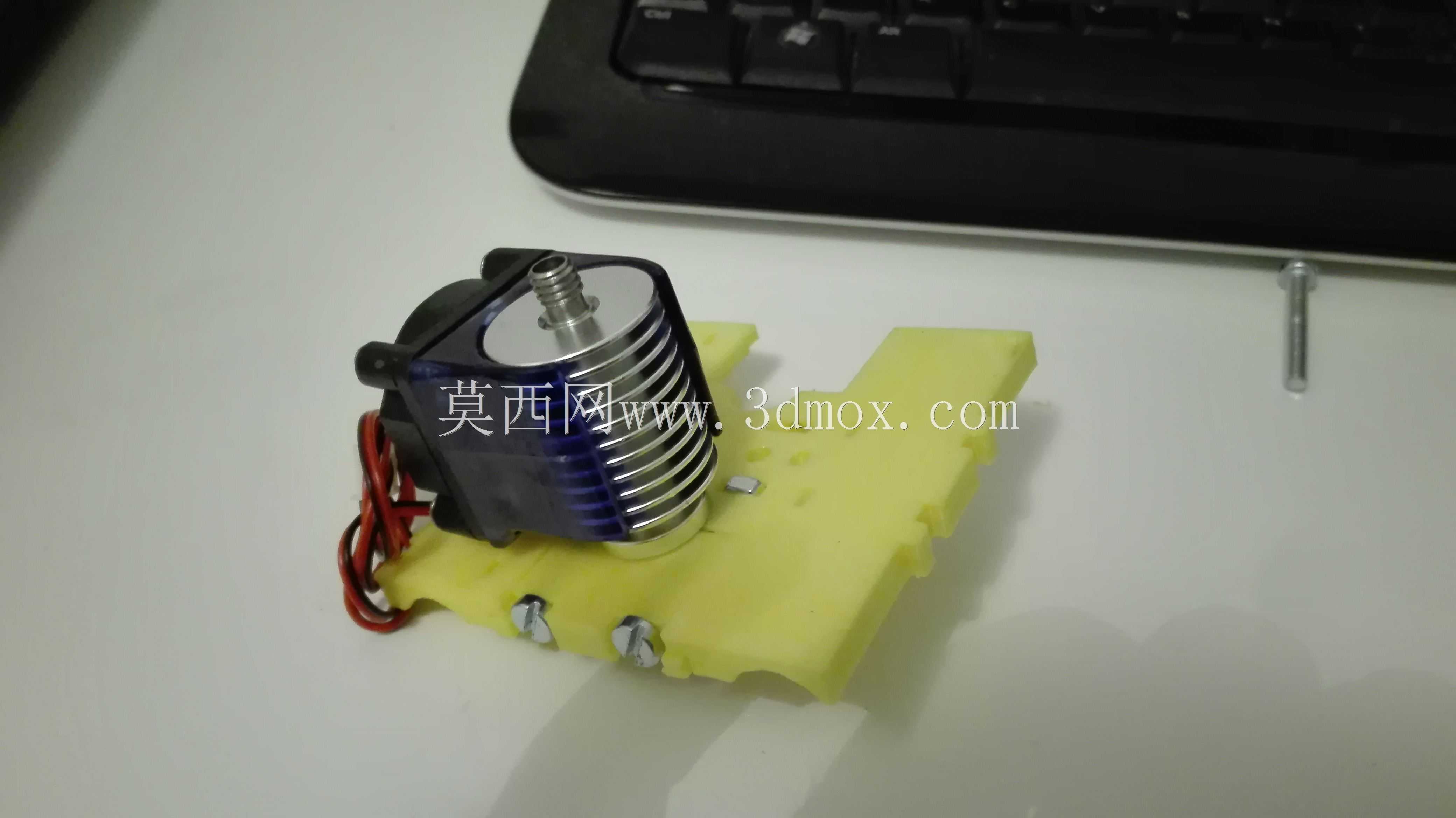

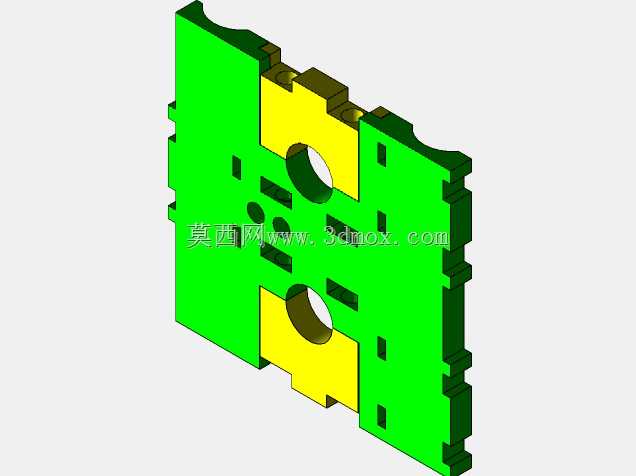

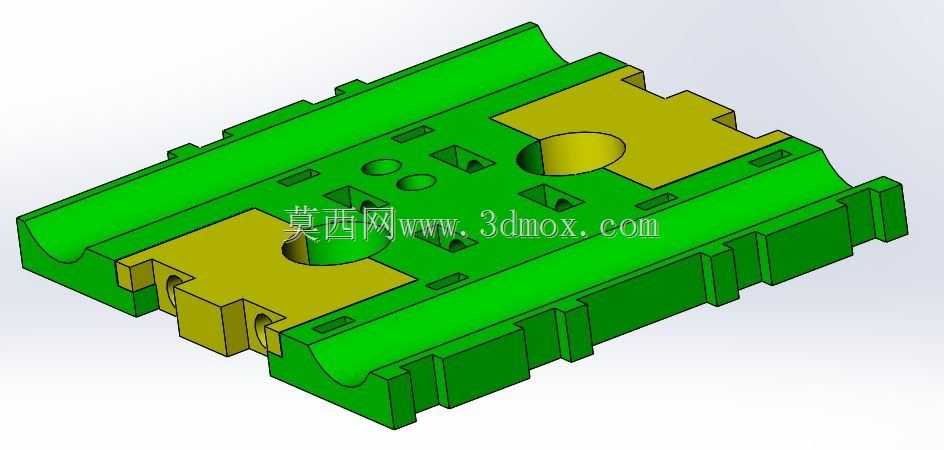

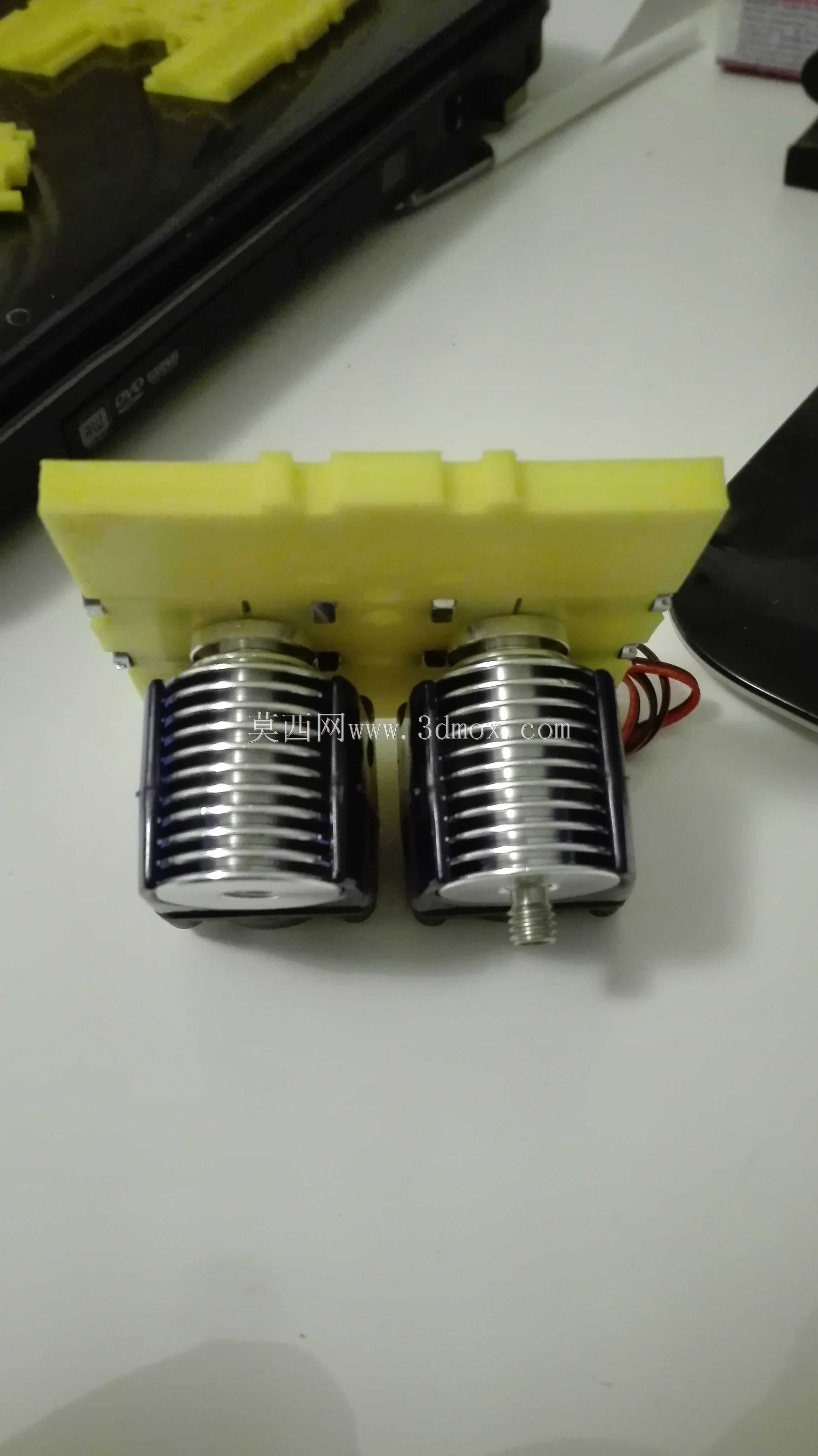

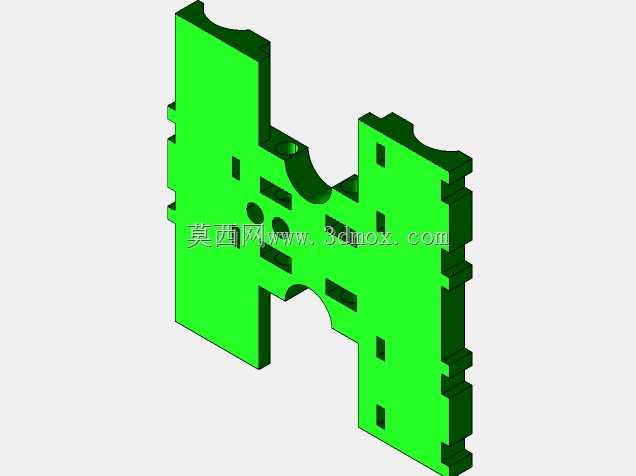

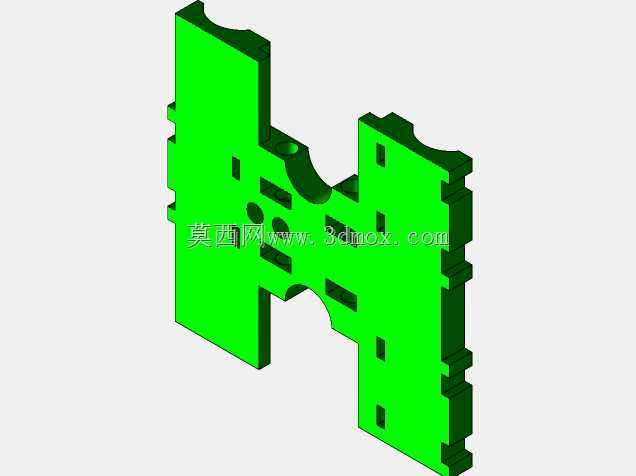

结构设计上充分考虑了双喷头作业的减重需求，支撑主体采用一体化板式结构，在非受力区域做了均匀的材料去除处理，在保证安装刚性、避免喷头高速移动时产生共振振纹的前提下，尽可能降低X轴运动负载，减少运动惯性带来的定位偏差，保证长时间打印的位置精度。两个磁头的安装位采用下沉式布局，将带散热鳍片的磁头总成嵌入支撑件下部的预留槽位，一方面能缩短磁头喷嘴到支撑安装基准面的距离，降低喷头悬臂长度带来的形变风险，另一方面下沉式的安装布局能让两个磁头的散热鳍片完全暴露在散热风道范围内，不会因为双组件并排安装遮挡散热气流，保证喉管部位的散热效率，避免耗材在喉管内提前软化造成堵头故障。

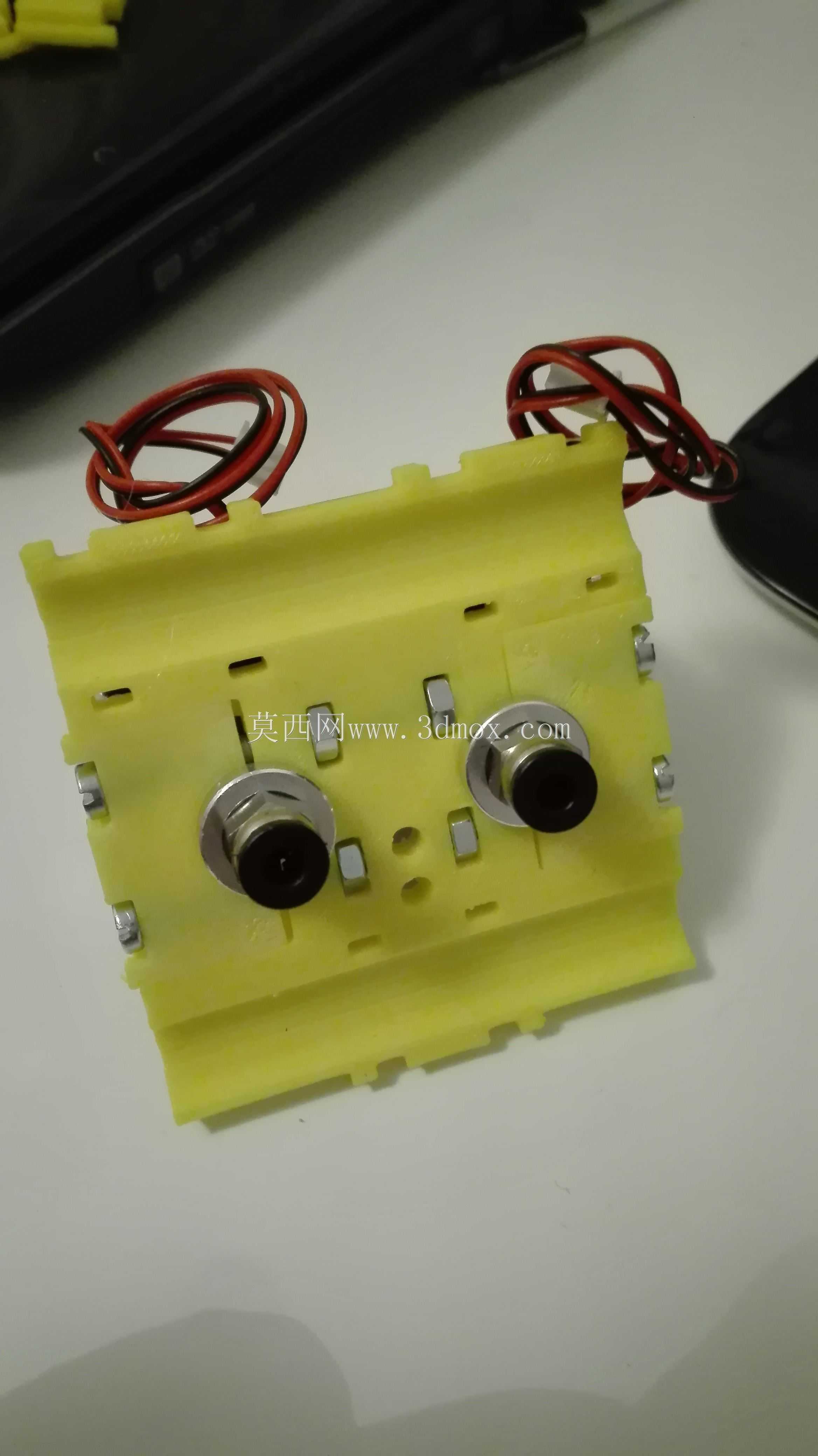

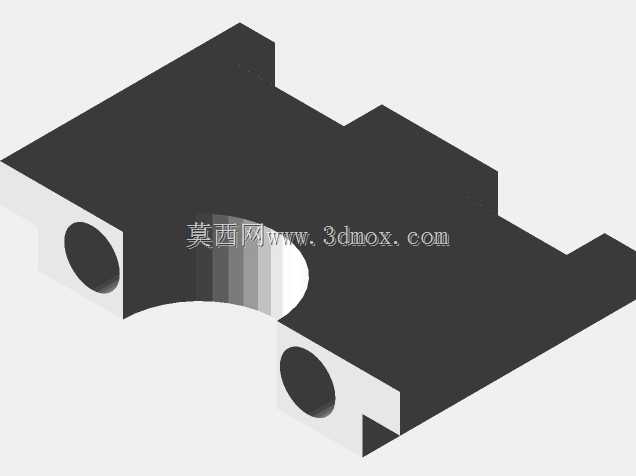

两个磁头的安装位预留了统一的定位基准，安装时不需要反复调整两个喷头的Z向高度差，只要将磁头卡入定位槽锁紧固定螺丝，就能保证两个喷嘴的Z向高度一致，减少改装过程中的调校工作量。支撑件上还预留了走线槽位，双磁头的加热线、热敏电阻线可以顺着槽位规整排布，避免喷头往复运动时线材拖拽、剐蹭打印件或者设备框架，提升改装后设备运行的稳定性。

在实际打印作业中，这套支撑结构承载的双磁头可以实现两种耗材的无切换等待打印，比如打印水溶性支撑材料和主体耗材时，两个喷头分别对应不同耗材，不需要中途更换耗材，打印完成后溶解支撑即可得到完整零件，也可以实现两种颜色耗材的同层打印，满足多色零件的快速制作需求，相比单喷头换料的方案，能减少至少30%的辅助打印时间，同时降低换料过程中产生的耗材浪费。支撑件的结构强度完全适配桌面级3D打印机的常规打印速度，即使在120mm/s的移动速度下，也不会出现支撑形变导致的喷头错位问题，能稳定支撑双磁头完成长时间连续打印作业。
