螺旋输送机用吊挂式轴承支撑构件

在散料连续输送的生产场景里，螺旋输送机的长距离输送段往往会因为螺旋轴自身挠度、物料负载冲击出现轴体下垂、运转抖动的问题，这类吊挂式轴承支撑构件就是为解决这一工程痛点设计的中间支撑单元。它的安装位置处于螺旋输送机的中段壳体上方，通过顶部的安装板与输送机的上部机架或者壳体横梁完成固定，下方的抱箍结构用来承托中间悬挂轴承，为长跨度的螺旋轴提供中间径向支撑，避免螺旋轴运转过程中出现挠曲变形、刮蹭壳体的问题，有效降低螺旋轴的弯曲应力，延长螺旋轴与端轴承的使用寿命。

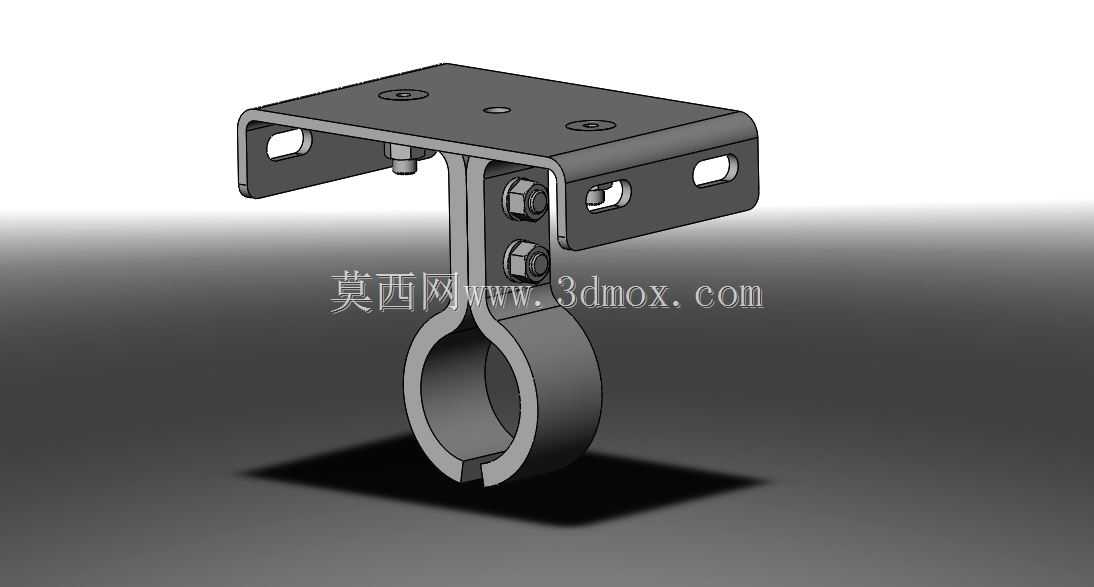

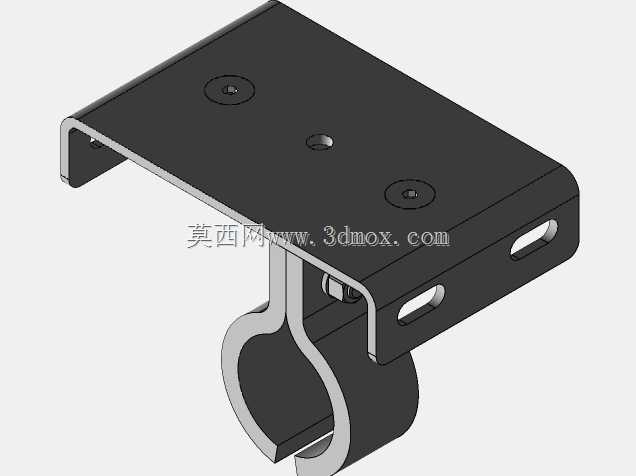

从结构设计逻辑来看，顶部安装板采用了带多组长圆孔的平板结构，长圆孔的设计预留了安装位置的调整余量，现场安装时可以根据螺旋轴的实际同轴度偏差微调支撑位置，降低安装对位的精度要求，适配不同壳体加工误差的安装场景。安装板下方通过折弯形成U型连接支架，支架与下方的吊臂采用双螺栓锁紧结构，双螺栓的排布可以避免吊臂受载后出现转动偏移，保证抱箍的中心始终与螺旋轴的轴线保持重合。下方的抱箍采用开口式环型结构，开口处预留了锁紧间隙，安装时可以先将抱箍套入悬挂轴承的外圈，再通过螺栓收紧开口，抱紧轴承外圈实现径向固定，这种结构不需要从轴端穿装，在设备维护更换中间轴承时，不需要拆解整根螺旋轴，只需要松开抱箍螺栓就能完成轴承更换，大幅降低现场维护的工作量。

从安装边界来看，顶部安装板的孔位间距适配常规螺旋输送机的壳体横梁安装尺寸，吊臂的长度根据常用螺旋输送机的壳体深度设计，保证抱箍中心处于螺旋轴的理论轴线高度，抱箍的内孔尺寸匹配常用规格的悬挂轴承外径，不需要额外加工适配环就能直接装配。整体结构采用钣金折弯与型材结合的形式，在保证支撑刚度的前提下尽可能降低自身重量，减少对输送机壳体的附加负载，同时结构没有冗余的突出部件，不会干涉输送机内部的物料输送路径，避免出现物料卡滞、积料的问题。在实际工况中，这类支撑构件需要承受螺旋轴运转带来的径向载荷与小幅振动，因此连接部位的螺栓都采用了防松设计，避免长期运转后螺栓松动导致支撑偏移，保证设备长期稳定运行。
