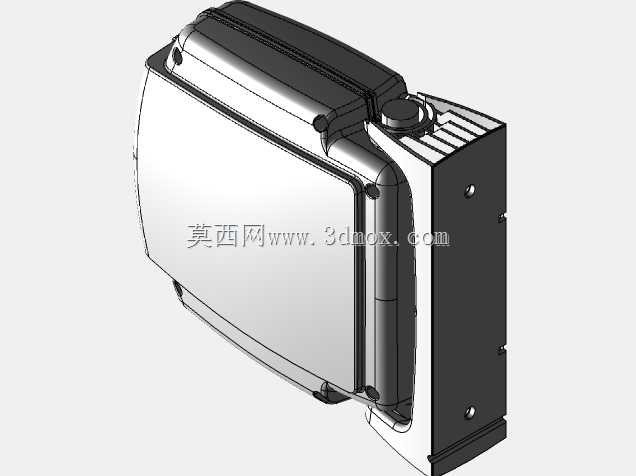

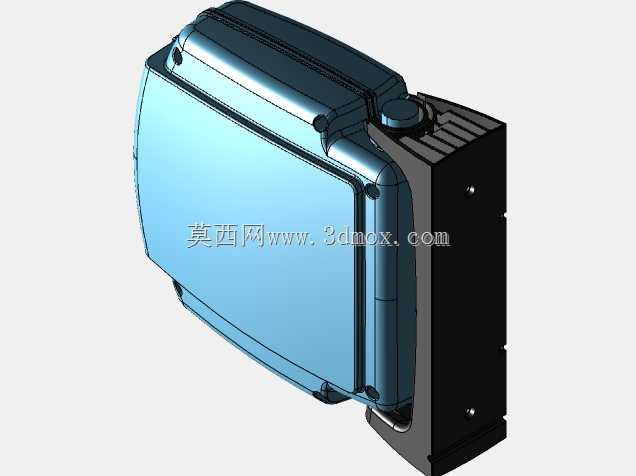

内德曼H20可伸缩软管卷盘结构设计

在汽车维修工位、焊接作业区、工业除尘接驳点位这类需要频繁移动气源、除尘管路或供电线缆的场景中，管线拖拽磨损、作业面管线杂乱绊倒人员、管路弯折堵气是长期存在的现场痛点，这款可伸缩卷盘的设计初衷就是解决这类管线收纳与取用的实际问题。从结构设计逻辑来看，这款卷盘采用内置卷簧自动回卷结构，外壳做了高低压分区的腔体设计，一侧为卷簧储能腔，一侧为管线缠绕腔，中间设置旋转密封接头，避免软管回卷过程中出现管路扭结、密封渗漏的问题；出线口位置设置了阻尼定位结构，拉出软管到需要长度后可自动锁止，轻拉触发即可自动收回，无需额外手动锁扣操作，适配单人作业时单手取用管线的操作习惯。外壳采用壁挂式安装的背部平面设计，安装面预留四个沉头固定孔位，安装时需注意背部与墙面预留不小于20mm的散热间隙，避免卷簧长期伸缩发热导致的弹力衰减；整体外形做了圆弧包边处理，没有突出的尖锐棱角，避免作业人员经过时磕碰受伤，外壳侧面设置了透明观察窗，可直接查看内部管线剩余缠绕量，无需拆开外壳即可判断管线磨损情况。在实际选型适配时，这款卷盘可适配内径8-12mm的压缩空气软管、焊接保护气管或同直径的低压供电电缆，最大可容纳15米长度的管线，出线口的导向滚轮做了包胶处理，减少管线拉出收回时的外皮层磨损，相比普通开放式卷盘，封闭外壳可避免车间内的焊渣、粉尘、切削液进入卷盘内部卡滞卷簧结构，在多粉尘、多油污的机加工车间、焊接车间环境下的使用寿命比开放式卷盘提升40%以上。建模过程中对卷簧的安装槽位做了公差配合校验，卷簧固定端的卡槽设计为防脱结构，避免卷簧回弹时脱出卡槽导致结构失效，旋转接头的密封位做了双O型圈密封设计，适配0-1.6MPa的压缩空气工况，也可兼容低压输水、吸尘管路的使用需求。安装时出线口的导向方向可根据现场工位布局做左右15度的角度调整，无需重新打孔固定，适配不同工位的管线拉出角度需求，避免管线长期从单侧拉出导致的导向轮偏磨问题。
