400mm工业铝型材截面结构设计

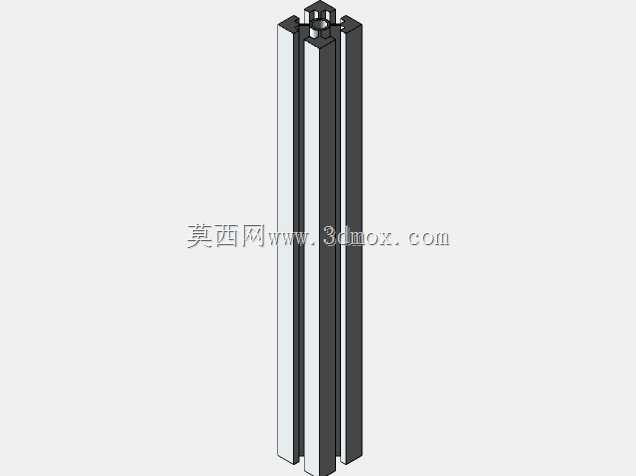

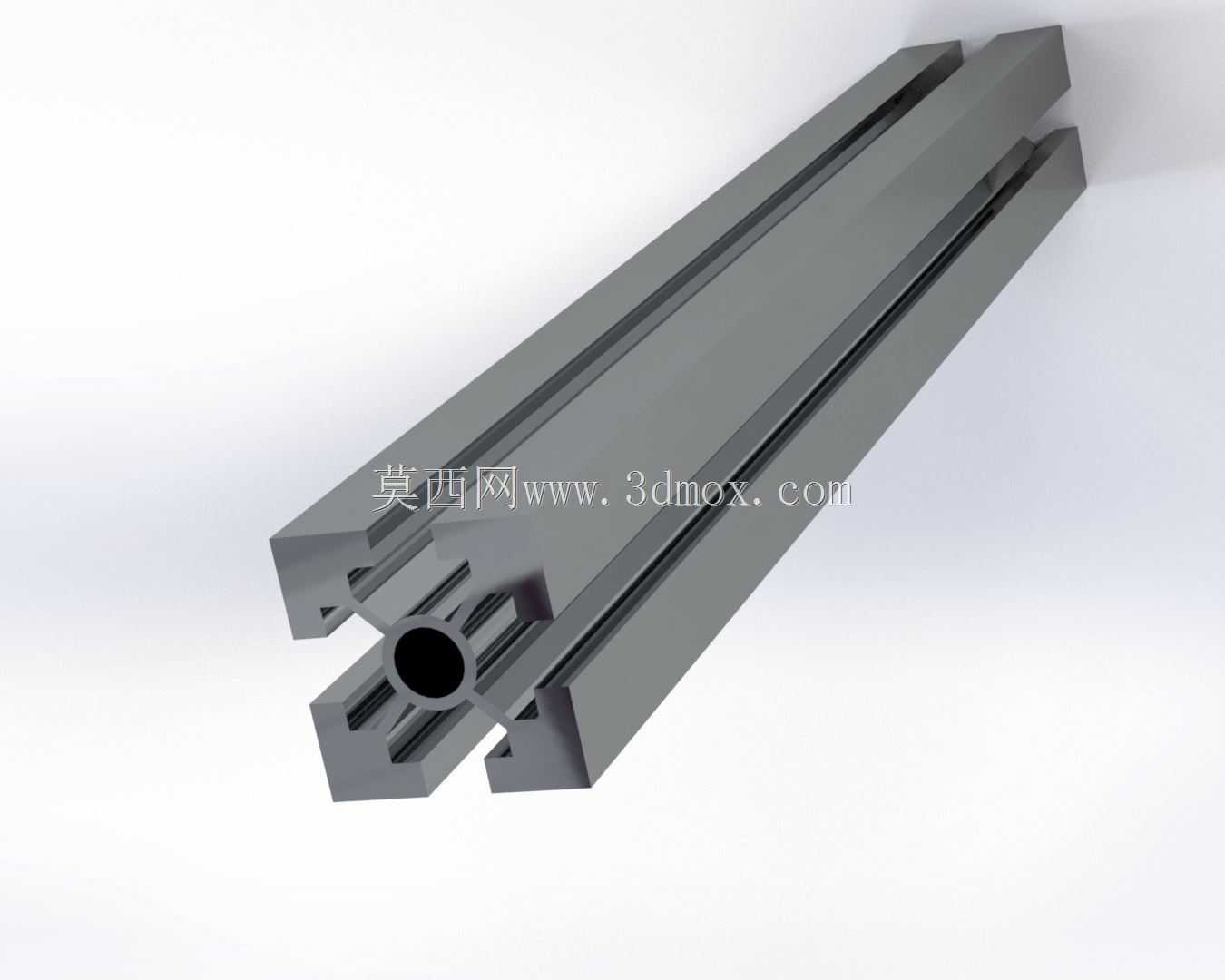

这款定长400mm的工业铝型材，是自动化设备框架搭建场景里的常用基础构件，日常多用于小型设备护罩、检测工位台架、轻型输送线侧梁、工装夹具安装基座的搭建环节。从截面结构来看，型材采用多腔室中空设计，中心预留的圆形通孔可走气路软管、信号线缆或是穿入圆钢做加强支撑，四周分布的T型槽道兼容标准T型螺栓、滑块螺母，无需额外在型材表面打孔攻丝，就能快速完成相邻型材的直角拼接、附件安装，槽道的开口尺寸经过公差匹配，螺栓滑入后不会出现松旷晃动，装配时的定位精度能控制在0.2mm以内。型材外侧的两个平行安装面做了平面度管控，可直接作为线性导轨、感应开关、拖链安装的基准面，不需要额外加装垫板调整平行度，能减少现场装配的调校工作量。设计阶段优先考虑了模块化装配需求，型材两端的截面公差控制严格，和专用角码、端盖的配合间隙不超过0.1mm，拼接后框架整体的刚性足够承载常规小型检测设备、工装治具的重量，不会出现受力形变的问题。400mm的长度属于常用定尺规格，既可以直接作为小型台架的竖向支撑柱使用，也可以截断后作为横向连接梁，适配不同尺寸的框架搭建需求，型材的安装边界兼容性强，不管是和同系列的其他规格铝型材拼接，还是搭配钣金护板、亚克力门板做封闭防护，都能通过标准紧固件完成连接，不需要定制特殊转接件。日常选型时，这类型材多用于负载不大、对装配效率要求高的非重型设备场景，相比方管焊接框架，它的拆装调整更方便，后期改造时只需要松开螺栓就能调整安装位置，不会像焊接框架那样改动就需要切割重焊，能大幅缩短设备改造、工位调整的周期。型材表面做了阳极氧化处理，日常车间环境下使用不容易出现氧化锈蚀，表面硬度足够，日常和工具、工件轻微剐蹭不会留下明显划痕，能长期保持外观整洁。截面的加强筋分布经过受力校核，在承受竖向静载、横向侧向力的时候，应力分布均匀，不会出现局部应力集中导致的型材变形，中心的圆孔除了走管线，也可以在需要更高刚性的时候穿入碳钢圆棒做加强，提升整体框架的负载能力，适配部分负载稍高的使用场景。
