工业框架用带安装底板槽式铝型材

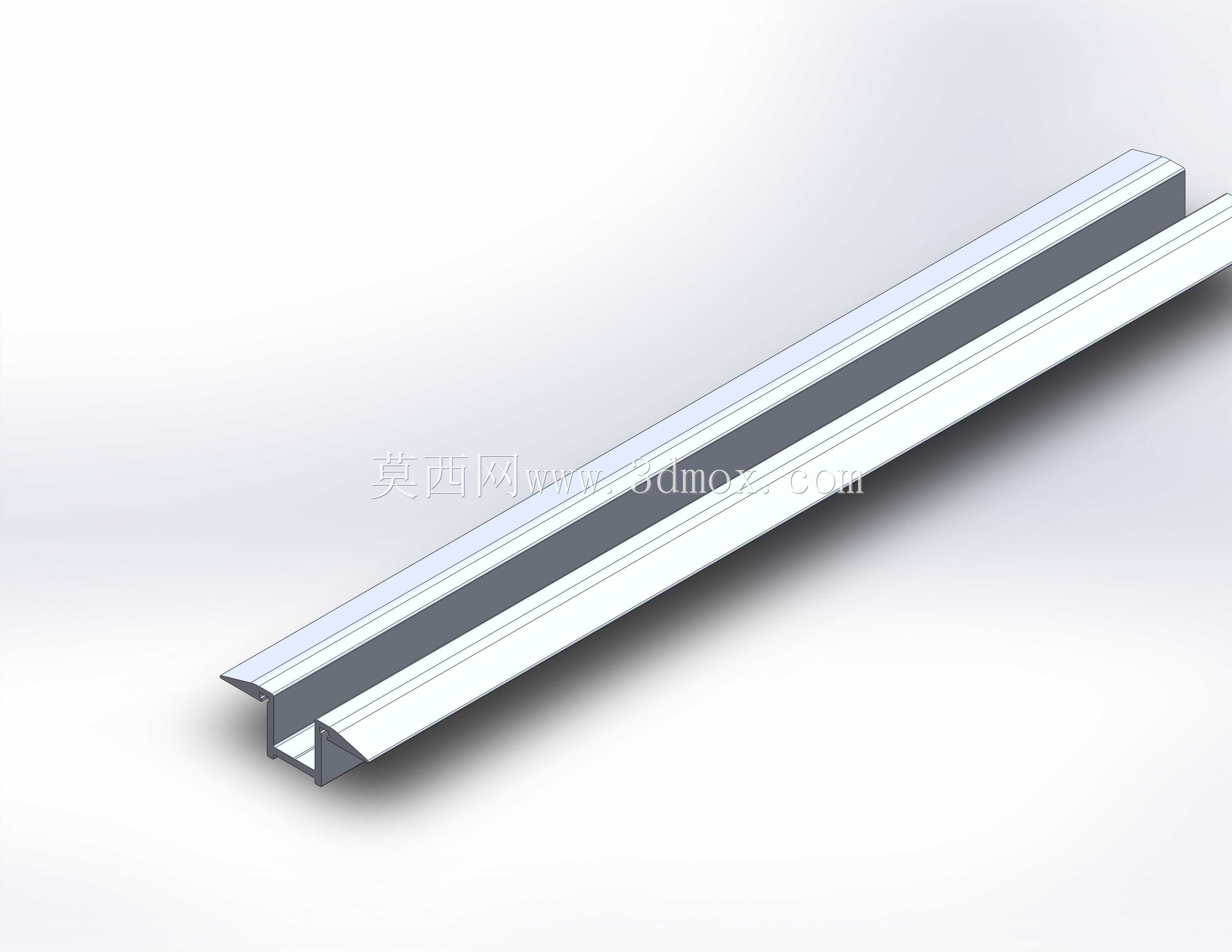

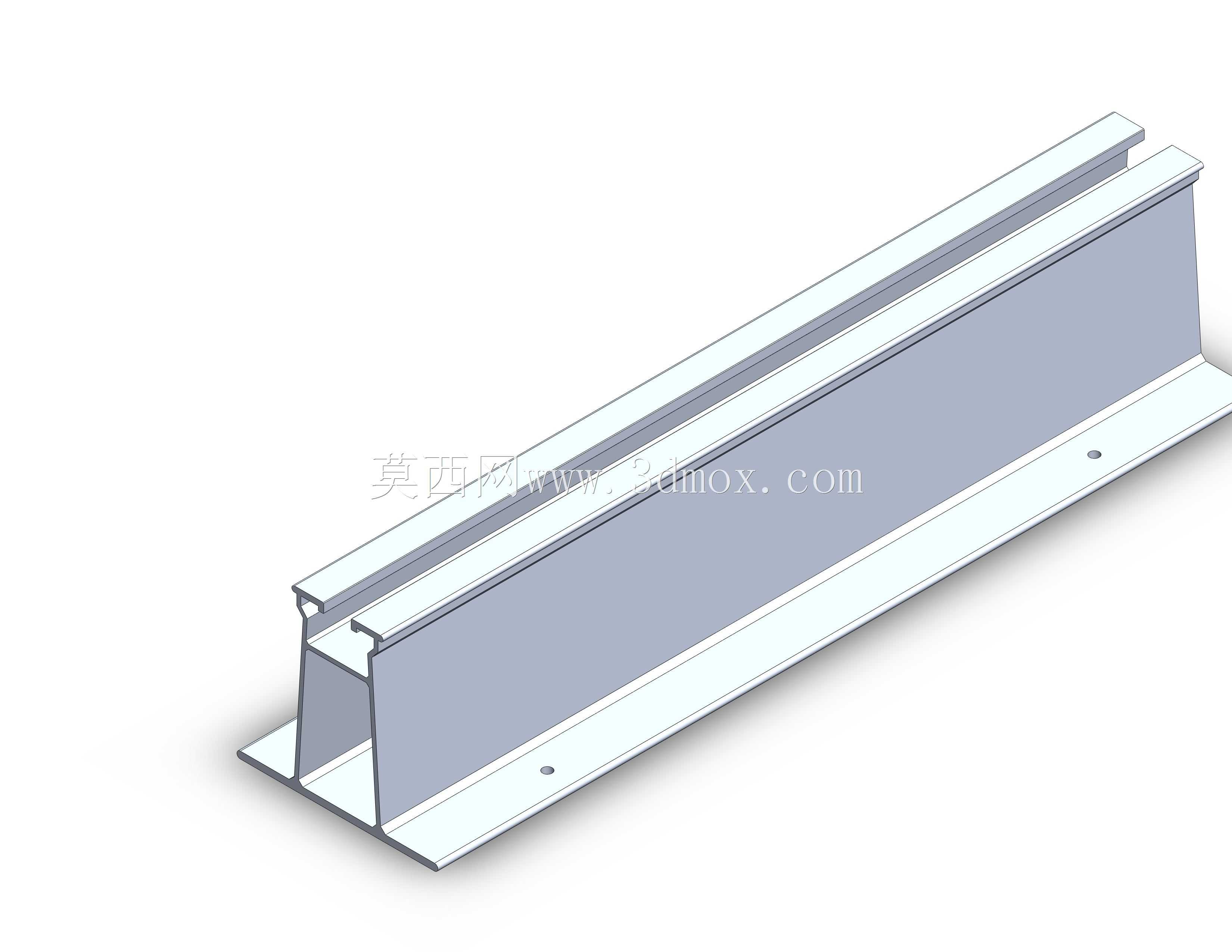

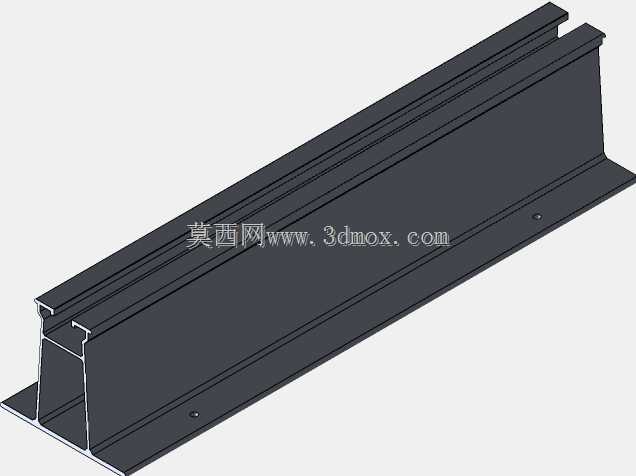

这类带安装底板的槽式铝型材，在自动化生产线机架、设备防护栏框架、检测工位工作台搭建场景中应用十分广泛，区别于常规的欧标、国标通用铝型材，其底部自带一体化的安装底板，省去了额外搭配地脚连接件、端面连接板的工序，能直接通过底板上的预制安装孔完成与地面、设备安装基面的固定，大幅缩短现场组装的工时。从结构设计逻辑来看，型材主体采用双平行槽腔的截面构型，两侧的T型槽沿型材长度方向通长设置，槽口尺寸适配行业通用的T型螺栓、滑块螺母，可灵活在任意位置安装固定光电传感器安装支架、管线槽固定卡扣、工件定位挡块等附属配件，不需要在型材本体上额外钻孔攻丝，调整安装位置时也不会破坏型材的表面氧化层。中间的竖向支撑筋做了加厚处理，经过截面惯性矩核算，在同等米重的前提下，其垂直方向的抗弯承载力比同规格普通槽铝高出30%左右，作为设备侧部的纵向支撑梁使用时，能承受跨度1.2米范围内的均匀载荷而不会产生超过允许值的挠度变形。底板部分与型材主体采用一体化挤压成型工艺，不存在焊接连接的应力集中问题，底板上的安装孔位按照标准孔距预制，孔位公差控制在±0.2mm范围内，安装时不需要现场配钻，能直接匹配常规的膨胀螺栓、内六角圆柱头螺钉完成固定，底板两侧做了小尺寸的倒角处理，既避免安装时划伤操作人员，也能在多根型材并排拼接时消除拼接缝隙。在实际选型应用中，这类型材常作为输送线的侧边导轨基座使用，型材上部的槽口可直接嵌入导向条，配合输送皮带完成工件的导向限位，也可以在设备防护结构中作为主立柱使用，底部直接固定在地面，上部通过槽内连接件拼接横向铝型材，快速搭建出整体防护框架，不需要额外焊接处理，后期产线调整时还能全部拆卸重复利用，不会产生材料浪费。建模过程中对型材的所有过渡圆角、槽口内的让位倒角、安装孔的沉头深度都做了1:1还原，没有做简化处理，导入装配体后可以直接完成干涉检查，也能直接导出工程图用于加工下料，不需要二次修正模型尺寸。
