平板式重载定向工业脚轮结构设计

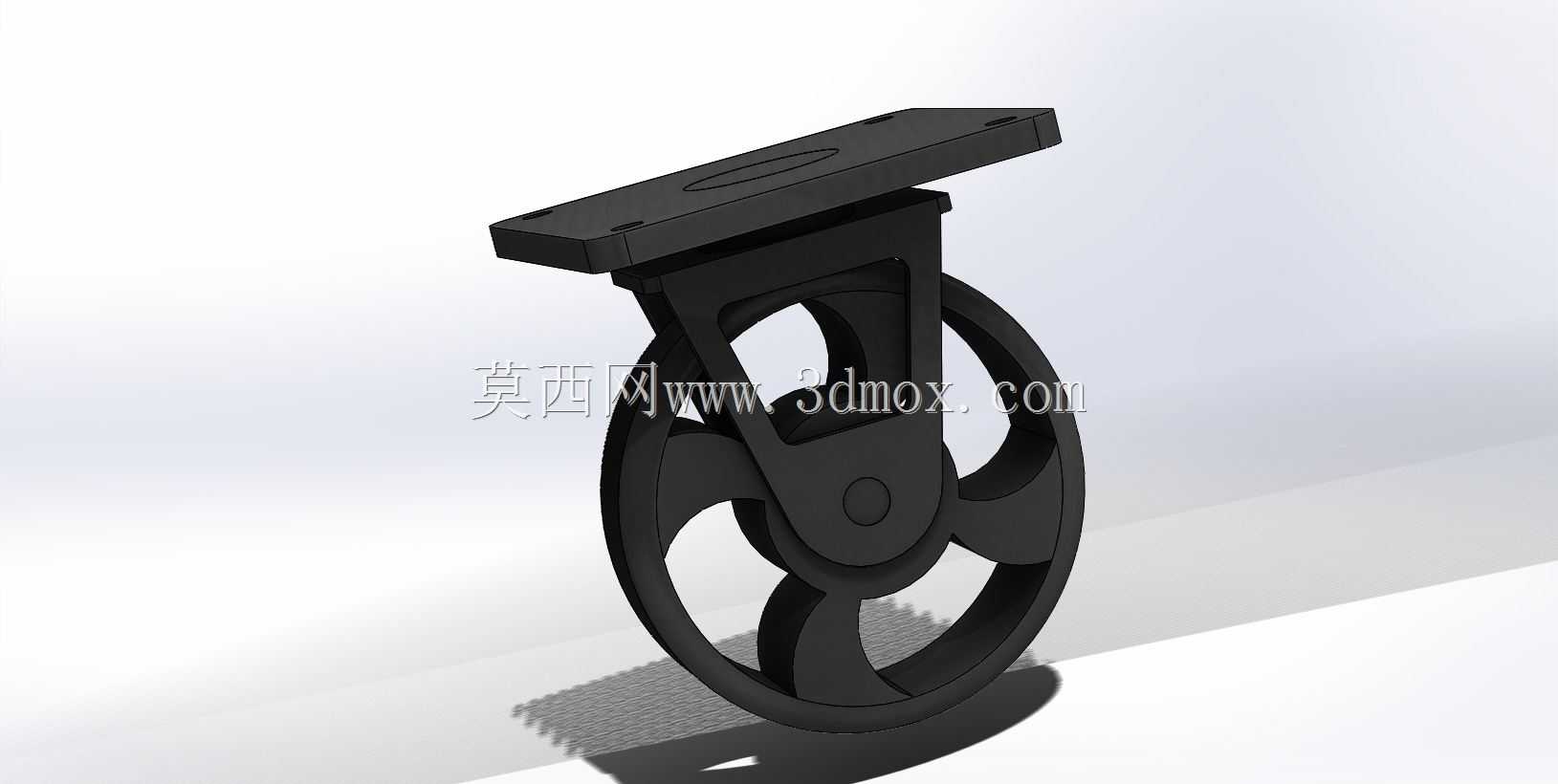

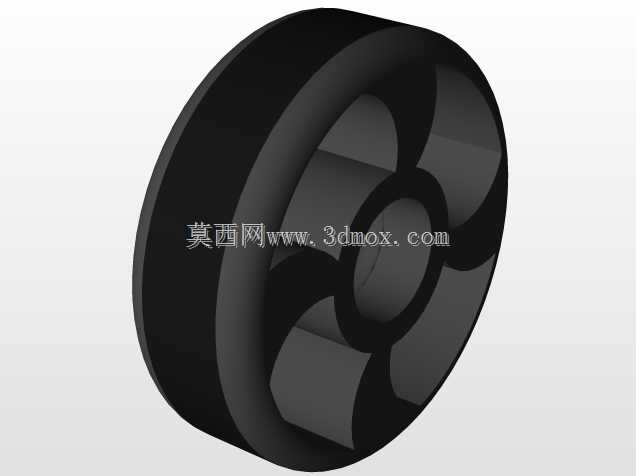

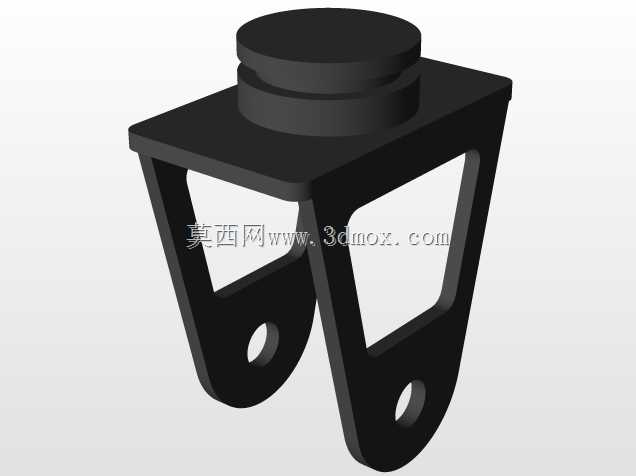

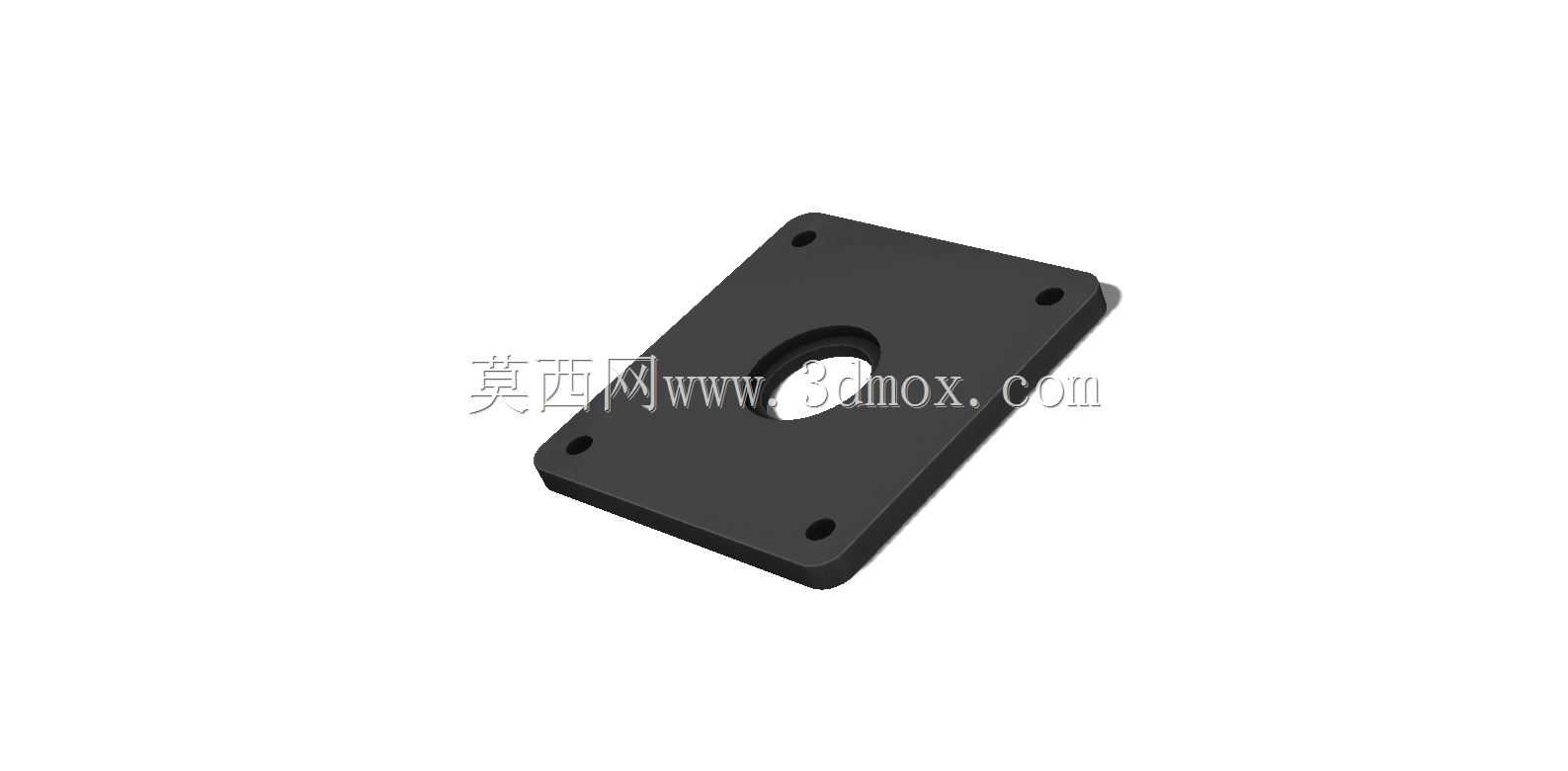

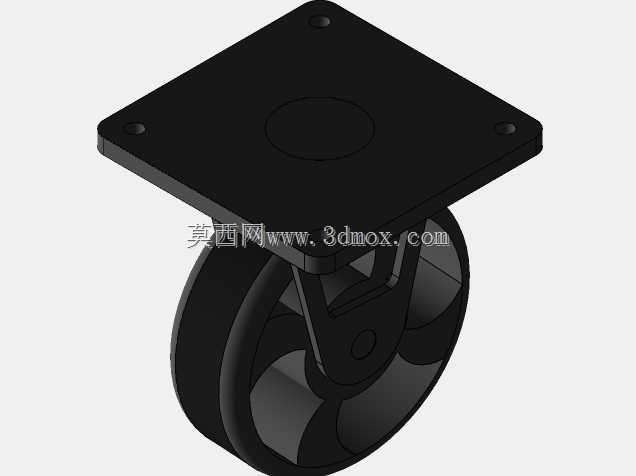

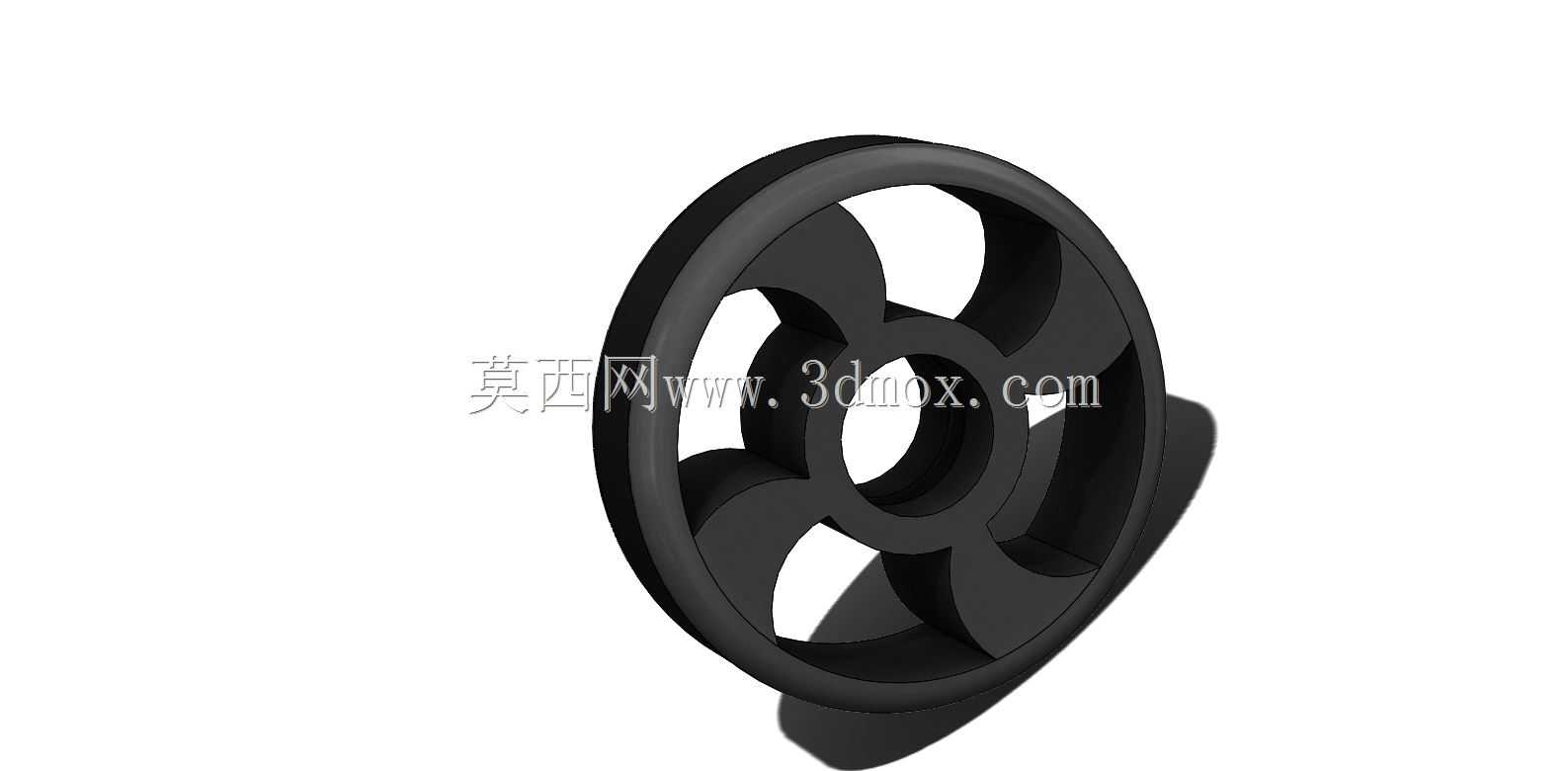

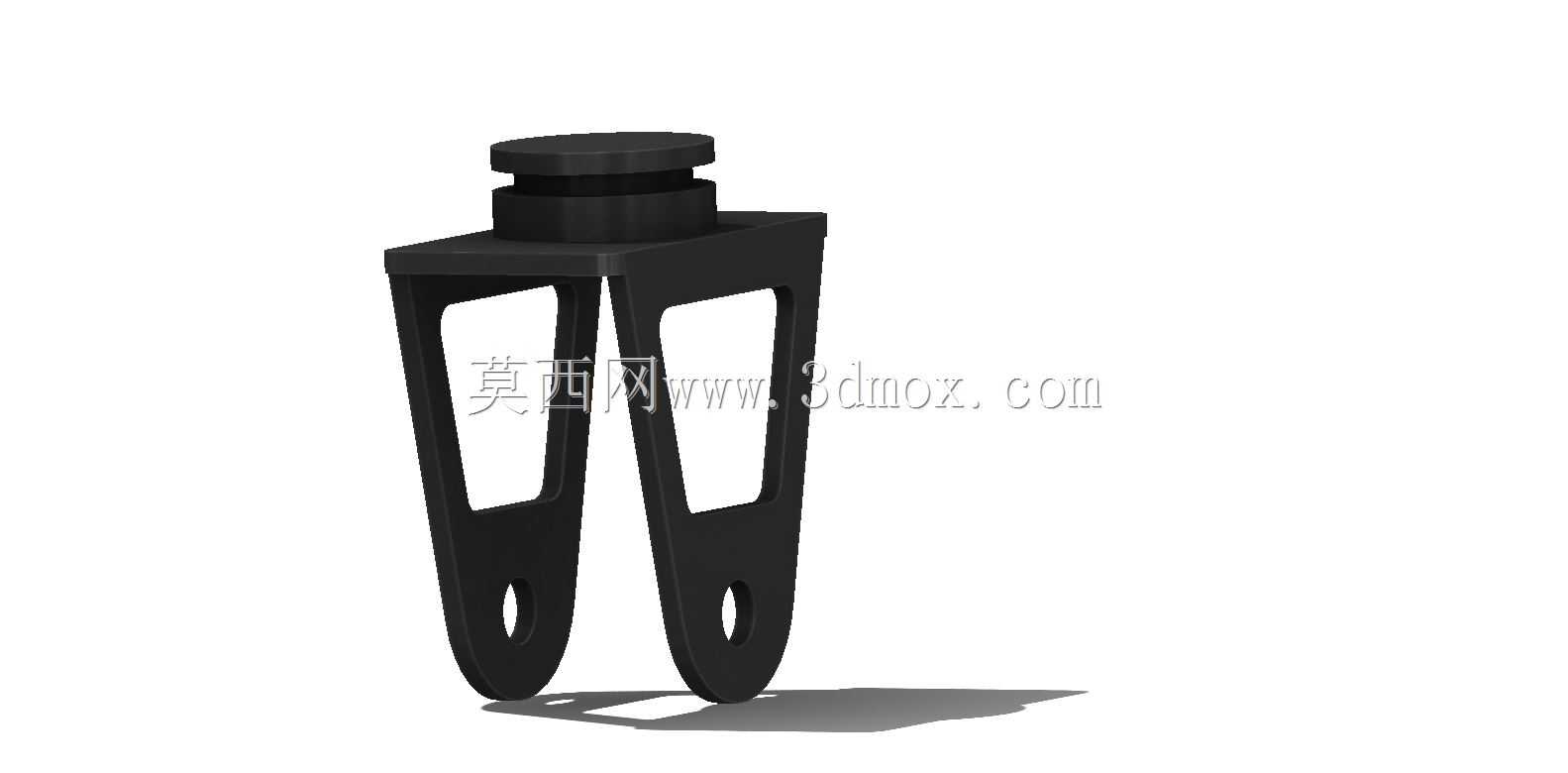

这款平板安装式定向脚轮，主要面向工业设备、工装台架、仓储货架、轻型转运小车等需要固定移动方向的场景设计，区别于万向脚轮的转向功能，定向结构可保障设备直线行进时的轨迹稳定性，避免行进过程中出现不必要的方向偏移，在长距离直线转运、固定工位设备移位的场景中适配性更强。从结构设计来看，顶部采用方形安装法兰板，四个角预留安装沉孔，安装时可通过螺栓直接与设备底部的安装面贴合固定，法兰板中心预留圆形避让区域，可适配不同设备底部的凸台结构，避免安装时出现干涉，安装板与轮架之间采用刚性铆接结构，无多余转动副，整体连接强度更高，可承受持续的径向载荷冲击。轮体采用单轮幅式结构，轮面为宽面设计，接触地面的面积更大，单位面积承压更小，在环氧地坪、水泥地面、普通工业地砖等常见厂区地面行走时，可降低对地面的压损，同时宽轮面设计也能提升行进过程中的稳定性，遇到地面细小缝隙、轻微凸起时不会出现卡滞或大幅颠簸。轮架采用双侧支架夹持轮轴的结构，轮轴与轮体之间预留转动间隙，保障轮体转动顺畅无卡涩，支架与安装法兰的连接位置做了圆弧过渡加强处理，避免应力集中导致的支架断裂问题，在承受偏载、瞬时冲击载荷时可分散应力，提升整体结构的抗损坏能力。设计过程中优先考虑了安装边界的适配性，方形安装板的孔位间距符合通用工业脚轮的安装尺寸规范，可直接替换同规格的旧脚轮，无需对设备底部安装面做二次打孔修改，降低设备维护替换的成本。轮体的转动阻力经过优化，在额定承重范围内，轮体转动顺滑，推动设备行进时所需的推力更小，可降低操作人员的劳动强度。定向结构的设计也避免了万向脚轮在设备停放时容易出现的滑移问题，在有轻微坡度的工位上使用时，配合刹车结构（此款为基础定向款，可拓展刹车模块）可实现稳定停放。整体结构没有多余的复杂零件，生产装配工序简单，后期维护时仅需对轮轴位置定期加注润滑脂即可保障长期顺畅运行，适合批量配套在各类需要移位的工业设备、仓储设施上，兼顾结构强度、安装便利性与使用可靠性。
