重型立式带座万向滚轮结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:267008
  • 重型立式带座万向滚轮结构设计
  • 重型立式带座万向滚轮结构设计
  • 重型立式带座万向滚轮结构设计
  • 重型立式带座万向滚轮结构设计

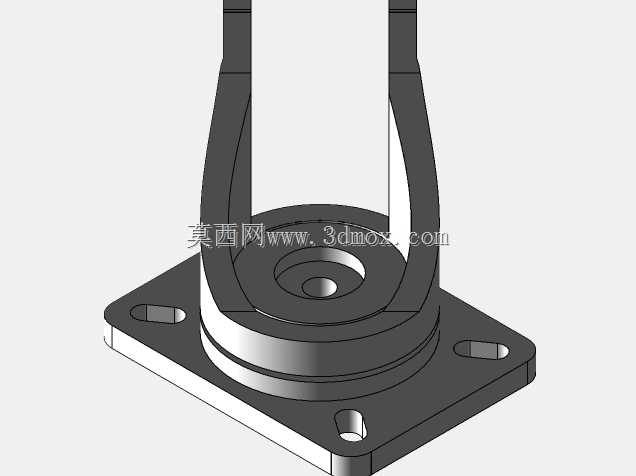

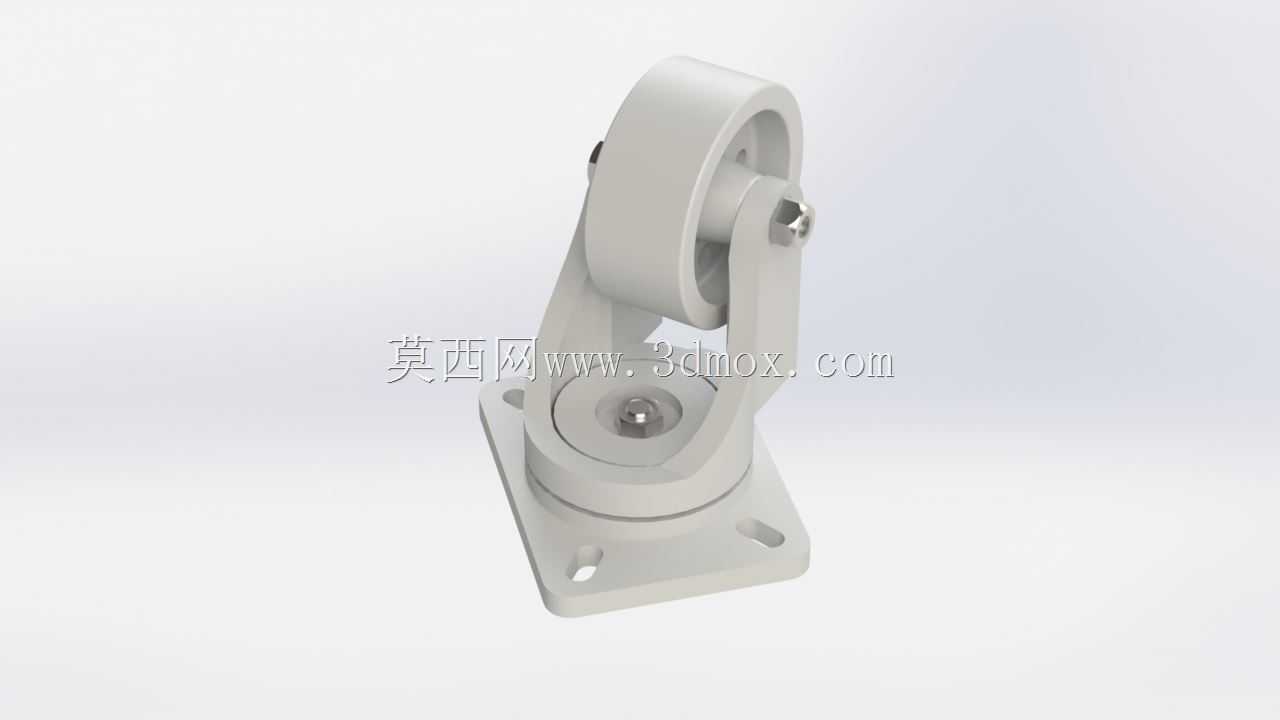

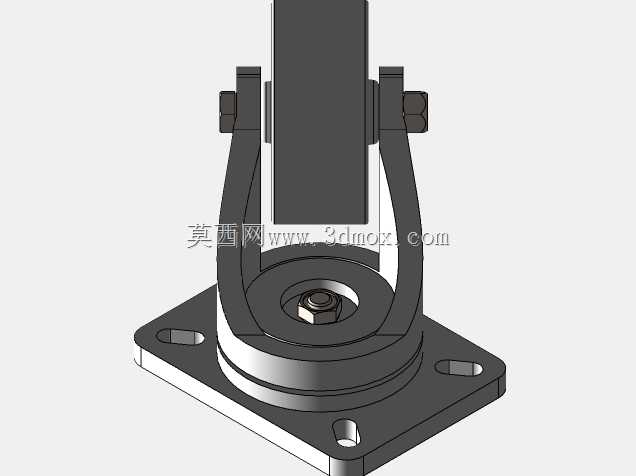

这款带座万向滚轮的结构设计,核心面向工业场景下重载设备的移位与转向需求,在车间工装台架、重型物料周转车、中小型加工设备的移动基座场景中应用广泛。不同于普通轻型脚轮的结构设计,该滚轮采用立式摆臂铰接结构,轮体支撑臂与底部安装座之间设置回转支撑结构,可实现360度水平方向自由回转,在设备移位过程中无需额外调整轮组朝向,即可完成任意方向的移动转向,适配狭窄车间通道内的设备移位操作。轮体部分采用宽幅实心轮面设计,接触地面的受力面宽度远大于普通轻型脚轮,在同等承重载荷下可有效降低单位面积的接地压强,既可以在硬化水泥车间地面使用,也能适配环氧地坪、钢板铺面等常见工业地面,不会因为载荷集中对地面造成压痕损伤。支撑摆臂采用双侧板夹持结构,轮体转轴贯穿两侧支撑板,转轴两端采用防松固定结构,避免长期承重滚动过程中转轴窜动脱出;摆臂与回转座的铰接位置设置耐磨衬套,可承受径向与轴向的复合载荷,减少长期转动带来的结构磨损,延长部件的实际使用寿命。底部安装座为方形法兰结构,座体上预留四个对称分布的长圆形安装孔,安装孔的长轴方向沿座体对角线延伸,可适配不同孔距的设备底部安装梁,安装时无需在设备基座上重新打孔对位,降低现场安装的调整难度;安装座的法兰面做了铣平处理,与设备基座贴合时可保证接触面积均匀,避免局部应力集中导致座体变形。从安装边界来看,该滚轮的整体安装高度控制在较低区间,安装后设备底部离地面的间隙不会过大,可降低设备整体重心,提升设备停放与移动过程中的稳定性,避免重心过高引发的侧翻风险;轮体的转动间隙与摆臂的摆动间隙都做了限位设计,移动过程中不会出现轮体左右晃动的问题,推行时的直线稳定性更好,重载状态下转向也不会出现卡滞。在结构细节处理上,轮体与支撑臂之间预留了足够的排屑间隙,在车间地面存在铁屑、焊渣等杂物的场景下,杂物不会卡在轮体与支架之间造成滚轮卡停,日常维护仅需定期清理回转部位的积尘即可,无需复杂的拆解保养。
