带凸缘多孔连接法兰三维结构设计

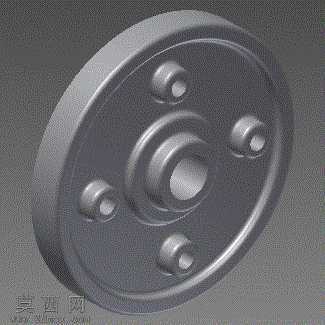

本法兰模型采用Autodesk Inventor软件完成全参数化三维建模，整体为圆盘式带中心凸台的结构设计，建模过程严格遵循机械连接件的常规设计逻辑，先通过旋转特征生成法兰的基体轮廓，确定法兰的整体外径、中心通孔直径以及中心凸缘的高度与内外径尺寸，保证中心凸缘与对接管件的配合精度。在法兰盘面上均匀分布四个带沉孔的安装连接孔，建模时先绘制单个孔的草绘轮廓，通过拉伸切除生成单个孔特征后，采用环形阵列命令围绕法兰中心轴完成四个孔的均匀排布，确保各孔的位置度符合安装要求，沉孔结构可容纳螺栓头部，避免安装后螺栓突出影响装配平整度。模型的细节处理上，对法兰的外边缘、凸缘与盘面的交接处、孔位的边缘都添加了合理的圆角特征，既还原了实际机加工零件的倒角工艺，也避免模型出现尖锐棱角，提升渲染时的光影表现效果。材质设置上赋予模型哑光金属材质，模拟铸铁或钢制法兰的表面质感，调整材质的粗糙度、反射率参数，让渲染效果更贴近真实工业零件的视觉效果。从结构设计来看，该法兰属于简单的凸缘式连接法兰，中心凸缘可在管路对接时起到定位导向作用，四个均布的安装孔可通过螺栓实现与对接法兰的紧固连接，盘面平整无多余结构，整体结构简洁实用，适用于低压管路系统的连接场景。建模过程中所有特征均保留参数化关联，后续可通过修改草绘尺寸、阵列参数快速调整法兰的规格尺寸，适配不同管径、不同压力等级的管路连接需求，模型的几何特征完整，无破面、缺失面等问题，可直接用于装配验证、工程图导出或者3D打印样件制作，能够帮助设计人员快速理解凸缘法兰的结构组成与连接原理，也可作为管路系统三维装配的标准连接件调用。
