高精度深沟球轴承三维结构设计作品

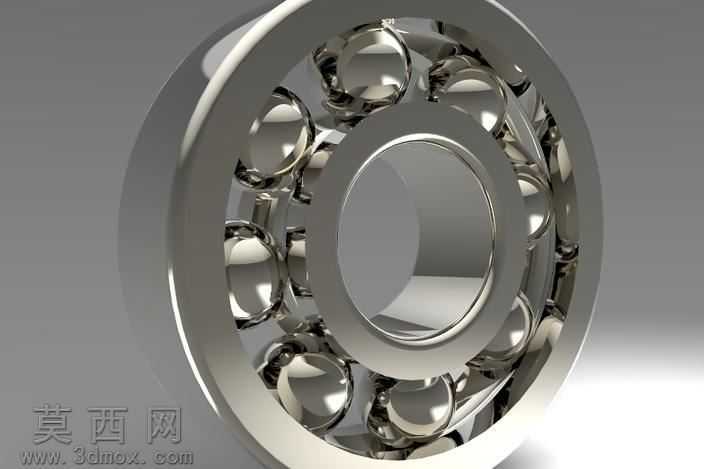

本作品为深沟球轴承的三维参数化建模成果，建模阶段以滚动轴承的通用设计规范为基准，首先完成内外圈滚道的基准曲线绘制，严格控制滚道曲率半径与钢球直径的匹配比例，保证钢球与滚道的接触角符合深沟球轴承的设计标准，建模过程中对内外圈的倒角、密封槽位等细节结构做了1:1还原，未省略任何工艺结构特征。钢球部分采用圆周阵列方式完成排布，阵列过程中严格计算保持架的兜孔间距，保证每颗钢球的位置精度，避免出现钢球与保持架干涉的问题；保持架建模采用浪形冲压保持架的结构形式，对兜孔的圆弧过渡、铆钉连接位的结构做了精细化处理，还原了实体保持架的装配逻辑。材质与渲染阶段，针对轴承的金属材质特性，为内外圈与钢球赋予高抛光铬钢材质，调整材质的反射率、粗糙度参数，模拟轴承钢淬火后的高光亮面金属质感，同时添加细微的表面划痕贴图，还原工业成品轴承的真实表面状态，避免材质过于理想化失真；保持架部分赋予冷轧钢板的半哑光金属材质，区分与滚动体、套圈的材质视觉差异。渲染阶段采用三点布光方案，主光源从侧上方打光突出轴承的金属反光层次，辅助光源补光消除暗部死黑，背光源勾勒轴承的轮廓边缘，最终渲染图清晰展现轴承的内部装配结构，可直观看到钢球在滚道内的排布状态、保持架与钢球的配合关系。设计思路上，该模型采用全参数化建模逻辑，所有尺寸关联全局参数变量，可通过修改钢球直径、内外径尺寸、宽度参数快速生成不同型号的深沟球轴承模型，适配不同的机械设计场景调用需求；建模过程中严格校验各部件的装配间隙，保证钢球可在滚道内实现自由转动的模拟效果，保持架与钢球、内外圈之间无结构干涉，模型可直接用于装配模拟、运动仿真、产品宣传渲染等多种用途，完整还原了深沟球轴承作为减摩传动零件的结构特性，能够满足机械设计场景下的标准件调用、结构展示等需求。
