立式搅拌储料罐三维结构设计

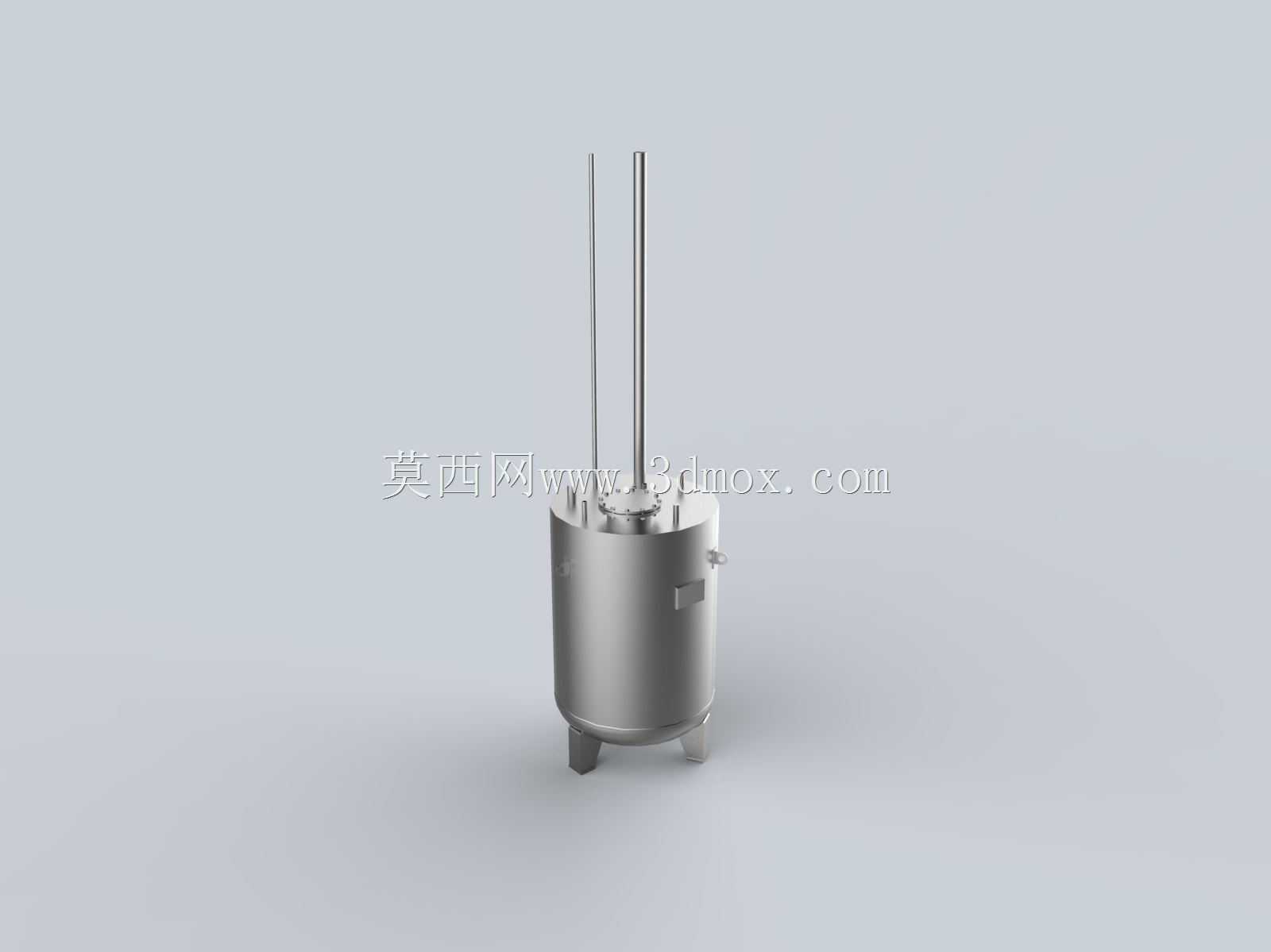

这款立式罐体结构的设计，最初是针对小批量试剂调配、恒温储料的实验室及中试车间场景打磨的，在精细化工、生物医药试剂制备、食品添加剂小批量混配工位都能适配，日常可完成液态物料的暂存、低速搅拌混合、恒温反应等工序，避免物料静置分层、温区不均导致的成分偏差。从结构设计逻辑来看，整体采用立式圆柱罐体搭配下凸形封头的构型，圆柱段筒体的径高比控制在1:1.6左右，这个比例既可以保证搅拌过程中物料不会因为液位过高出现轴向混合不均，也能控制整体占地面积，适配车间内狭小的安装工位，底部三个均布的支腿将罐体抬升150mm左右的高度，既给底部出料口预留了管路安装、阀门操作的空间，也避免罐体底部直接接触地面造成的腐蚀、积液浸泡问题。罐体顶部伸出的两根长杆结构，一根是搅拌轴安装位，配套桨叶可延伸至罐体下部封头区域，保证搅拌时无死角，另一根是温度传感器探杆，可直插罐内物料核心区域，实时采集物料温度数据，为外部温控系统提供反馈。罐体侧壁预留的多个接口，分别对应进料、取样、排气、温控夹套介质进出的功能，接口位置的排布避开了顶部搅拌机构的安装维护区域，日常拆装阀门、更换密封件时不会和搅拌传动部件产生干涉。设计时特意将罐体的焊缝位置做了圆弧过渡处理，避免直角区域的物料残留，方便工位切换时的罐体清洗，减少不同批次物料交叉污染的风险。安装边界方面，罐体整体最大外径控制在800mm以内，加上顶部探杆的总高度在2100mm左右，安装时只需要保证周边预留300mm以上的操作维护空间，顶部预留500mm的搅拌机构拆装空间即可，不需要额外做大型地基处理，三个支腿上的安装孔可直接通过膨胀螺栓固定在普通水泥地面上，适配多数中小型生产车间、实验室的安装条件。搅拌轴的同轴度公差在建模时严格控制在0.1mm以内，避免高速转动时出现径向跳动导致的密封件磨损，罐体壁厚根据常压使用场景做了等强度设计，筒体段壁厚均匀，封头区域做了局部加厚处理，承受物料静压的同时减少不必要的材料浪费。
