球形螺旋弹簧结构创意设计作品

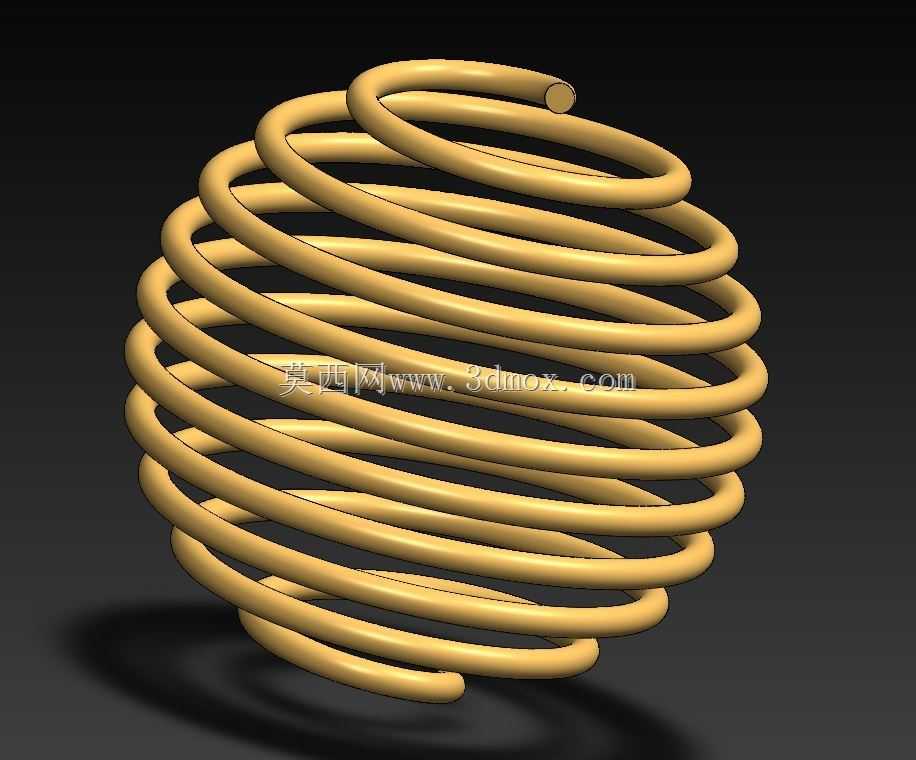

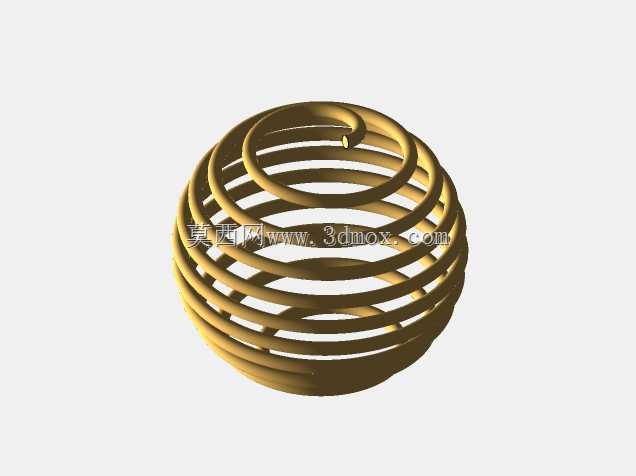

这款球形螺旋弹簧结构，在弹性元件的常规形态基础上做了形态重构，跳出了传统圆柱螺旋弹簧的柱形轮廓限制，将连续的簧丝沿球面轨迹缠绕排布，最终形成完整的类球形弹性整体。从实际应用场景来看，这类异形弹簧并非替代常规圆柱弹簧的通用选型，更多适配有特殊空间约束、多向缓冲需求的安装位置——比如小型精密设备的多向隔振支座、手持工具的端部缓冲头、儿童益智玩具的弹性结构件、文创装置的动态展示构件，在需要弹性接触同时要求接触端为球面轮廓的工位上，这类结构可以省去额外加装球面端盖的工序，直接依靠自身成型轮廓实现球面接触，减少装配零件数量。

从功能特性上看，传统圆柱螺旋弹簧的弹性形变主要沿轴向分布，径向承载能力较弱，而这款球形螺旋结构因为簧丝沿球面多方向排布，在受到来自X、Y、Z任意方向的外力时，对应位置的簧丝圈都能产生弹性形变吸收冲击，多向缓冲的表现远优于同丝径的圆柱弹簧，同时因为整体轮廓为球形，不存在圆柱弹簧的棱边剐蹭问题，在有人体接触的使用场景下安全性更好。

设计思路上，建模时首先确定目标球体的基准直径，根据实际安装空间预留10%的形变余量，避免压并时尺寸超出安装边界；簧丝直径的选取参考同载荷圆柱弹簧的丝径参数，同时调整螺旋升角保证相邻簧丝圈在自由状态下留有均匀间隙，避免受压时相邻圈发生干涉卡滞；缠绕轨迹采用变螺距球面螺旋线，从球体一极出发沿球面平滑缠绕至另一极收头，两端的簧丝头做圆弧收边处理，避免尖锐端头划伤装配人员或接触部件。

外形尺寸与安装边界方面，该结构的最大外轮廓为标准球形，安装位仅需要预留对应直径的球形腔体或者环形固定槽即可，不需要额外设计导向柱结构——因为球形结构自身具备自对中特性，受压时不会像圆柱弹簧那样出现侧向弯折偏移，安装时仅需要固定两端的簧丝端头，就可以保证整体受力均匀，适配安装空间紧凑、无法布置长导向结构的特殊工位。在实际选型验证时，需要根据实际承载需求调整簧丝直径和圈数，圈数越多整体刚度越低、缓冲行程越长，丝径越粗则承载能力越强，设计时可以根据目标载荷的大小匹配对应参数，不需要额外修改整体球形轮廓，就能适配不同的使用需求。
