机用螺杆式夹紧虎钳结构设计

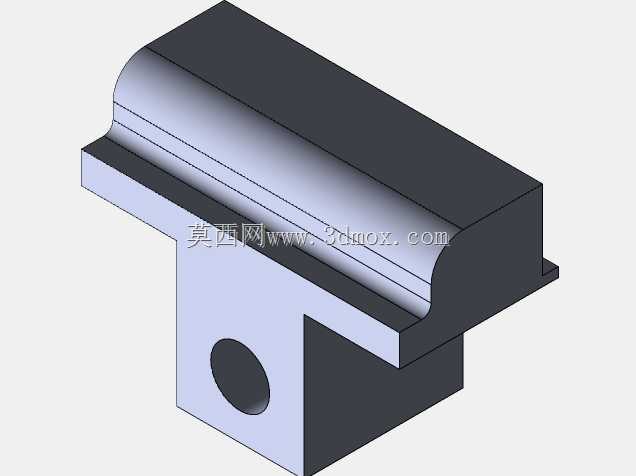

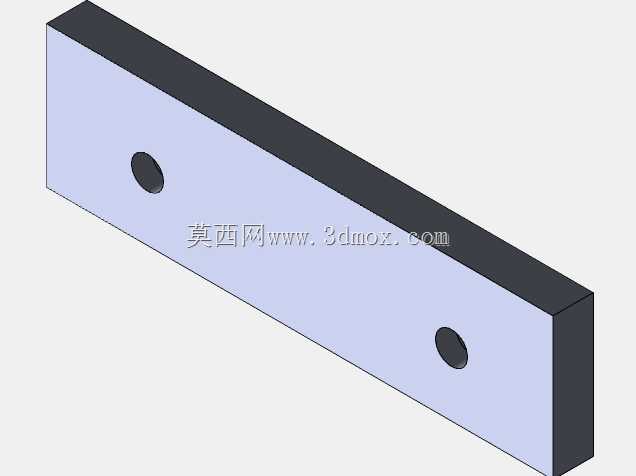

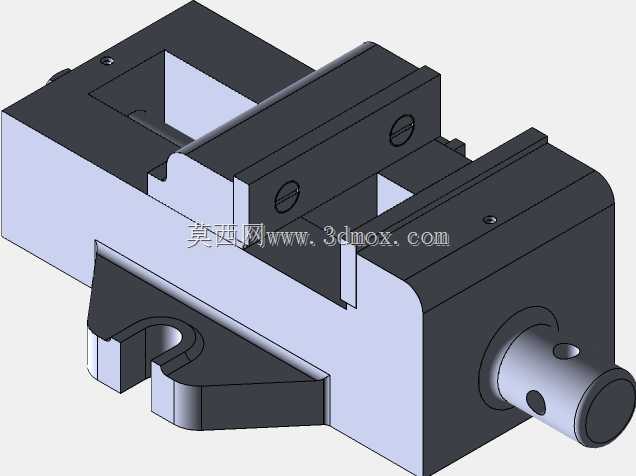

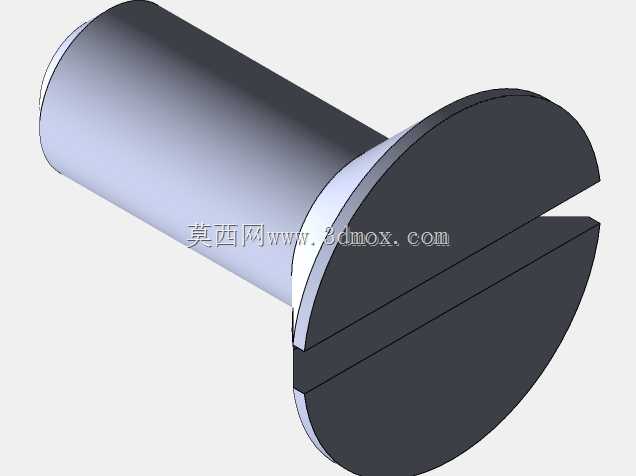

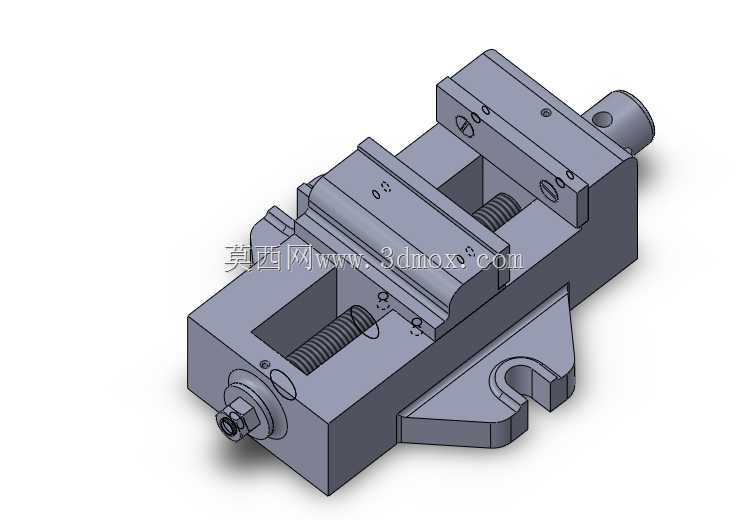

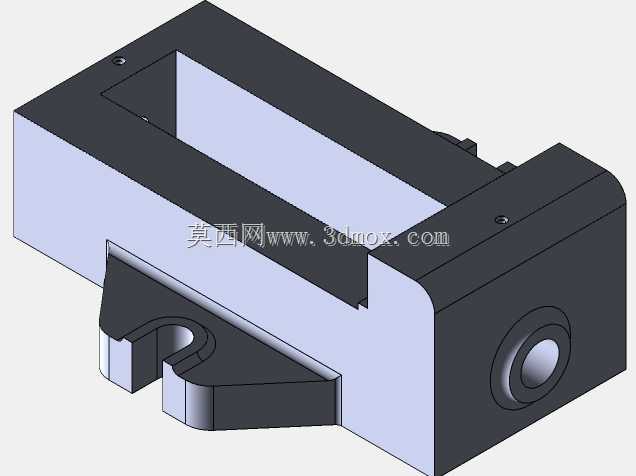

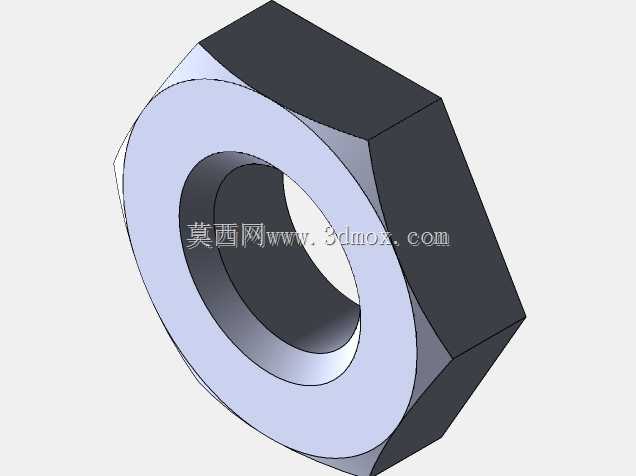

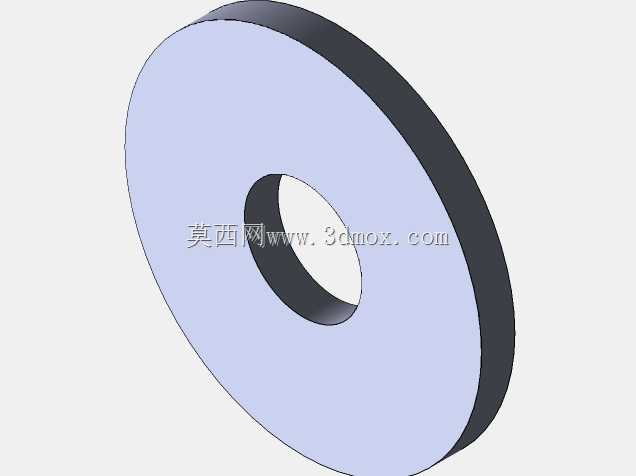

这款虎钳是面向普通铣床、钻床、小型加工中心工位配套设计的手动夹紧工装，核心作用是在切削加工过程中为毛坯或半成品工件提供稳定的装夹基准，避免加工过程中工件出现位移、振颤导致的尺寸超差或表面质量缺陷。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，传动部分选用梯形螺纹副实现夹紧动作，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，能够承受更大的夹紧反力，同时具备一定的自锁性能，在加工过程中受切削振动影响也不会出现钳口松动退位的问题，无需额外加装锁止机构就能满足常规铣削、钻削工况的装夹可靠性要求。钳身底部设计有与机床工作台T型槽匹配的安装凸耳，安装时可通过T型螺栓快速完成工位固定，两个安装凸耳的间距经过适配常规小型机床工作台的槽距设计，无需额外制作过渡转接板就能直接安装，安装边界预留了足够的螺栓操作空间，现场装拆时不需要拆卸周边其他工装就能完成虎钳的位置调整。钳口部分采用可更换式设计，钳口板通过内六角螺钉固定在活动钳身与固定钳身上，长期使用出现钳口磨损、压痕后可以单独更换钳口板，不需要整体报废钳身，能够有效降低工装维护成本；钳口工作面设计有交叉防滑齿纹，夹紧时可以嵌入工件表面的氧化层，增大接触摩擦力，针对表面粗糙度要求较高的精加工工件，也可以更换光面钳口或者加装铜质护口，避免装夹过程中夹伤工件已加工表面。从功能特性来看，这款虎钳的活动钳身与钳身导轨之间采用间隙可调的配合结构，长期使用出现导轨磨损导致配合间隙过大时，可以通过调整侧边的镶条螺钉来减小配合间隙，保证活动钳身移动过程中的直线度，避免钳口上翘导致的装夹定位偏差。传动螺杆的端部设计有方形扳手头，配套标准加力杆就能完成夹紧操作，操作人员可以根据工件的材质、切削参数灵活调整夹紧力大小，装夹铝件、铜件等软质材料时可以适当减小夹紧力避免工件变形，装夹钢件、铸铁件进行大余量切削时可以加大夹紧力保证装夹稳定性。整体结构没有复杂的液压、气动元件，纯机械结构的故障率极低，日常维护只需要定期在螺纹副、导轨配合面加注润滑脂，就能保证长期顺畅使用，非常适合机械加工车间的常规工位装夹使用，也可以作为钳工工位的手工操作工装，完成划线、锉削、装配等工序的工件固定。
