VPI真空压力浸渍线圈定位承载框架

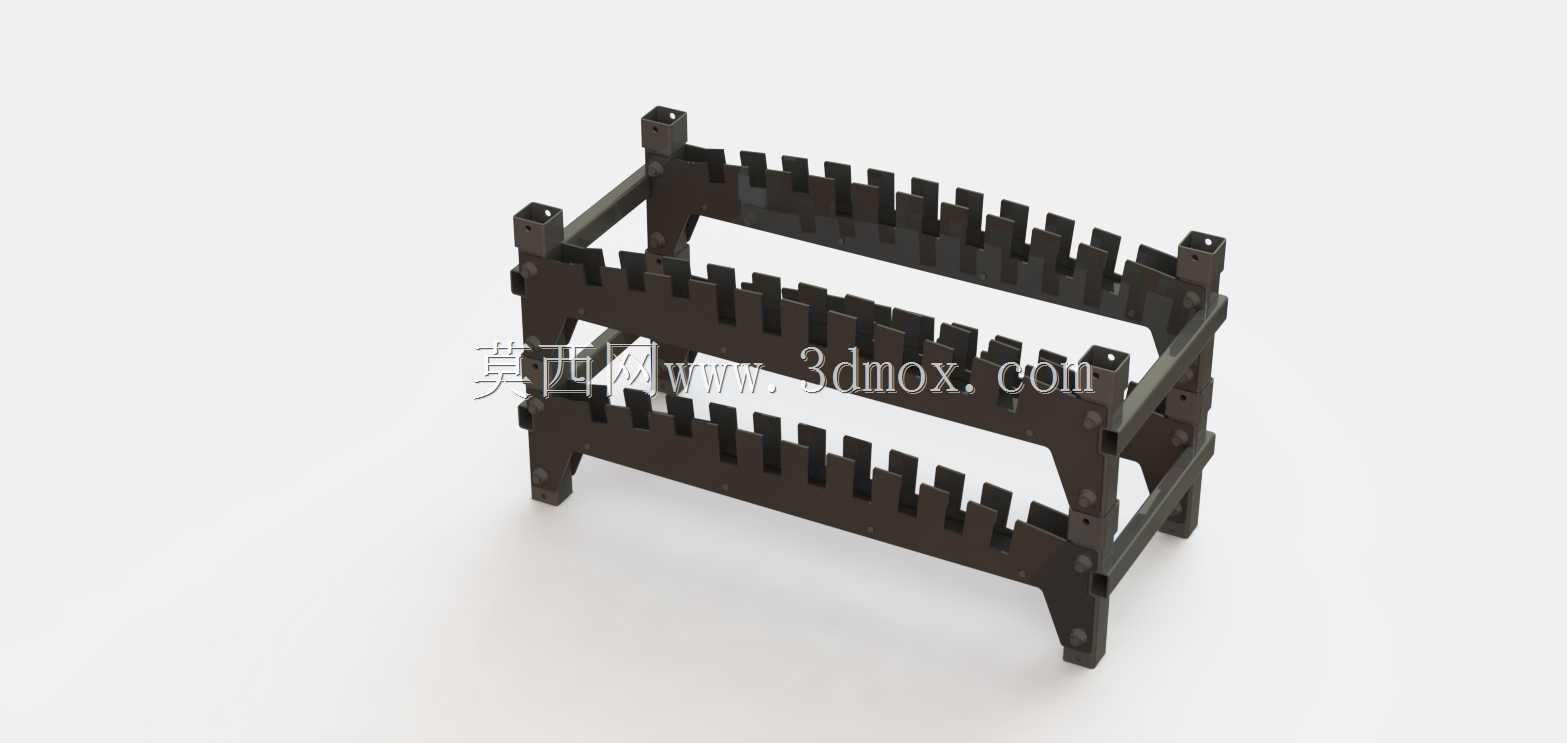

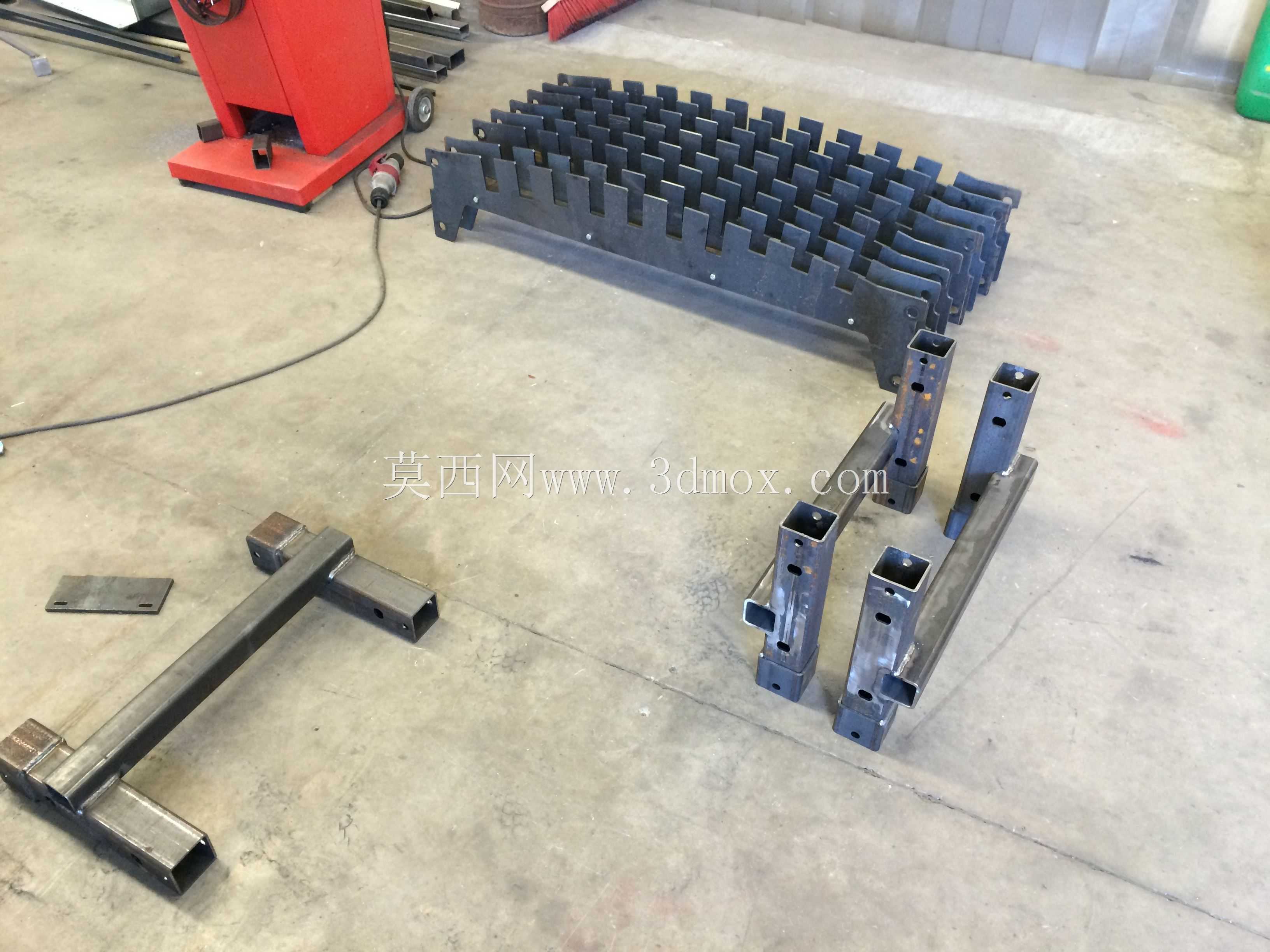

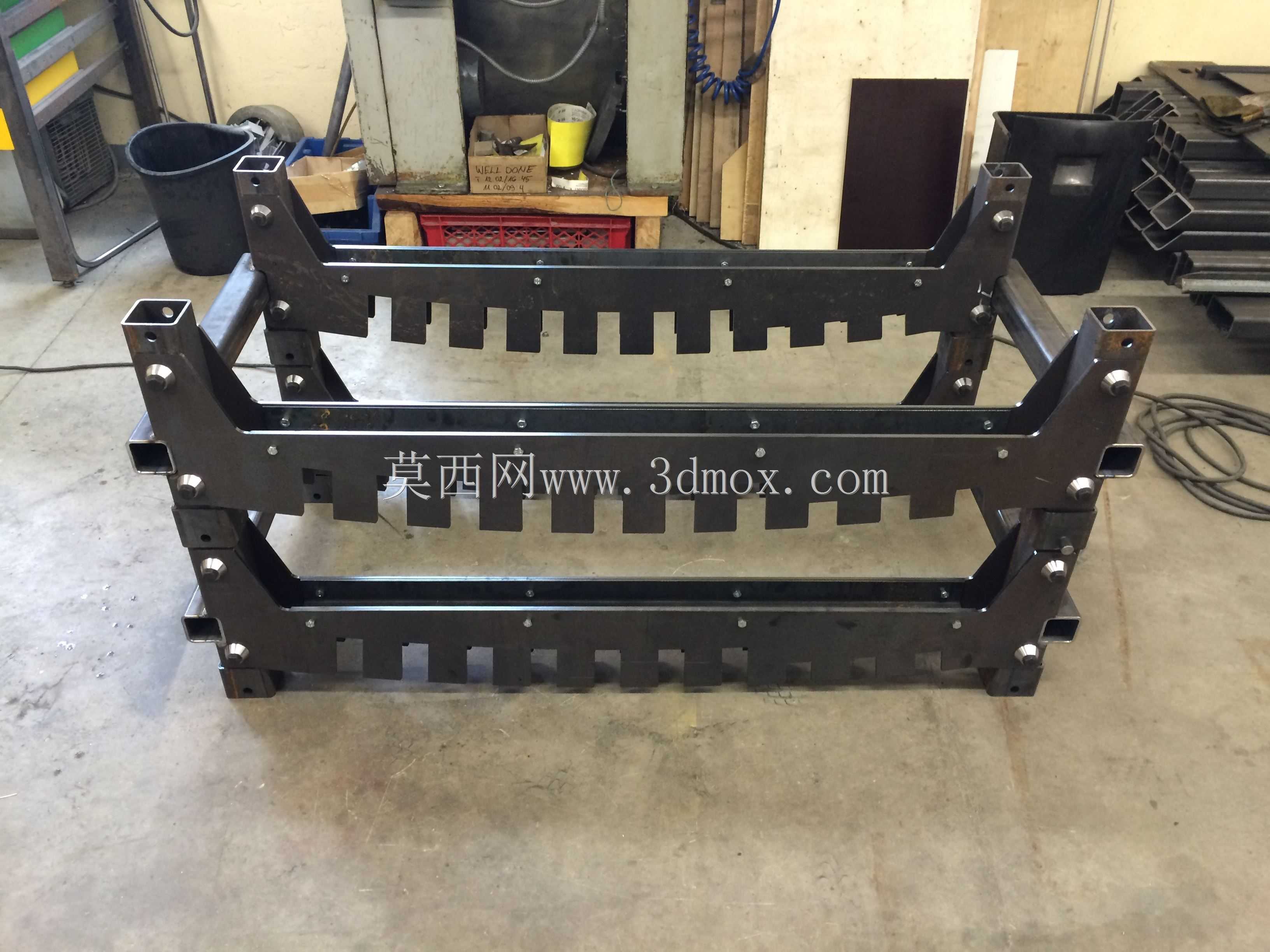

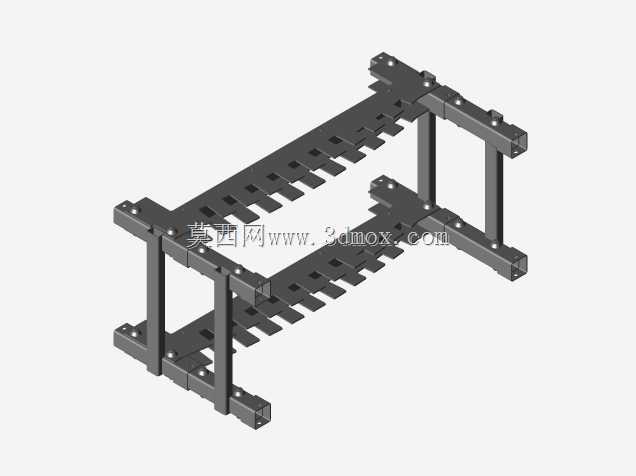

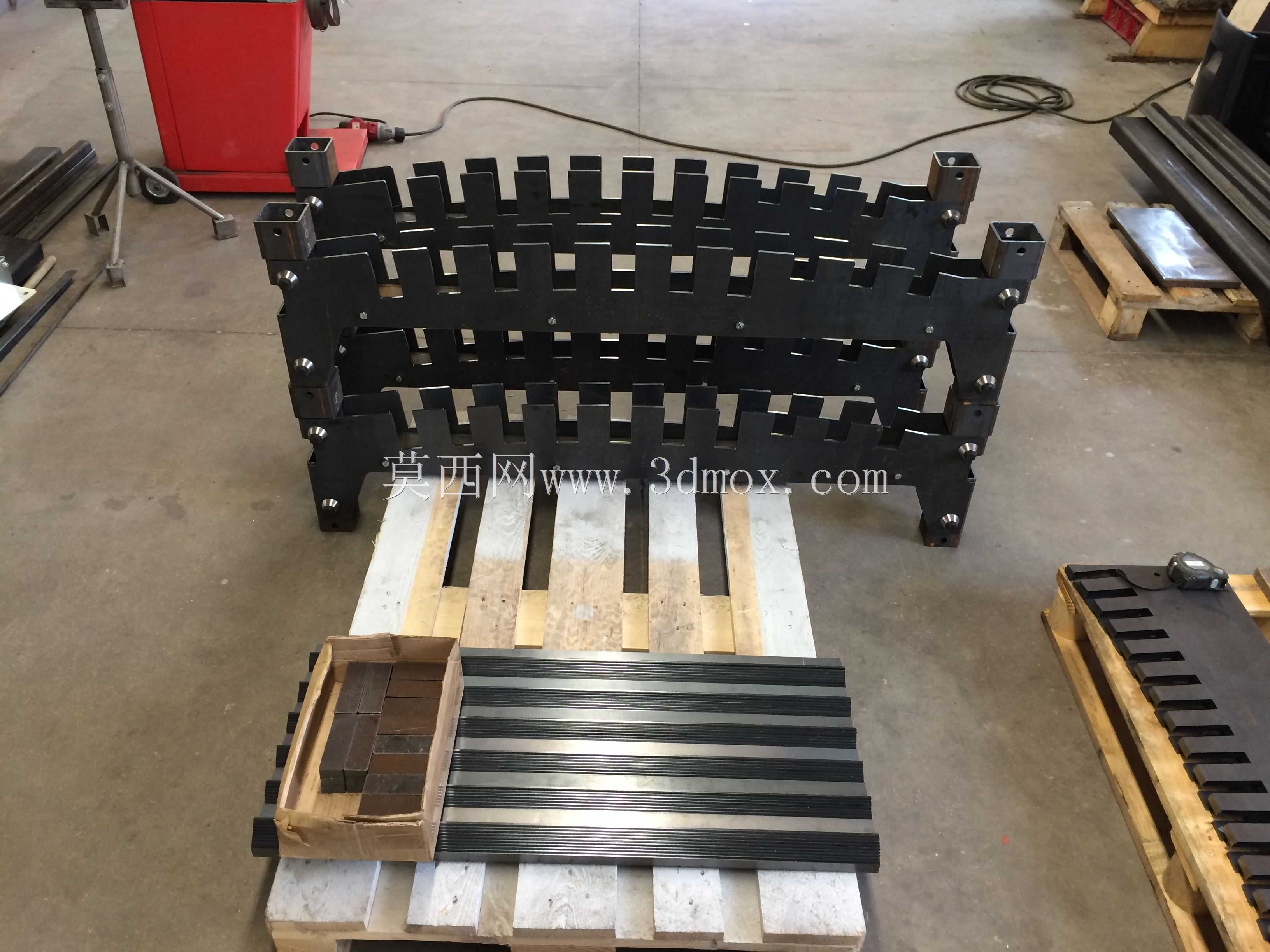

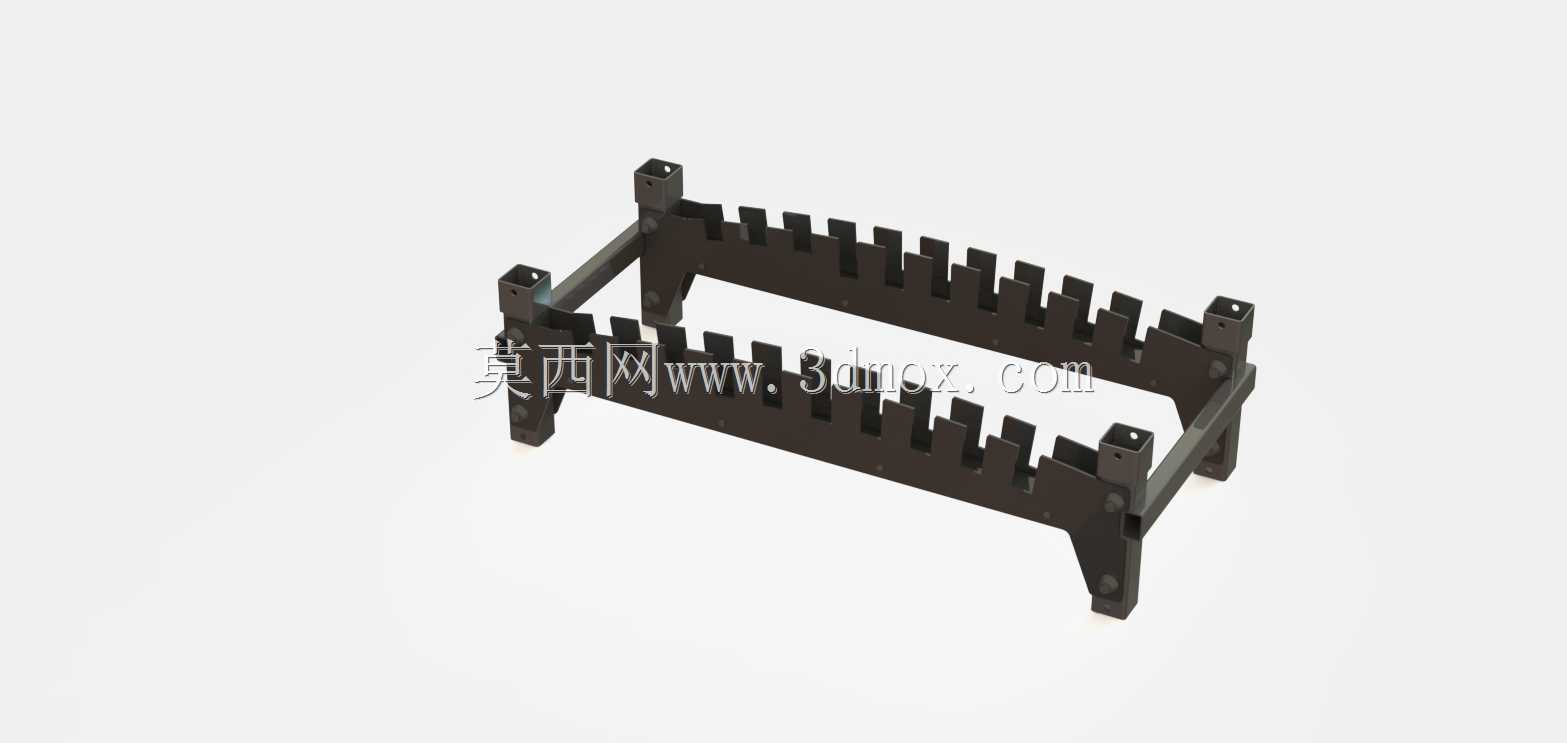

在电机、变压器绕组的绝缘浸渍处理工序中，真空压力浸渍工艺是提升绕组绝缘性能、防潮能力与机械强度的核心环节，而线圈在浸渍罐内的定位承载结构，直接决定了浸渍过程中绝缘漆的流动均匀性、线圈形变控制效果以及批量处理的装夹效率。这款框架结构正是针对VPI工序的实际作业需求设计，核心作用是在抽真空、加压浸渍、滴漆的全流程中，将待处理线圈稳定保持在预设工位，避免线圈在漆液流动、压力波动过程中出现移位、磕碰，同时保证绝缘漆能够无阻碍地渗透到线圈绕组的每一处缝隙，不会因为承载结构的遮挡出现浸渍死角。从结构设计逻辑来看，框架采用双侧带定位卡槽的梁式结构，两侧立板上均匀分布的齿状卡槽是核心定位结构，每个卡槽的尺寸匹配对应规格线圈的端部支撑位置，装夹时只需将线圈两端卡入对应卡槽即可完成定位，无需额外的紧固件锁紧，既提升了上下料的效率，也避免了金属紧固件在浸渍过程中残留漆液、后续清理困难的问题。框架整体采用对称式的矩形框架布局，四个支脚做了加高处理，一方面保证框架底部与浸渍罐罐底之间留有足够的过流空间，让漆液能够顺利在框架下方循环流动，不会出现漆液淤积在框架底部的情况，另一方面支脚的端面做了安装定位孔设计，能够与浸渍罐内的承载工位快速匹配固定，避免加压过程中框架出现整体滑移。两侧的横向连接梁采用了轻量化的截面设计，在保证整体结构刚性、承受满载线圈重量不发生形变的前提下，尽可能减少结构本身对漆液流动的阻挡，同时降低框架自身重量，方便人工转运或者机械臂抓取转移。在设计过程中需要重点把控几个安装边界尺寸：首先是卡槽的间距与深度，既要保证线圈卡入后有足够的支撑长度，不会在浸渍过程中脱落，也要避免卡槽过深导致线圈端部被遮挡，影响端部绝缘层的浸渍效果；其次是框架整体的外形尺寸，需要匹配常用VPI浸渍罐的内部有效承载空间，最大化利用罐内空间提升单批次处理量，同时预留出足够的安全间隙，避免框架进出罐体时与罐壁、罐门的密封结构发生磕碰；再者是支脚的定位孔位公差，需要与罐内承载台的定位销精准适配，保证框架放置后位置精度控制在允许范围内，避免多框架叠放时出现对位偏差。另外，框架的所有棱边都做了倒角处理，避免尖锐边角刮破线圈的外层绝缘保护带，所有焊接位置都做了打磨平滑处理，防止漆液在焊缝的凹凸位置残留结瘤，减少后续清理维护的工作量。实际生产验证中，这种卡槽式框架相比传统的平板承载结构，能够让线圈之间保持均匀的间隙，绝缘漆的渗透率提升明显，线圈的绝缘一致性更好，同时装夹效率相比螺栓固定的工装提升了近六成，非常适合批量绕组的VPI处理工序使用。
