适配40x80铝型材的NEMA34步进电机安装支架

在非标自动化设备的机架搭建环节，铝型材凭借拼装灵活、改造成本低的优势，占据了轻载设备机架的绝大多数应用场景，而步进电机作为设备轴系传动的核心动力部件，其与铝型材机架的连接可靠性，直接决定了设备运行的传动精度与长期稳定性。这款安装支架正是针对35Kg规格NEMA34步进电机与40x80规格工业铝型材的连接需求设计，解决了常规直连安装时电机伸出端受力不均、长期运行出现连接松动偏移的常见问题。

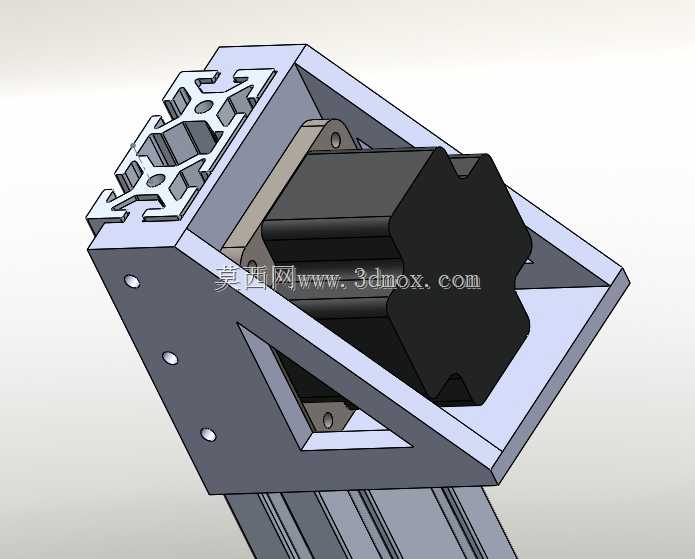

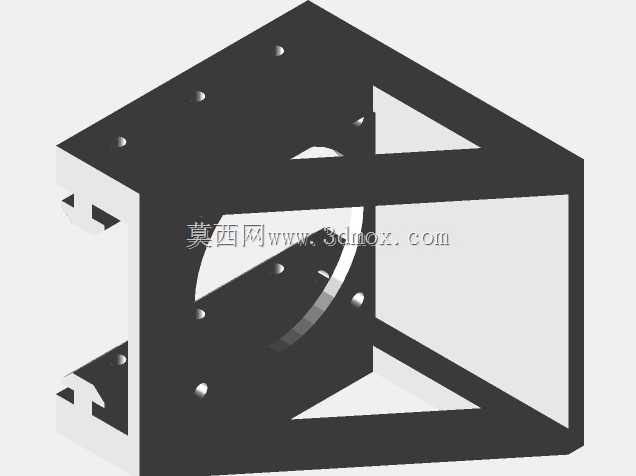

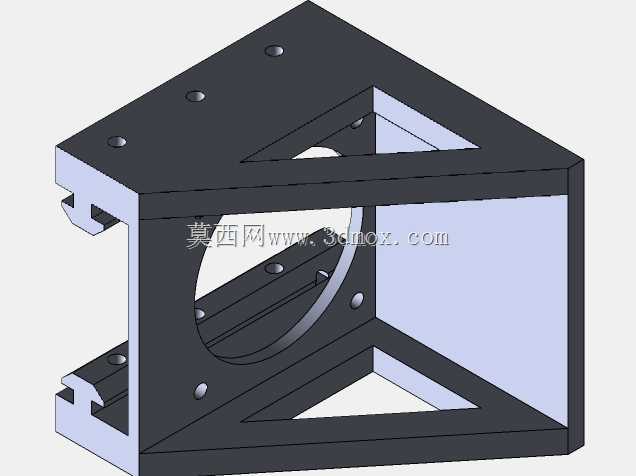

从实际应用场景来看，这类支架多用于皮带输送线的驱动端固定、单轴直线滑台的动力端安装、小型变位机的动力输出固定等场景，这类场景下电机不仅要输出额定扭矩，还要承受传动带张紧带来的径向拉力，若采用平板式直连安装，铝型材T型槽的螺栓连接点长期受交变载荷容易出现滑丝、移位，导致带轮平行度偏差，出现皮带跑偏、磨损加剧的问题。这款支架采用三角加强式的弯折结构设计，将电机安装面与铝型材连接面设置为垂直布局，侧面增加三角形加强筋结构，把电机运行产生的径向载荷分散到铝型材的两个相邻安装面上，避免单点受力集中的问题。

设计过程中优先匹配了安装边界尺寸：铝型材连接侧的安装孔位完全对齐40x80铝型材的T型槽间距，无需额外打孔加工，可直接通过T型螺栓与型材锁紧，安装时不需要对型材做二次裁切或钻孔处理，适配现有标准铝型材的拼装逻辑；电机安装侧的孔位严格对应NEMA34规格步进电机的安装法兰孔距，定位止口尺寸匹配电机前端的定位凸台，安装时可直接实现电机轴与传动部件的同轴度定位，减少安装时的打表校正工作量。支架的避让空间做了针对性优化，电机尾部的编码器接线端、航空插头安装位置预留了足够的操作空间，不会出现支架与电机接线端干涉的问题，同时支架下方预留了电机散热的通风间隙，避免电机长期运行时热量堆积在支架与电机的贴合面处，影响电机绕组的使用寿命。

从受力角度考量，支架的板材厚度经过载荷校核，可承受35Kg步进电机满扭矩输出时的反作用力，以及传动部件带来的额外径向载荷，在设备往复启停、正反转切换的工况下，不会出现支架形变导致的电机轴偏移问题。安装时可先将电机预装在支架的电机安装面上，完成电机与传动轮的同轴度校正后，再将整体组件与铝型材机架锁紧，大幅降低现场安装的调试难度，也方便后期设备维护时的电机拆卸更换，不需要拆解周边的传动防护部件即可完成电机拆装作业。
