可调式带手柄皮带张紧固定夹具结构

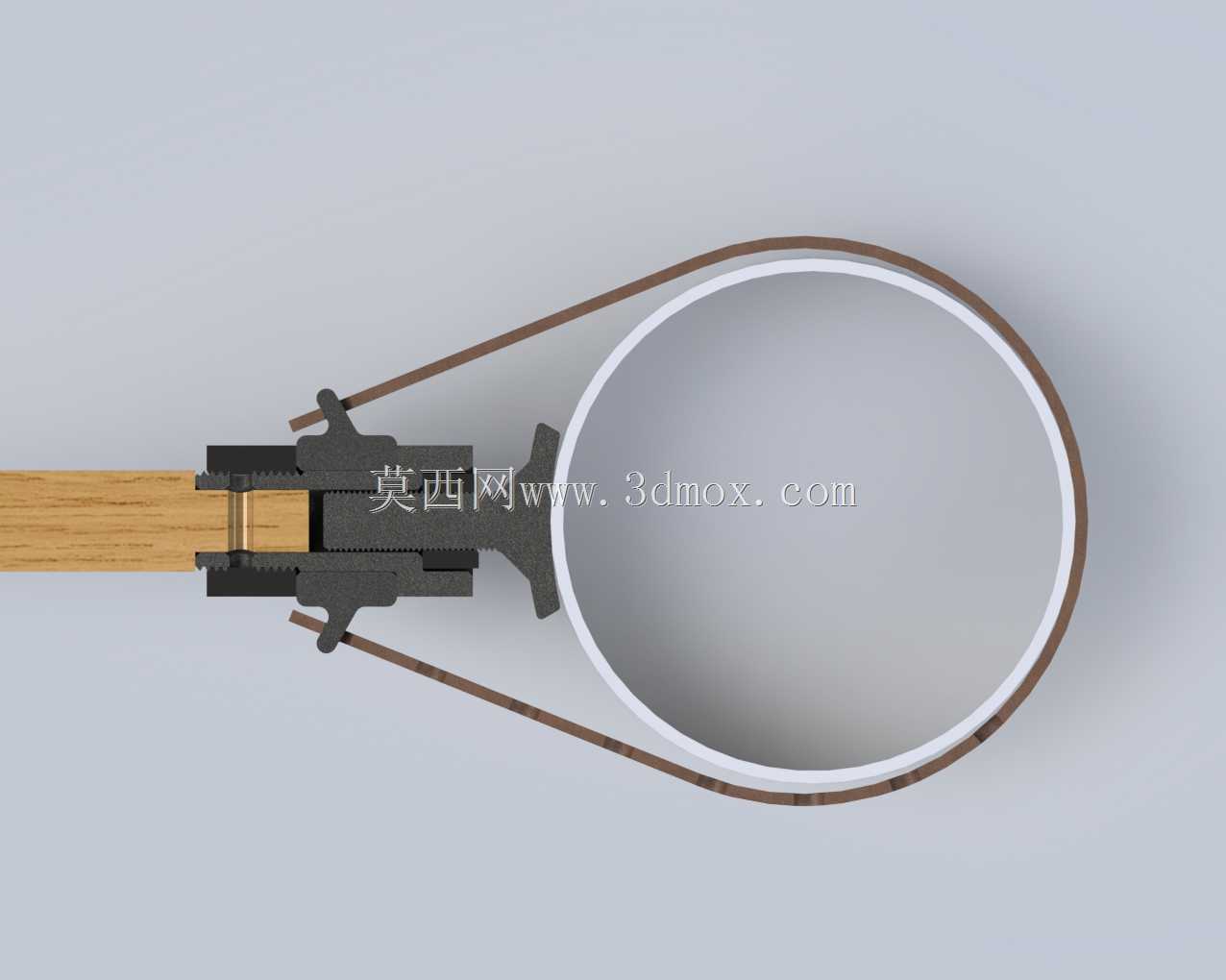

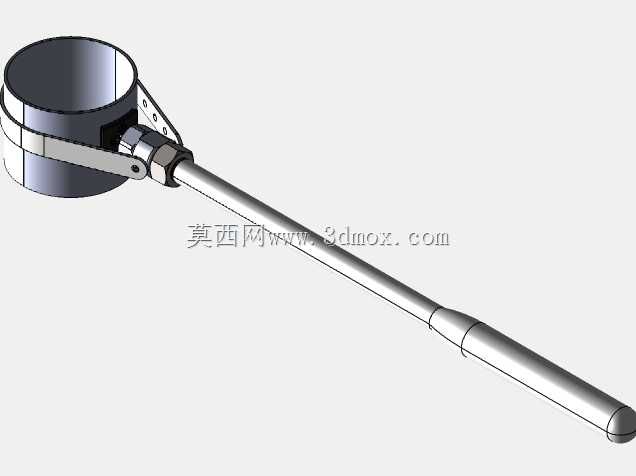

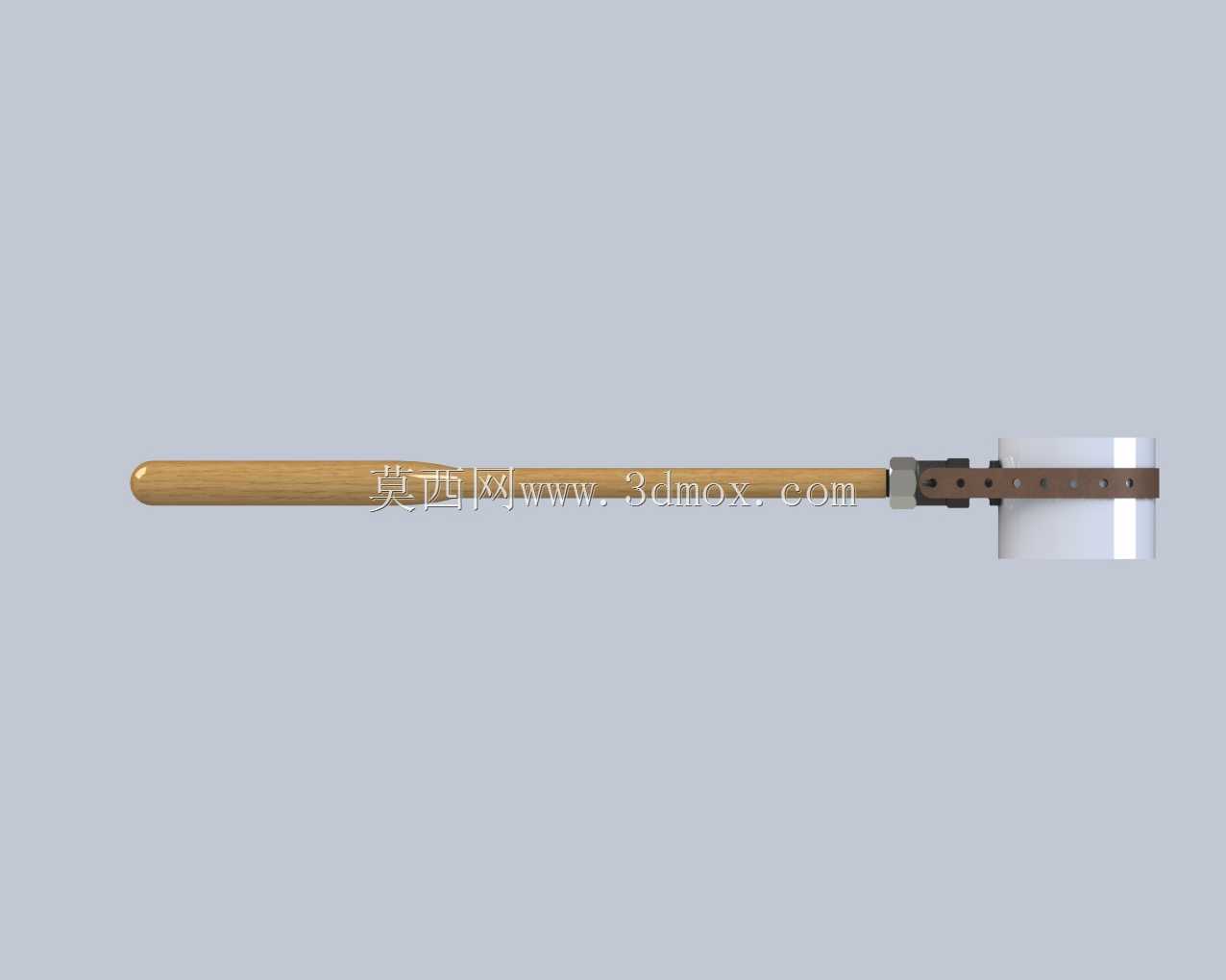

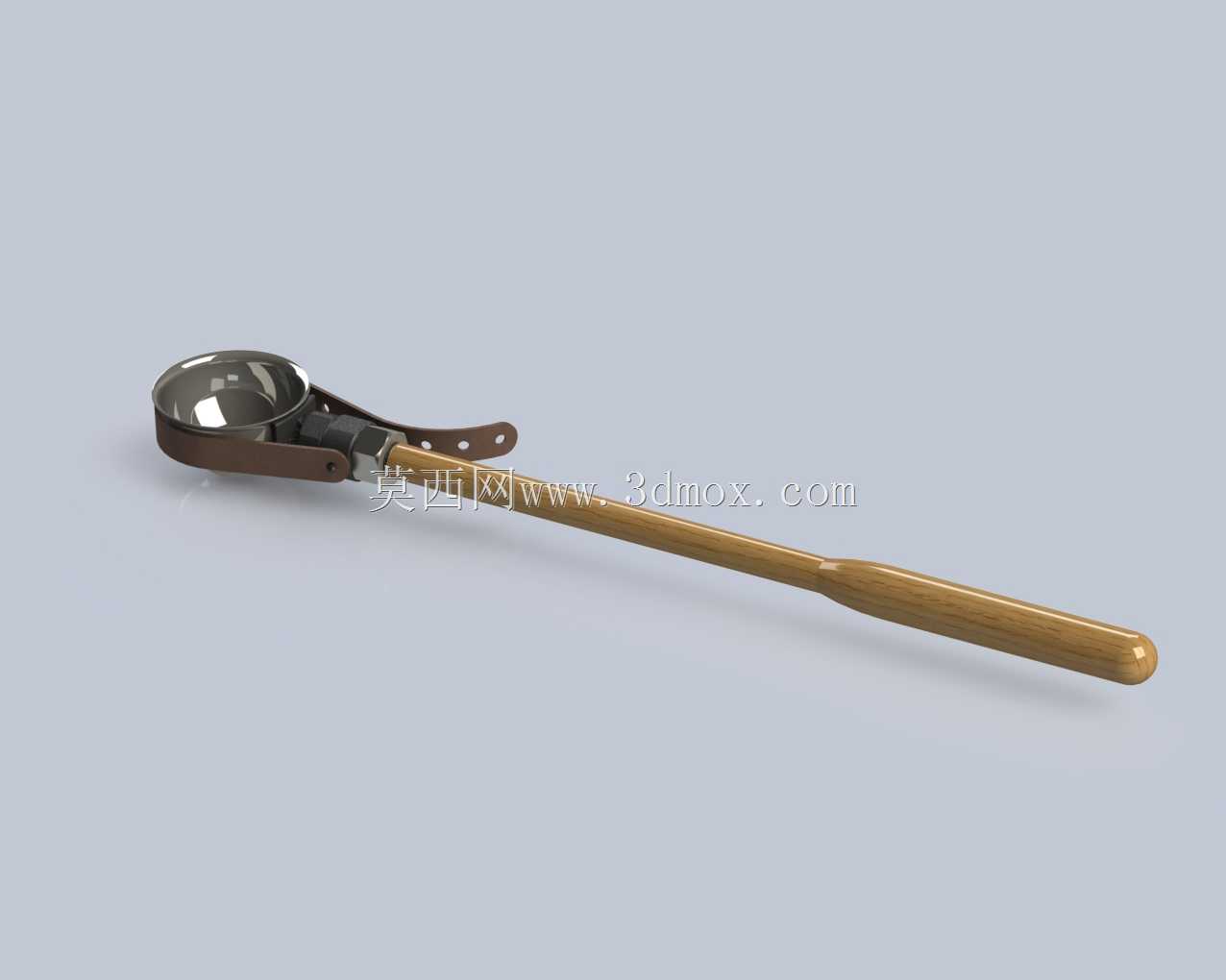

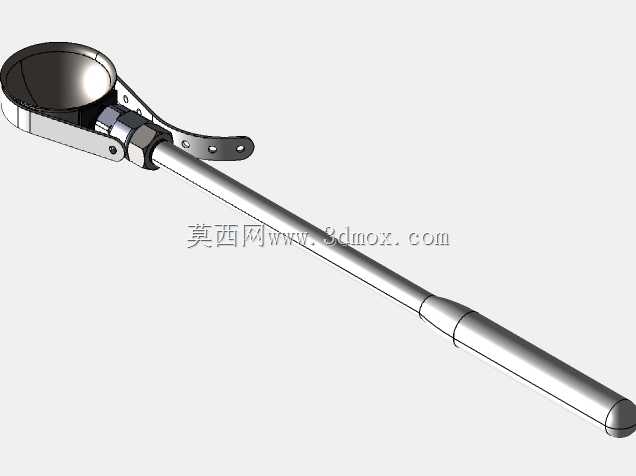

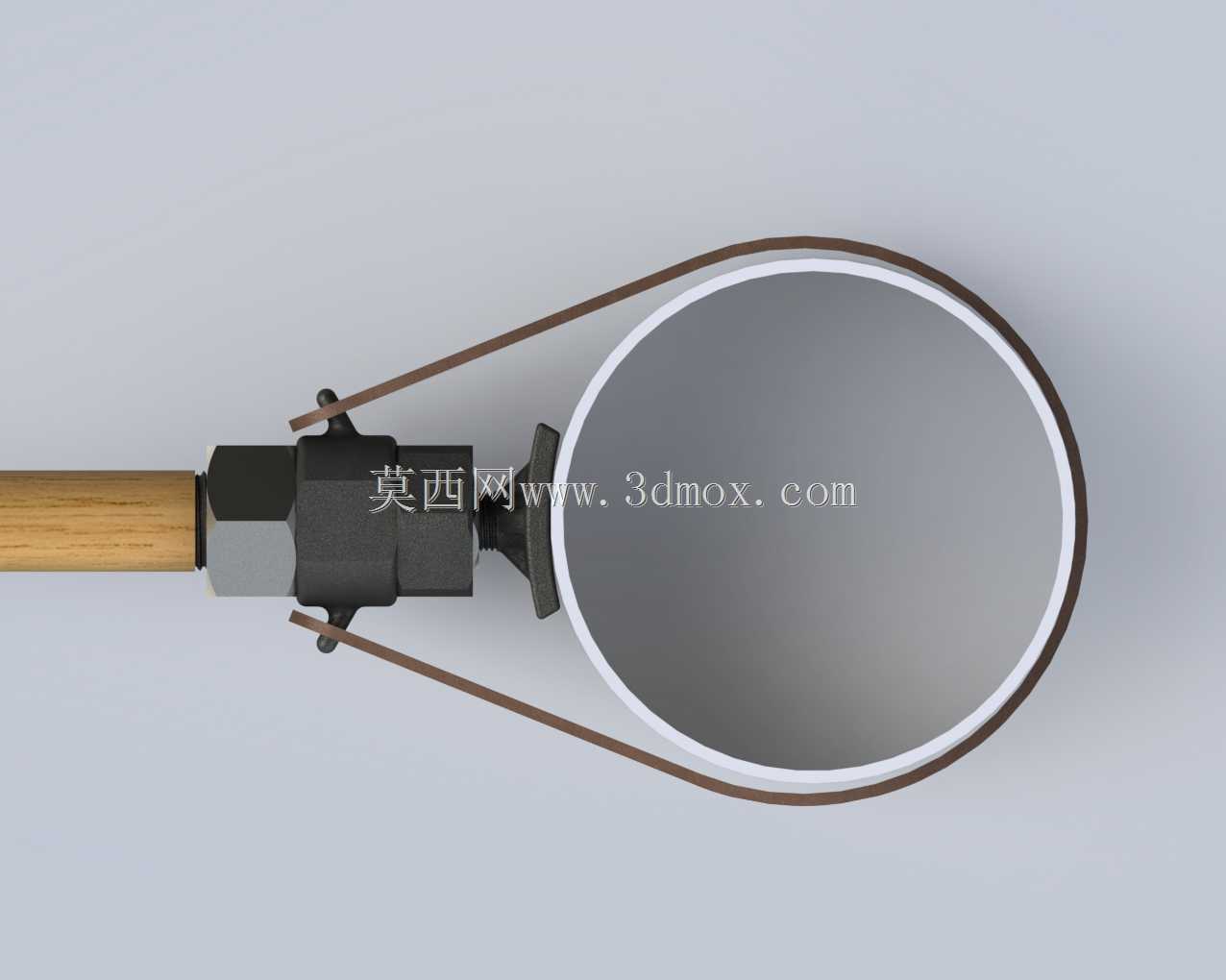

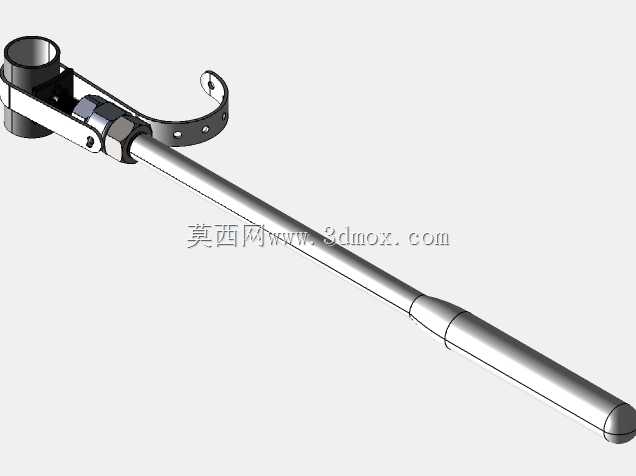

在带传动设备的运维与装配场景中，皮带张紧度的适配调整一直是影响传动效率、皮带使用寿命的核心环节，这款带手柄的可调式皮带夹，正是针对小载荷开式带传动场景的张紧定位需求设计的实用结构。不同于常规固定式皮带压块需要借助额外扳手拧动调整的操作逻辑，这款结构集成了长操作手柄，操作人员无需额外工具即可完成张紧度的粗调动作，在设备日常巡检、临时张紧调整的场景下，能够大幅缩短操作耗时，尤其适合布置在设备外侧、需要频繁调整张紧度的传动点位。从功能实现逻辑来看，该结构通过前端带弧形托面的金属卡座承托皮带背面，避免张紧过程中皮带局部应力集中造成的磨损，卡座与皮带接触的弧面做了抛光处理，粗糙度控制在合理区间，既不会刮伤皮带表层的橡胶材质，也能在张紧状态下提供足够的摩擦力避免皮带打滑偏移。连接卡座的皮质绑带预留了多组调节孔位，可适配不同宽度、不同初始张紧需求的皮带安装，调整时扳动长手柄，通过手柄端部的挂钩结构拉动绑带收束，带动卡座向张紧方向位移，待皮带张紧度达到传动要求的挠度区间后，拧紧结构上的锁紧螺母，即可将所有活动部件锁止在固定位置，避免设备运行过程中受振动影响出现松脱移位。设计过程中充分考虑了安装边界的适配性，长手柄采用木质握柄与金属杆身的复合结构，握柄段做了收腰处理，贴合人手握持的发力角度，操作时的力臂长度经过反复校核，既保证操作人员扳动时不需要施加过大的作用力，也不会因为力臂过长导致结构整体占用空间过大，可适配安装空间局促的设备侧壁点位。金属卡座的弧形内径按照常用三角带、平皮带的截面曲率做了适配优化，不会出现卡滞皮带、阻碍皮带正常传动的问题，皮质绑带的柔性特质也能在张紧过程中自适应皮带的微小形变，避免硬连接结构对皮带造成的硬性挤压损伤。在实际应用中，这类张紧夹多用于小型木工机械、食品加工输送线、农用小型传动设备的带传动点位，这类场景往往没有配置自动张紧轮结构，皮带运行一段时间后出现松弛时，不需要拆解传动护罩重新调整电机安装位，仅通过该夹具即可快速完成张紧度补偿，大幅降低设备运维的人力成本。结构上的锁紧螺母采用标准粗牙螺纹，锁止可靠性强，能够承受设备运行过程中的持续振动载荷，不会出现自行松退的问题，手柄在锁止完成后可自然垂落在设备侧边，不会突出于设备外轮廓造成磕碰风险。
