一英寸带钢丝骨架柔性透明软管结构

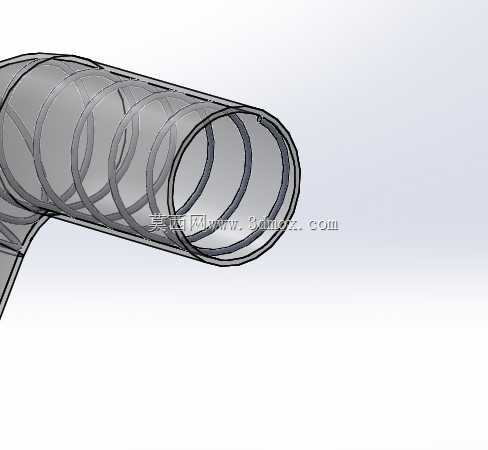

这款一英寸规格的内嵌钢丝骨架透明软管，在流体输送场景中有着极高的适配性，日常多用于低压工况下的水、弱腐蚀性溶剂、轻质油料的输送作业，在小型化工实验装置、食品加工临时管路、园林灌溉接驳、设备冷却循环回路中都能见到这类管路的应用。从结构设计来看，管体采用透明高分子材质作为主体基材，内嵌螺旋排布的钢丝作为支撑骨架，这种结构既保留了透明材质可直观观测管内流体流动状态、及时发现管路堵塞或气泡残留的优势，又通过钢丝骨架解决了纯塑料软管在弯折时容易出现死折、阻断流道的问题，哪怕在小半径转弯的布管场景下，管体也能维持通畅的过流截面，不会因为弯折导致流量骤降。设计过程中需要重点考量几个核心边界：首先是管体的公称通径严格匹配一英寸管路接驳标准，端部可以直接适配同规格的宝塔接头、快插接头，不需要额外做变径处理；其次是钢丝骨架的螺距经过反复校核，螺距过大则管体抗弯折能力不足，负压工况下容易出现吸瘪变形，螺距过小则会大幅提升管体刚性，导致布管时弯折难度增加，无法适配复杂的走线空间；另外管体内外壁的光滑度也有明确要求，内壁光滑可以降低流体输送过程中的沿程阻力，减少介质残留，外壁光滑则能降低管路与周边设备剐蹭时的磨损，延长实际使用寿命。在实际安装使用时，这类软管的弯曲半径不能小于管体外径的六倍，否则长期使用会导致骨架应力集中，出现钢丝戳破管壁的问题；管体端部接驳接头时，需要搭配对应规格的喉箍紧固，紧固力矩不能过大，避免管壁被过度挤压出现开裂，同时也要保证密封性能，避免输送介质时出现渗漏。不同于纯橡胶管或者纯硬管，这种带钢丝骨架的透明软管兼顾了柔性与结构强度，在需要经常调整管路走向、同时需要观测内部流体状态的场景下，有着不可替代的优势，建模过程中对螺旋钢丝的排布、管体弯折处的形变还原都做了精准还原，能够直接用于管路布局的干涉校验、装配模拟，帮助设计人员提前预判布管时可能出现的空间冲突问题，减少现场安装时的调整工作量。
