米字槽沉头平板螺钉三维结构设计

这款米字槽沉头平板螺钉，是日常结构装配中极为常用的一类紧固件，在消费电子外壳装配、小型仪器仪表内部结构固定、薄钣金件拼接、塑料壳体锁附等场景中都有极高的出镜率。不同于外露式的盘头螺钉，沉头结构的设计核心，是让螺钉头部完全沉入被连接件的沉孔内，装配完成后连接件表面保持齐平，不会出现凸起的螺钉头剐蹭线缆、影响外观平整度、干涉其他部件运动轨迹的问题，尤其适合对安装面平面度有要求、外部无多余容纳空间的紧凑装配场景。

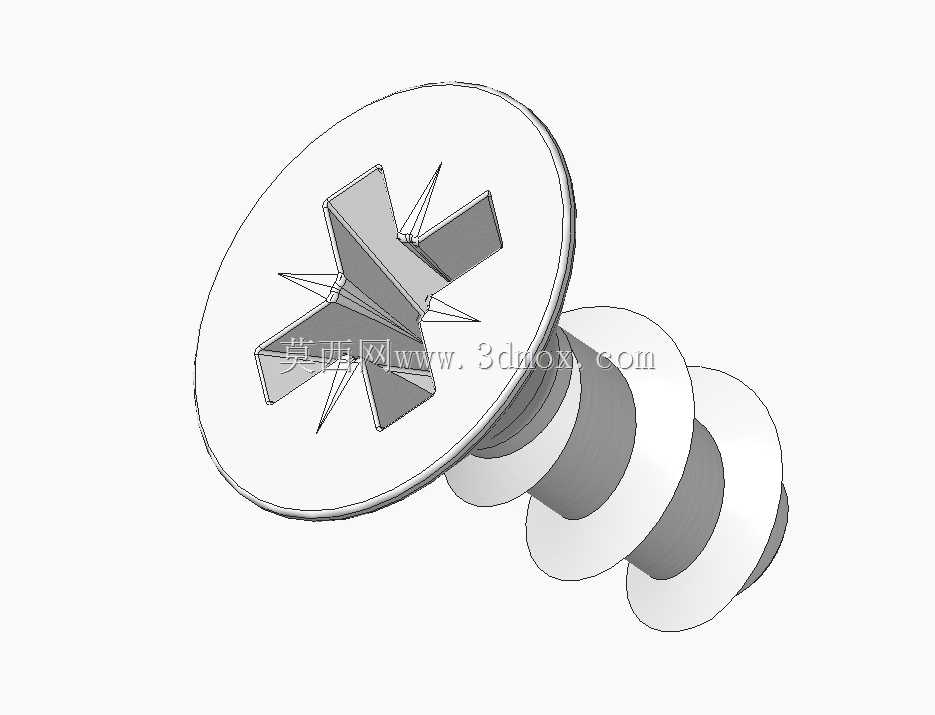

从驱动结构来看，这款螺钉采用PZ米字槽设计，相比普通十字槽，米字槽的驱动接触面更大，螺丝刀批头与槽口的啮合面积更充足，锁附过程中不容易出现打滑、槽口拧花的问题，不管是手动螺丝刀装配，还是电动起子的批量锁附作业，都能更稳定地传递扭矩，降低装配过程中螺钉报废的概率，也能减少批头磨损带来的耗材成本。尺寸参数上，这款螺钉公称直径3.8mm，螺杆有效长度8mm，属于小规格紧固件范畴，设计时需要严格匹配被连接件的沉孔尺寸：沉孔的锥角要与螺钉头部的锥面角度完全贴合，才能保证锁附后头部完全沉平，不会出现局部凸起或者锁附歪斜的问题；沉孔的深度要略大于螺钉头部的厚度，预留0.1-0.2mm的装配余量，避免因零件加工公差导致螺钉头高出安装面。

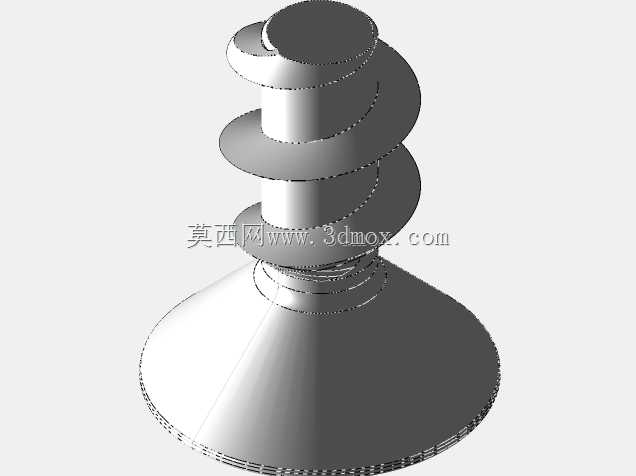

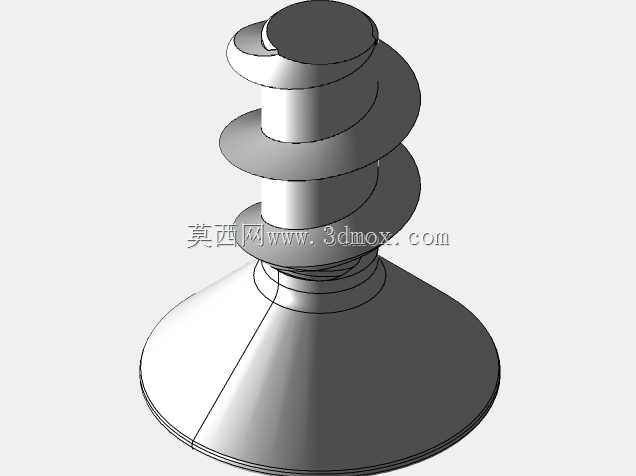

螺杆部分的螺纹设计适配薄板类零件的锁附需求，不需要预先加工完整的内螺纹，在塑料件或者厚度1-2mm的薄钣金上直接预制导向底孔，就可以通过螺钉自攻完成锁附，省去了攻丝工序，能有效提升小型产品的装配效率。建模过程中，需要重点还原头部锥面与螺杆的过渡圆角，这个位置是螺钉应力集中的高发区域，如果过渡处做尖锐直角处理，锁附时扭矩过大很容易出现头部断裂的问题，合理的圆角过渡能分散应力，提升螺钉的抗扭强度。同时米字槽的建模要保证槽口的深度、对称度符合标准，避免出现槽口偏位导致批头无法正常啮合的问题，槽口边缘的微小倒角也不能忽略，能引导批头顺利导入槽位，提升装配的顺畅度。

在实际选型时，这款螺钉适合总锁附厚度在3-6mm之间的叠层零件，锁附时需要控制扭矩在合理区间，扭矩过小会导致锁附不牢、零件出现松动异响，扭矩过大则可能滑牙或者直接拧断螺杆，尤其是在塑料壳体上使用时，还要考虑塑料的蠕变特性，预留合适的扭矩余量，避免长期使用后螺钉出现松脱。
