立式不锈钢巴切克浪涌处理罐体结构

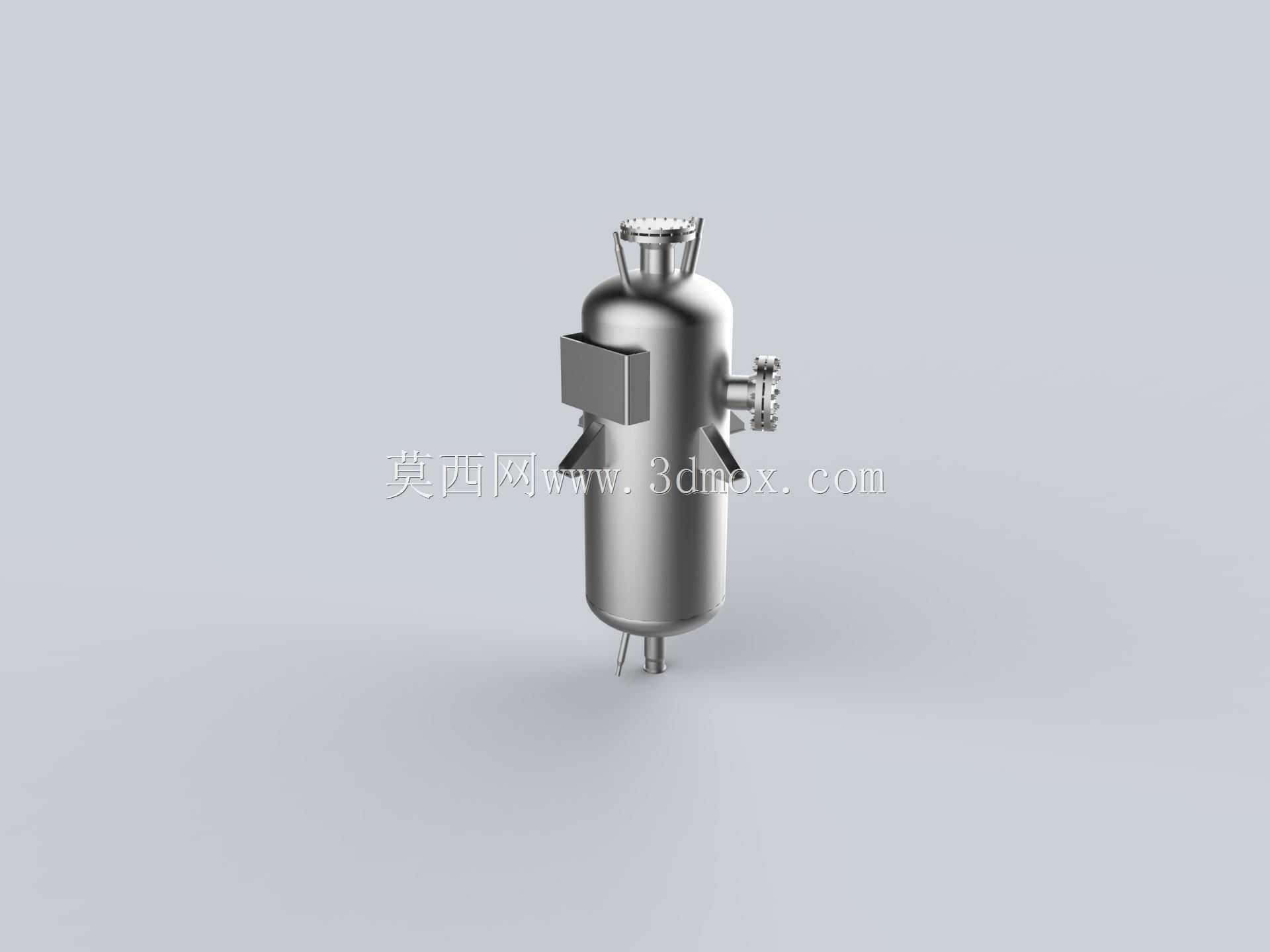

在流体输送管网、精细化工配料、制药纯化水系统的实际工况中，管路内的压力浪涌、瞬时流量冲击是长期困扰运维人员的问题，这类瞬时冲击不仅会造成压力仪表、阀门密封件的疲劳损坏，还可能导致管路焊缝开裂、后端计量设备精度失准，巴切克浪涌处理罐体正是针对这类工况开发的专用流体处理设备。从结构设计来看，该设备采用立式承压罐体构型，主体为等径直筒段搭配上下椭圆封头，这种构型在同等容积下承压性能最优，同时能减少内部流体的死区占比，避免介质长期滞留引发的沉积、变质问题。罐体顶部设置快开式检修接口，日常运维时无需拆卸整体管路即可完成内部滤芯、缓冲组件的更换与清理，侧面预留的侧装接口可根据实际工况选配压力传感器、排气阀或者旁通管路，底部的支腿结构采用三点式支撑，安装时可通过支腿底部的调节螺栓调整罐体垂直度，适配不同平整度的安装基面，支腿的安装孔位间距经过核算，能匹配常规工业厂房的设备安装钢梁、混凝土基础的预留孔距，无需额外定制转接支架。设计过程中重点考量了流体在罐体内部的流道走向，进入罐体的流体首先经过扩容腔减速，避免高速流体直接冲击内部过滤元件，浪涌带来的瞬时压力峰值会在扩容腔内得到缓释，再经过内部的整流、过滤组件后从侧部出口稳定流出，有效削减管路内的水锤效应与压力波动。罐体侧壁预留的方形安装位可适配压差检测装置，实时监测内部组件的堵塞情况，当进出口压差达到设定阈值时即可安排运维更换，避免因组件堵塞导致的管路通流能力下降。这类设备在实际选型时，需要根据管路的公称通径、设计压力、日常流量峰值匹配对应的罐体容积，该三维结构完整还原了罐体的外部接口位置、支撑结构尺寸、外接部件的安装方位，结构设计人员可直接参考该模型完成管路排布、安装空间预留，也可根据具体项目的防腐要求、承压等级调整罐体壁厚、接口法兰标准，适配不同行业的流体处理需求，比如在食品饮料行业可将罐体材质更换为卫生级抛光不锈钢，在化工腐蚀工况下可衬塑或者选用合金材质，整体结构的模块化程度较高，改型设计时无需大幅调整主体构型，仅需针对接口、壁厚做参数调整即可快速完成适配。
