工业用PPH袋式过滤设备结构设计

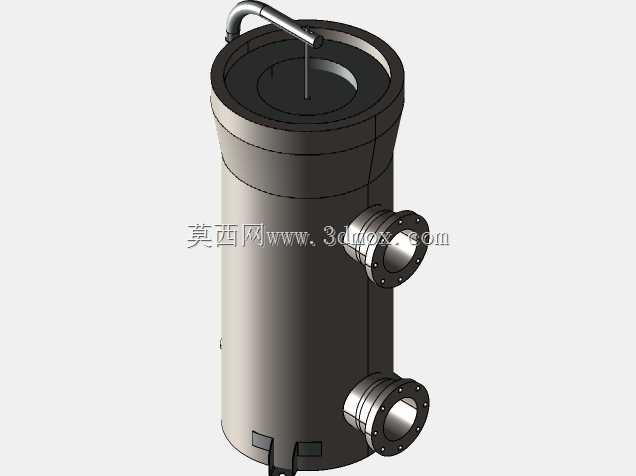

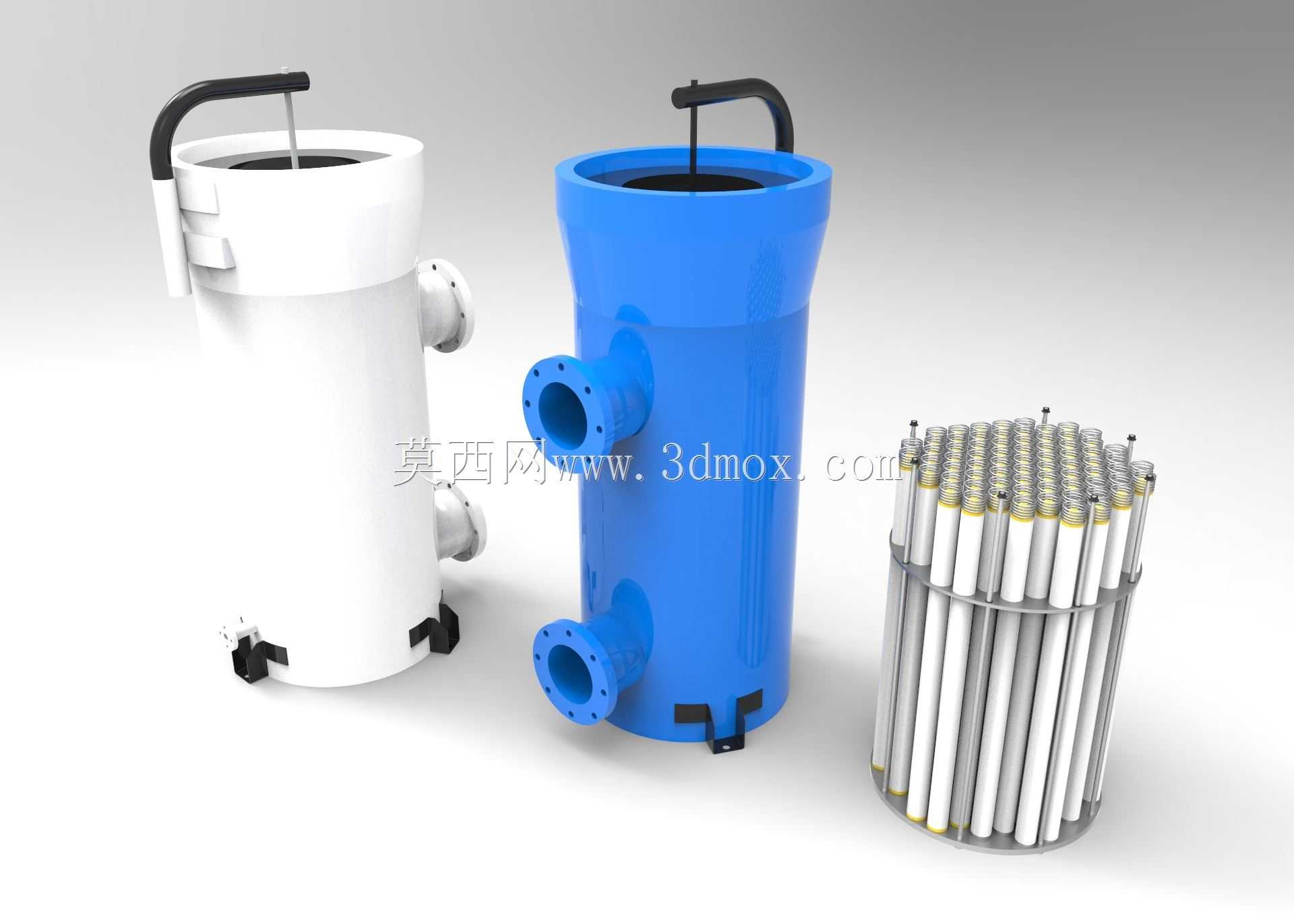

这款过滤设备主要面向化工流体输送、循环水处理、轻工制程料液净化场景设计，可拦截流体中的固体颗粒、絮状杂质，保障后端管路、泵阀、换热设备不被异物卡涩或磨损，也能满足制程中料液的洁净度要求。从结构上看，设备采用快开式上盖设计，顶部配置带防滑握把的压紧机构，无需额外工具即可快速开启上盖更换内部过滤袋或滤芯，日常运维的拆装效率比螺栓紧固式结构提升六成以上，适合需要频繁更换滤材的连续生产工况。筒体侧面预留的法兰接口采用标准化工管道对接尺寸，可直接与同管径的PP、UPVC管路匹配，进出口的流向标识清晰，安装时无需额外核对流道方向，降低现场配管的出错概率。筒体底部设置的支撑脚带有安装孔位，可直接固定在设备机架或者水泥基础上，支撑脚的高度预留了排污阀的安装空间，底部排污口可在设备反冲洗或者排空残液时快速排净筒体内积液，避免残液长期滞留滋生微生物或者腐蚀筒体内壁。内部的滤芯组件采用多根平行布置的折叠滤元结构，滤元通过顶部的压板压紧定位，进液从筒体侧口进入后，先经过布流环均匀分散到滤元外侧，透过滤元的洁净流体从中心集液管汇总后从出口流出，这种布流结构能避免进液直接冲刷单侧滤元，让每根滤元的纳污量均匀分布，延长整体滤材的使用寿命。设计时充分考虑了塑料筒体的承压特性，筒体壁厚按照0.6MPa工作压力核算，筒身的加强筋沿轴向均匀布置，抵消内部水压带来的环向张力，避免长期承压出现筒身鼓胀变形的问题。上盖的密封采用嵌入式橡胶圈，压紧后密封面完全贴合，无泄漏间隙，可适配弱酸碱、普通水性流体的输送工况。两种不同配色的筒体结构可适配不同的管路系统配色需求，蓝色款多用于工业循环水系统，白色款多用于净水或者食品级流体输送场景，内部滤芯组件可根据过滤精度需求更换不同精度的滤元，适配从5微米到200微米不等的过滤需求。安装时需要注意设备周边预留至少半米的操作空间，方便上盖开启和滤材更换，设备的垂直安装偏差需控制在2度以内，避免内部滤元偏斜导致密封失效，进出口管路需设置独立支撑，避免管路重量直接压在筒体接口上造成接口开裂。
