三角分舱式传感器防护包装模块化组件

这款模块化组件主要面向精密传感器的出厂包装、中转运输及终端交付场景，解决传统统一规格包装适配性差、防护冗余或不足、定制成本高的行业痛点。在实际产线应用中，传感器类精密元器件出厂前需要完成外观检测、性能校准后再入仓包装，传统包装往往需要根据单次订单的传感器数量、外形尺寸单独开模制作内衬，小批量订单的包装成本占比甚至能达到元器件本身成本的15%以上，且不同批次包装无法通用，仓储端需要囤积数十种不同规格的包装内衬，占用大量仓储空间。

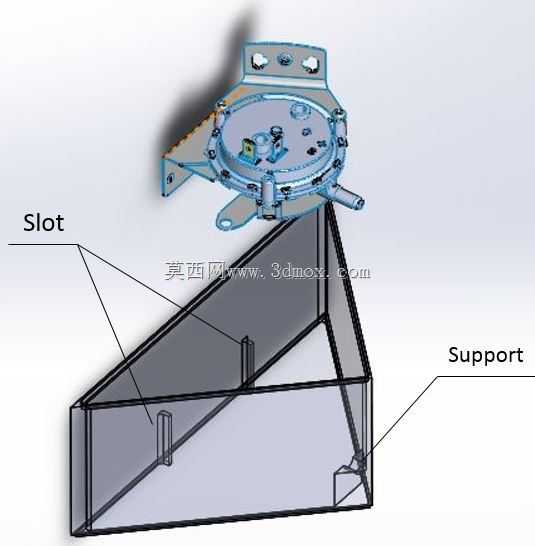

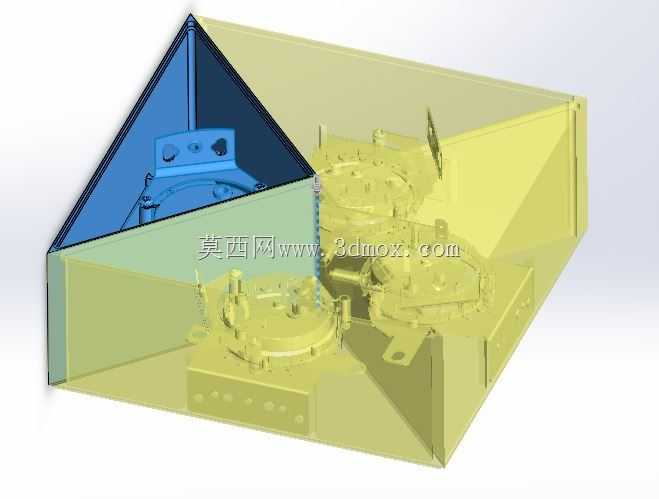

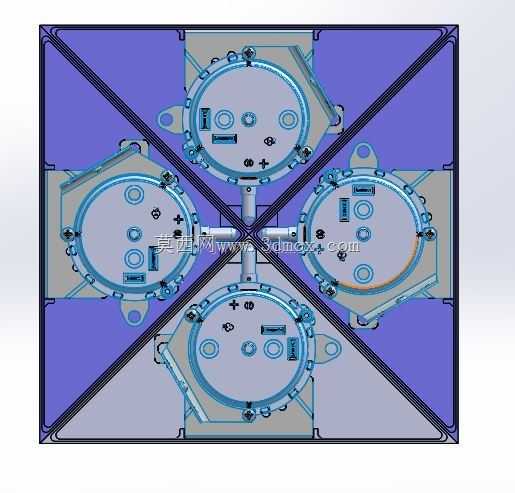

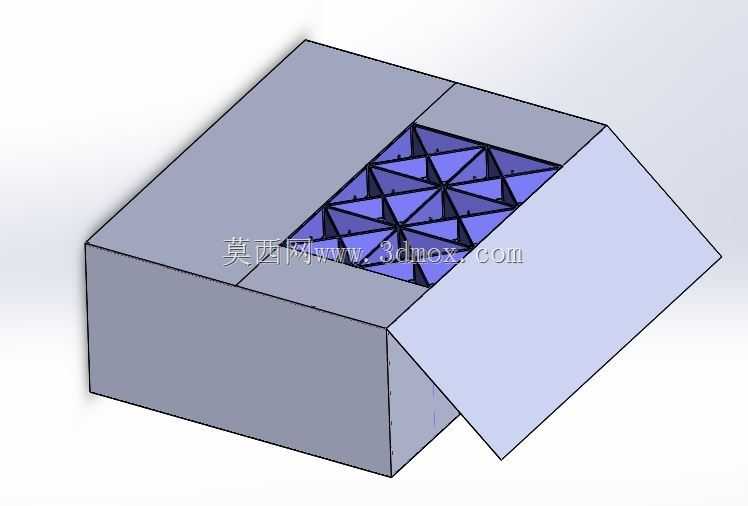

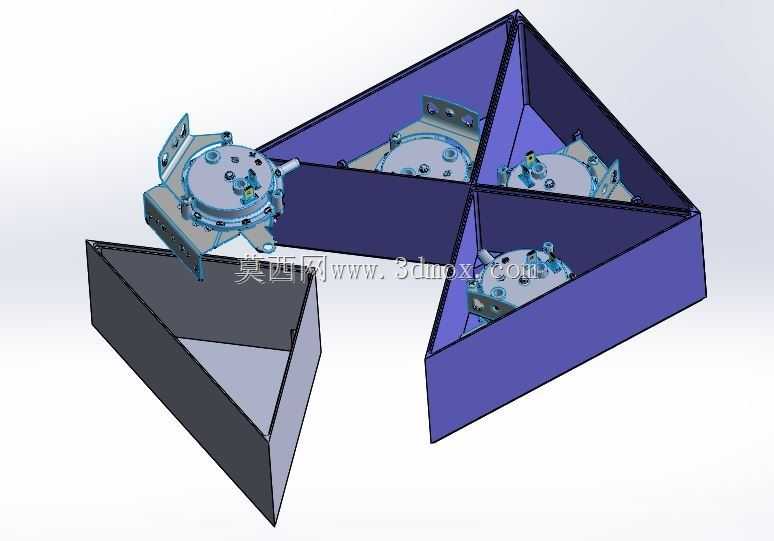

该组件采用正三角形分舱的结构设计思路，单个三角舱体可独立容纳单只带安装底座的传感器，舱体内腔预留了传感器接线端子、安装凸耳的避让空间，舱壁采用带一定韧性的硬质结构，既可以抵抗运输过程中的侧向挤压，也能避免磕碰对传感器膜片、接线引脚造成的损伤。多个三角舱体可以通过侧边的拼接结构组合成不同容积的整体包装单元，既可以单舱独立包装单只传感器发样，也可以四舱组合适配常规四件装的批量订单，还可以根据订单数量灵活拼接更多舱体，不需要额外开模制作不同规格的包装内衬。

从安装边界来看，单个三角舱的外形尺寸适配市面上绝大多数常规量程的压力传感器、差压传感器的外形尺寸，舱体内部的定位卡槽可以直接卡接传感器的安装法兰边，不需要额外添加缓冲泡棉，传感器放入后轴向、径向的窜动量控制在0.2mm以内，完全满足公路、快递运输的振动防护要求。舱体拼接采用楔形卡扣结构，拼接后整体结构的抗扭强度可以承受1米高度的自由跌落冲击，不会出现舱体散开、传感器脱出的问题。

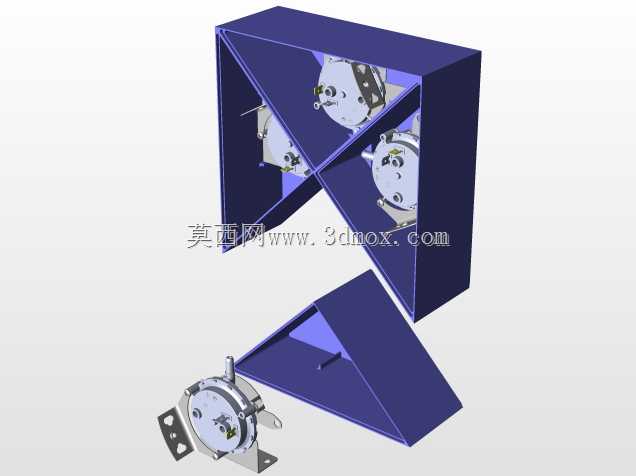

在结构设计上，该组件摒弃了传统包装的上下盖开合结构，采用侧滑抽拉的取放方式，操作人员在产线包装时不需要对齐上下盖的定位卡扣，单只传感器的包装耗时可以缩短40%左右。同时舱体本身可以重复使用，终端用户收到传感器后可以将舱体作为传感器的临时存储收纳盒使用，也可以退回产线重复用于包装环节，相比一次性泡棉内衬更符合制造业降本及循环利用的需求。针对不同外形尺寸的异型传感器，只需要更换对应舱体的内部卡槽嵌件，不需要改动外部拼接结构，就能快速适配新的传感器型号，大幅缩短定制包装的开发周期，小批量定制订单的包装交付周期可以从原来的7天压缩到1天以内。
