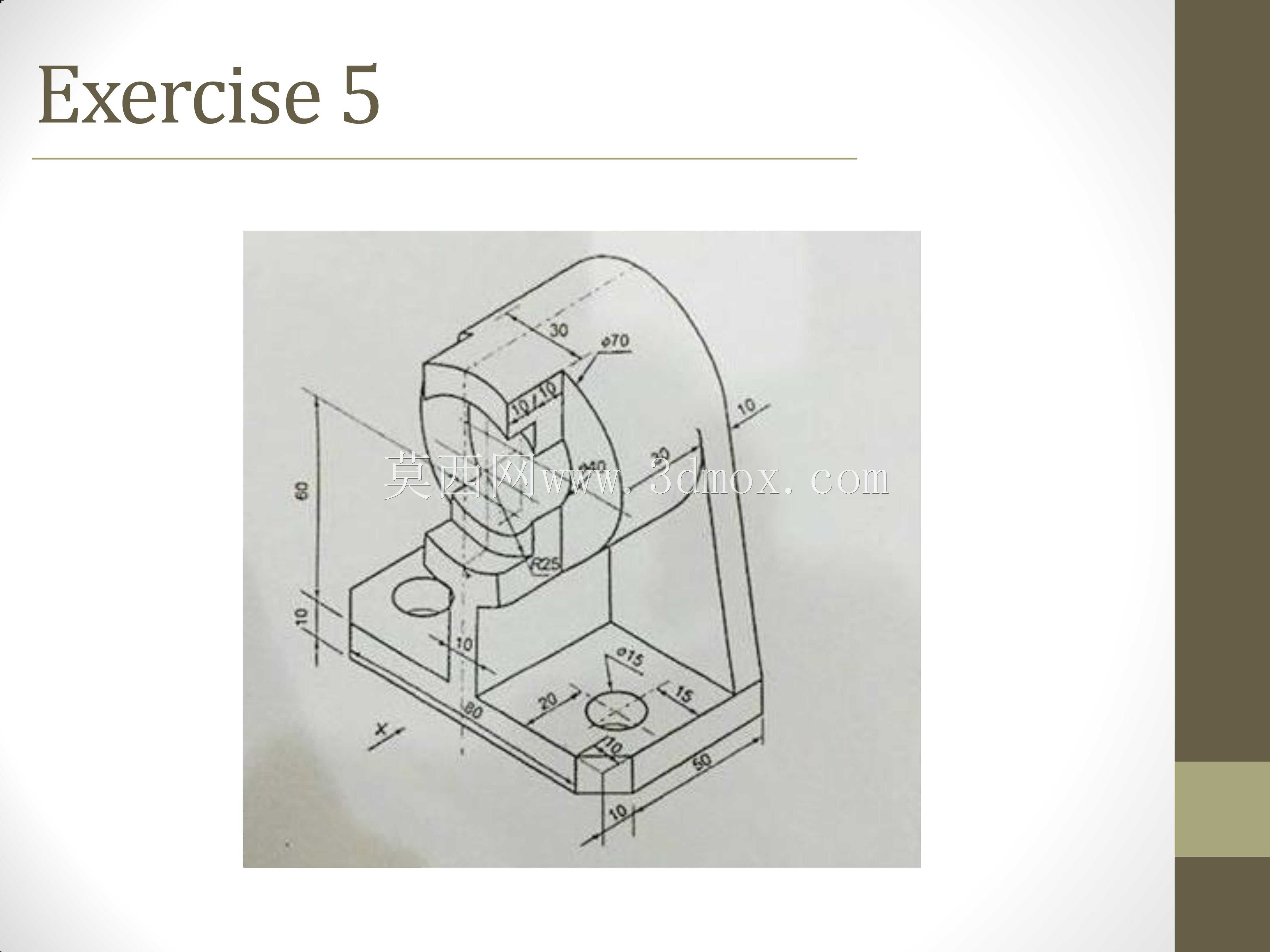

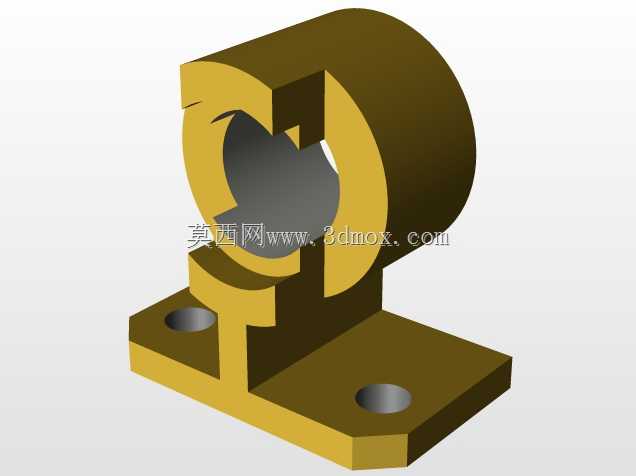

带圆弧支座的立式安装机械支撑构件

该支撑构件多用于小型工装夹具的定位承载、轻型检测设备的主体支架，也可作为教学实训场景中机械结构认知的典型案例，在小型自动化生产线的工位承载单元中也能见到同类结构的应用，主要承担上部回转类零件的定位支撑、下部与安装平台的刚性连接作用，可承受中等载荷的径向与轴向作用力，适配小尺寸轴类、筒类零件的装夹定位需求。从结构设计逻辑来看，构件采用下宽上窄的整体构型，底部为矩形安装底座，底座上预留两组安装孔位，一组为靠近边角的沉头通孔，用于穿设螺栓将整个构件固定在安装平台上，孔位周边做了局部加厚处理，避免螺栓锁紧时底座出现应力开裂；另一组为底座中部的定位销孔，用于构件安装时的快速对位，减少装配调整时长。上部的圆弧支座部分采用半开放的圆弧型腔，型腔内径适配常见的小直径回转零件，型腔侧壁预留了锁紧螺钉的过孔，可通过顶丝将装入型腔的零件锁紧固定，防止工作过程中出现窜动。圆弧支座与底部底座之间通过倾斜的加强筋连接，筋板厚度均匀，既避免了直角连接带来的应力集中问题，也能在控制整体重量的前提下提升结构的抗扭、抗弯刚度，减少承载时的形变偏移。从尺寸边界来看，底座的长宽尺寸控制在常规小型安装工位的适配范围内，整体高度满足上部装夹零件的操作空间需求，所有外露棱边均做了小尺寸倒角处理，既去除了加工毛刺避免装配时划伤操作人员，也能减少应力集中点提升结构疲劳强度。设计过程中优先考虑了加工工艺性，底座平面、圆弧型腔均可通过常规铣削加工完成，孔位加工可直接通过钻床或加工中心一次装夹完成，无需特殊定制刀具，能有效降低加工成本与生产周期。结构上的壁厚控制均匀，相邻部位的壁厚差控制在合理范围内，若采用铸件生产也能避免出现缩孔、浇不足等铸造缺陷，适配多种加工工艺路线。在实际使用场景中，该构件可单独作为小型承载支架使用，也可多个组合搭配构成多工位的定位工装，上部圆弧型腔可根据实际装夹零件的尺寸做适配调整，底座的安装孔位也可根据对接平台的孔距做对应修改，具备一定的结构拓展性。
