手摇式欧芹切碎料理工具结构设计

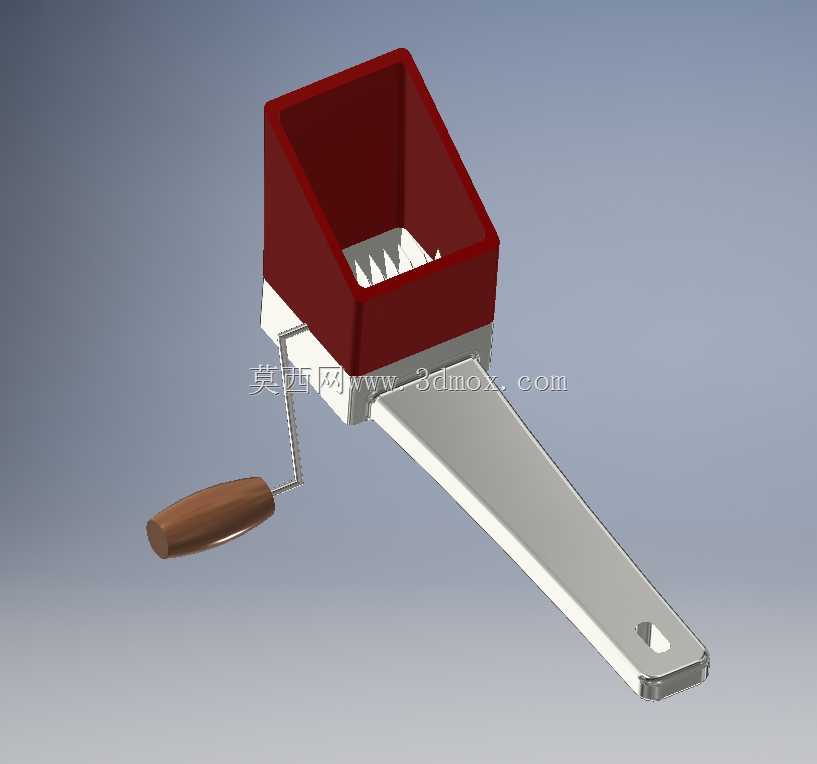

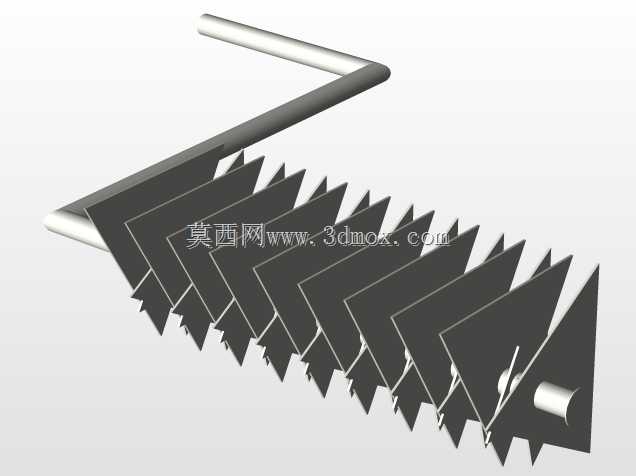

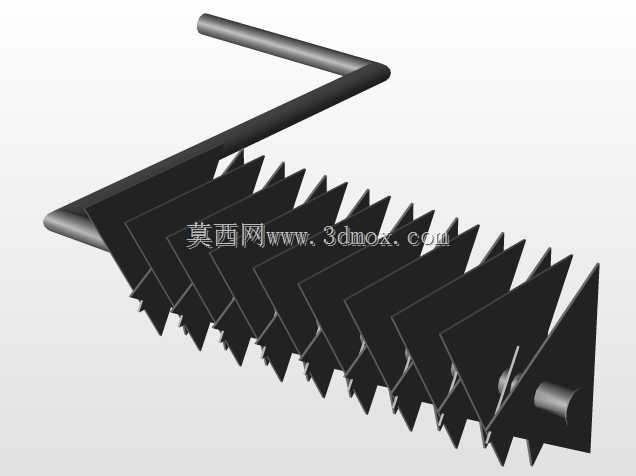

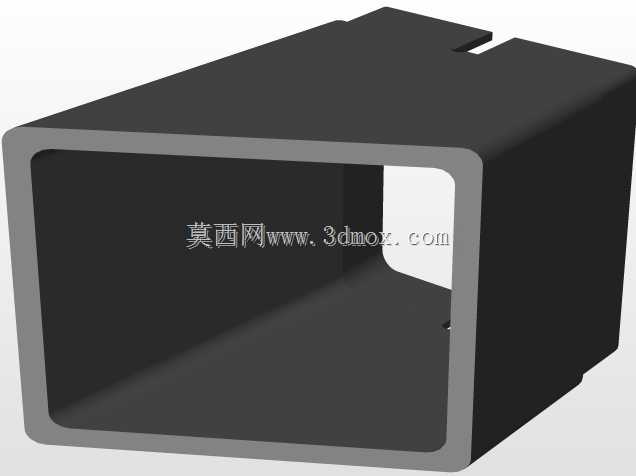

这款手动式欧芹切碎装置，主要面向小型餐饮后厨、家庭餐厨场景的香辛料细碎作业，区别于大型工业碎菜设备，它无需外接电源，依靠手摇驱动即可完成欧芹、细香葱这类小叶香辛料的均匀切碎，适配小批量、高频次的食材预处理需求，避免了电动设备启停繁琐、清洗死角多的问题。从结构设计来看，上部的敞口方斗是进料区域，斗体内置交错排布的锯齿形滚刀组件，摇柄通过侧方的传动杆与滚刀轴连接，摇动手柄时滚刀相对定刀做回转剪切，能将投入的欧芹茎叶剪切成均匀的碎段，不会出现电动设备高速打烂导致的食材汁水流失、纤维过度破损的问题。下方延伸的长条形金属支臂是操作支撑结构，使用时可将支臂搭靠在料理台边缘或者容器口沿，无需全程手持承托设备重量，支臂末端的开孔可用于悬挂收纳，节省餐厨台面的存放空间。设计过程中重点考量了操作的力臂匹配，摇柄的木质握套做了圆弧收腰处理，贴合手掌握持曲线，转动时不会硌手，传动结构做了隐藏式封装，避免食材残渣卡入传动缝隙，降低日常清洁的难度。进料斗采用上宽下窄的收口结构，既保证了投料时的操作空间，又能让食材自然滑向刀组区域，无需额外用工具推料，减少操作时的安全隐患。刀组的间隙设置在2mm左右，刚好匹配欧芹这类香辛料的切碎粒度需求，不会出现切得过碎成泥或者过长段影响使用的情况，整体结构没有复杂的卡扣连接，拆解后各部件可直接冲洗，适配餐厨场景高频清洁的使用要求。安装使用时没有复杂的固定要求，仅需将支臂平稳搭靠在支撑面即可作业，整体重量控制在单手可提的范围，挪动、收纳都十分便捷，针对小分量食材处理的场景，比大型切碎设备的灵活性更高，也不会出现少量食材粘在设备内壁无法取出的浪费问题。
