加油机立柱安装式带锁防护内阁结构

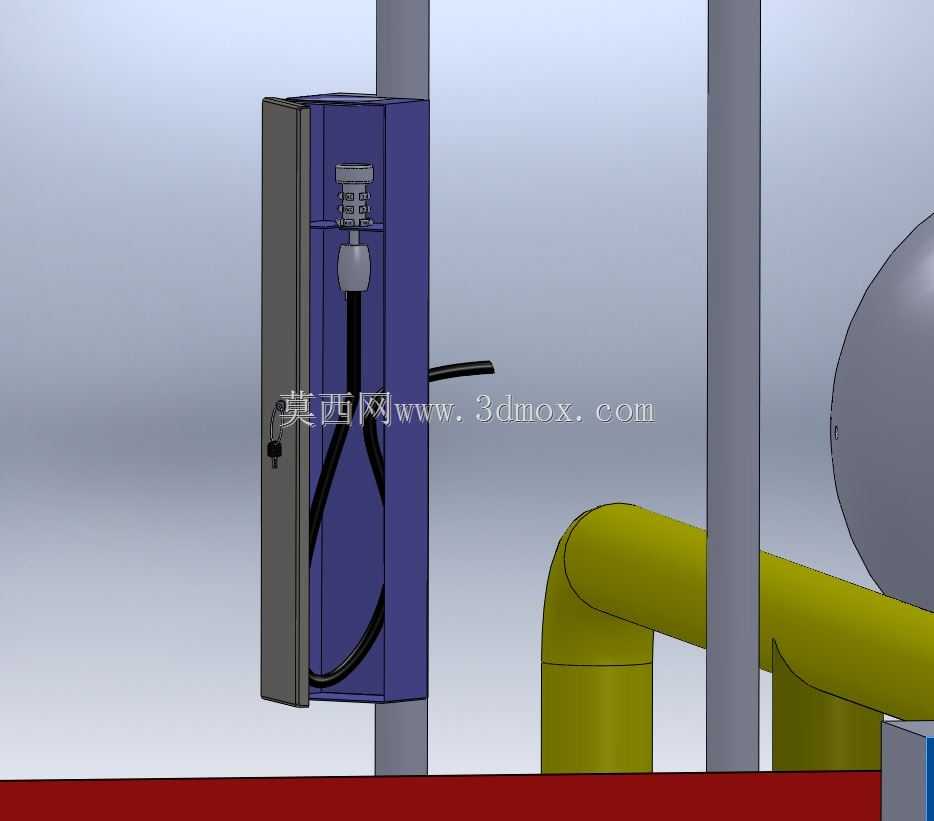

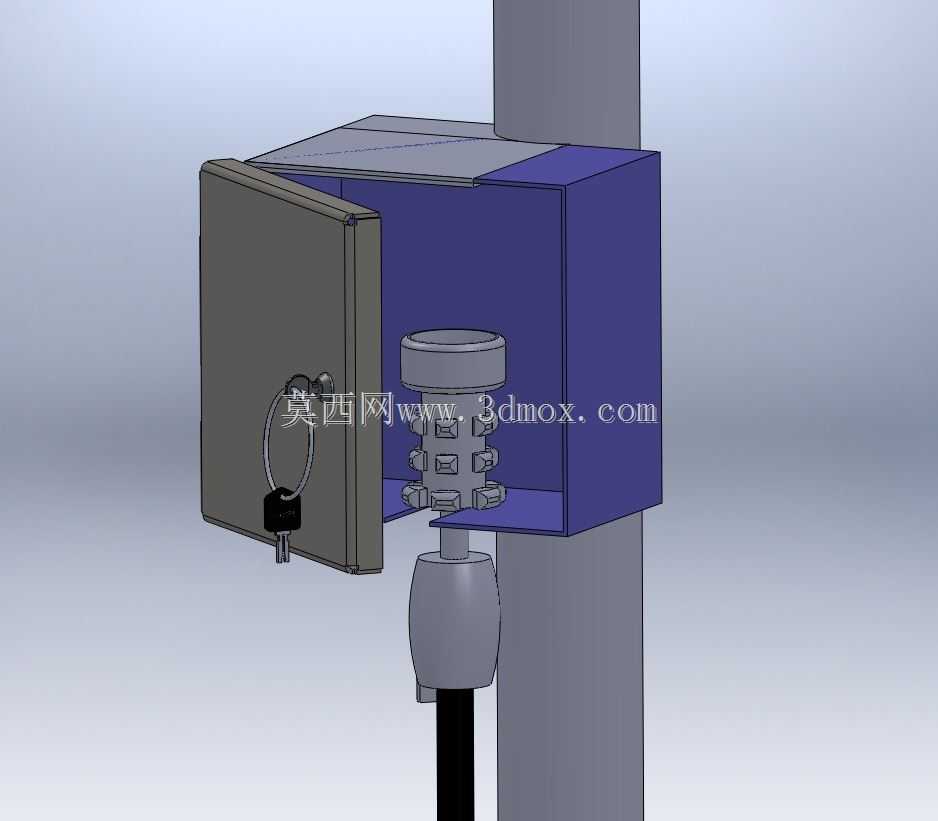

该柜体结构主要应用于燃油加注站户外作业场景，安装在加油机立柱侧方，核心作用是为加油机内部的油气控制阀、接线端子、流量校准组件等核心精密部件提供封闭防护空间，避免户外扬尘、雨水、非授权人员触碰带来的设备故障或安全隐患。从结构设计来看，柜体采用分体式钣金折弯成型思路，主体腔体为单侧开口的盒式结构，背部预留与立柱贴合的安装弧面，可通过抱箍或螺栓直接固定在加油机支撑立柱上，无需额外搭建安装支架，适配市面上主流直径的加油机立柱安装边界，安装后突出立柱表面的厚度控制在合理范围，不会遮挡加油操作区域，也不会对加油枪的收放、油管路的排布造成干涉。柜门采用单侧铰接的开合结构，铰链设置在腔体开口侧的边缘，开合角度可满足内部部件的检修、校准操作需求，柜门与腔体的贴合面做了折边翻边处理，闭合后可形成简易的挡水沿结构，减少雨水顺着缝隙渗入腔体内部的概率。柜门上集成了通用型柜锁结构，配套钥匙可实现柜门的锁闭管控，日常运维人员可通过钥匙开启柜门开展校准、检修、线路排查作业，非运维人员无法随意开启，可有效避免无关人员误碰内部阀件、调整流量参数带来的计量失准或安全风险。腔体内部预留了分层安装位，可根据实际搭载的阀件、接线模块尺寸调整安装板的固定位置，底部预留了穿线孔与管路过孔，可直接对接加油机内部的油气管路与信号线缆，无需在现场额外开孔加工，减少现场安装的工作量。从外形尺寸设计来看，整体腔体的宽度、高度均围绕内部搭载的阀组模块尺寸做紧凑化设计，在完全容纳阀件、预留接线操作空间的前提下尽可能压缩整体体积，既减少钣金材料的耗用，也降低柜体在户外受风面积，提升立柱安装后的结构稳定性，避免大风天气下柜体出现晃动、变形的问题。柜门闭合后与柜体表面齐平，边角位置做了钝边倒圆角处理，避免尖锐边角对过往加油人员、运维人员造成磕碰划伤，适配加油站这类人员流动较大的公共作业场景的安全要求。
