CM50-RS XL规格钣金安装固定支架

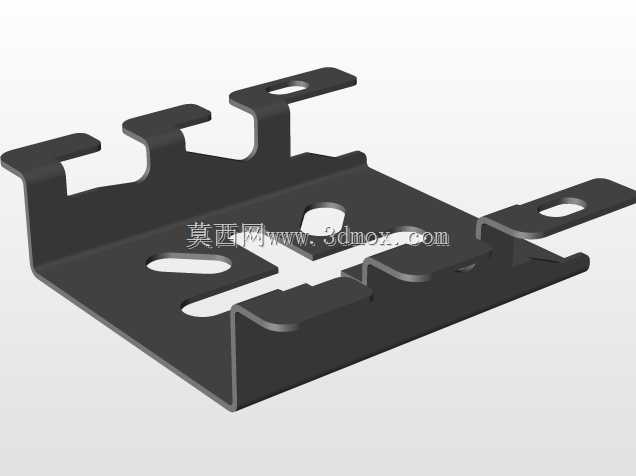

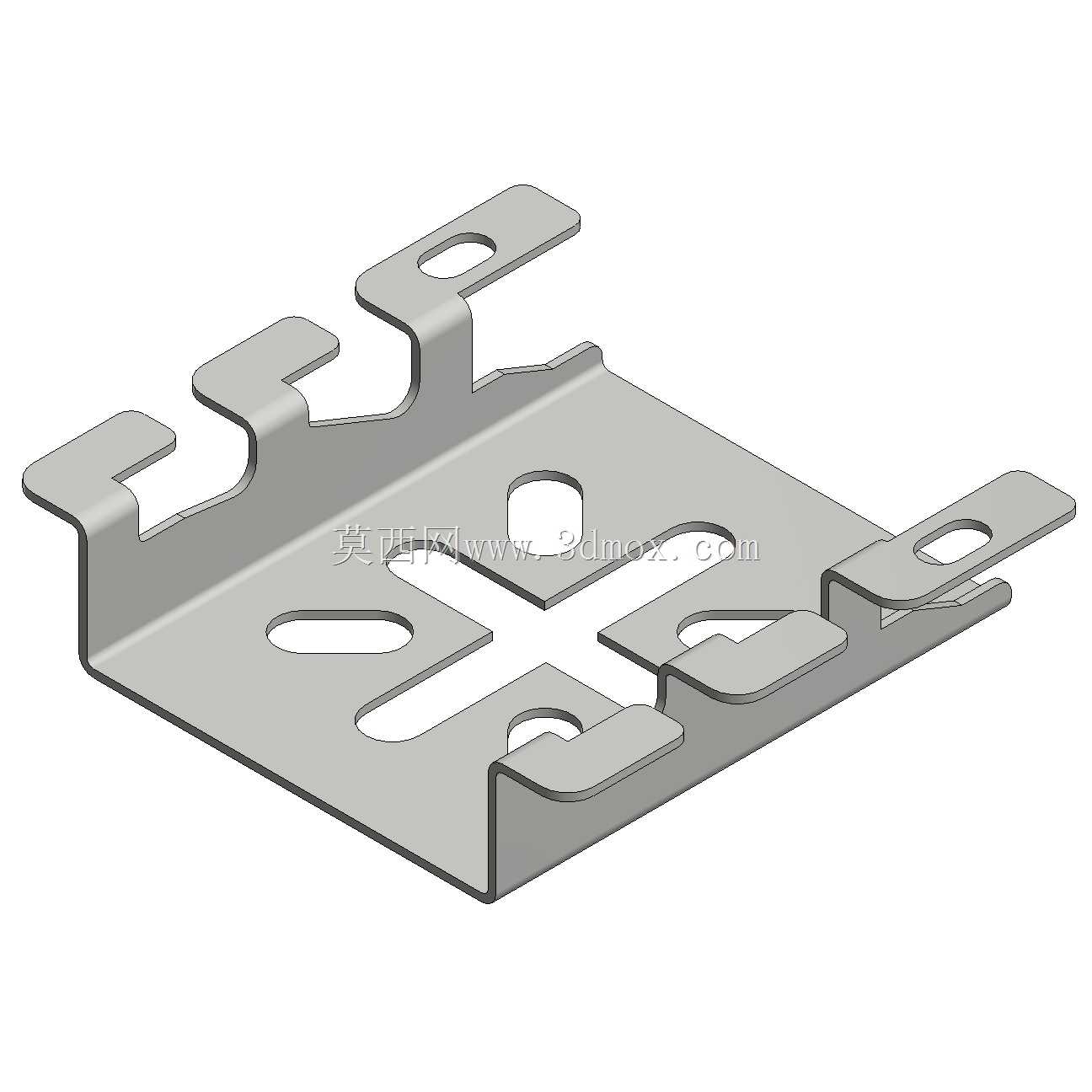

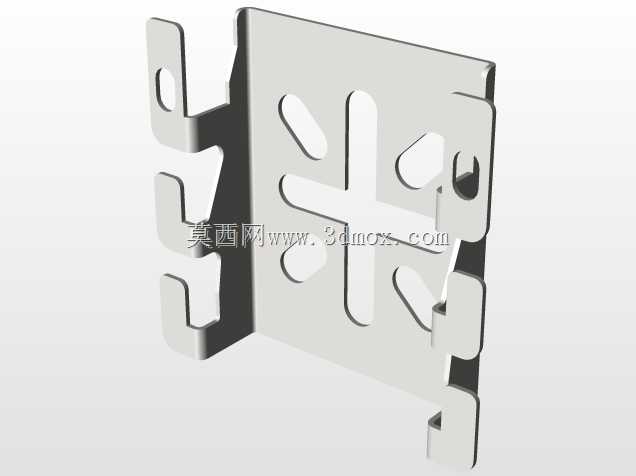

这类钣金安装支架多用于工业传感元件、小型气动组件、管线接驳模块的工位固定场景，在自动化产线的型材架体、设备侧装面板、防护栏预留位上都能见到同结构构件的应用，核心作用是为被装配件提供稳定的承载基面，同时通过预设的卡接、孔位结构减少现场钻孔、焊接的额外加工量。从结构设计来看，整体采用一体化钣金冲压折弯成型，没有额外的焊接拼接点，基材选用常规冷轧钢板冲压后做表面钝化处理，兼顾结构强度与加工成本控制。主体承载面为平整矩形结构，面上预留的长圆孔、异形开槽分别对应不同规格被固定件的安装孔距，长圆孔可提供±3mm的位置调节余量，抵消现场安装时的架体加工误差，中间的十字形开槽既可以减轻支架自身重量，也能为被装配件的尾部接线、凸起定位柱提供避让空间，避免安装时出现干涉。支架四周的折弯卡爪是核心的快装结构，每个卡爪的折弯高度、开口尺寸都匹配常用工业铝型材的槽宽规格，安装时不需要额外的螺栓从背部穿接，直接将卡爪卡入型材槽位后，配合被固定件的锁紧螺栓就能完成双向锁止，相比传统平板支架，安装效率能提升40%以上，同时卡爪上的小定位凸点可以卡在型材槽的防滑齿上，长期受振动也不会出现横向滑移。两端延伸出的带孔折弯耳位，是为跨工位的辅助固定预留的结构，当被装配件重量超过1.5kg或者存在持续往复振动工况时，可以在耳位处加装自攻螺钉或者抽芯铆钉，和安装基面做二次加固，避免单靠卡爪固定出现松脱。设计时的安装边界需要重点关注，支架整体折弯后的总高度不超过12mm，卡爪向外延伸的总宽度适配50系列工业铝型材的安装面，安装时需要预留至少8mm的侧边操作空间用于锁紧螺栓，主体承载面的平面度控制在0.2mm以内，保证被固定的精密元件不会因为基面倾斜出现检测、动作偏差。折弯处的内圆角统一取板材厚度的1.2倍，避免冲压折弯时出现应力集中导致的开裂，所有外露边缘都做了0.5mm的倒钝处理，安装操作时不会划伤作业人员，也不会割破被装配件的连接线缆。这类支架的结构通用性很强，除了工业设备上的元件固定，也可以用在电控柜内部的元器件安装、物流线的传感器固定、小型设备的脚垫支撑等场景，只需要根据被固定件的孔距调整面上的开孔位置，就能快速衍生出适配不同规格的同系列支架，不需要重新设计整体折弯结构，能大幅缩短同类型构件的设计开发周期。
