双轴并列式轴承支撑安装座结构

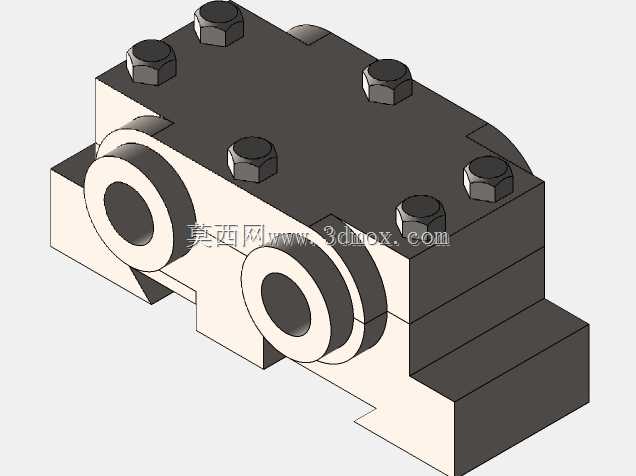

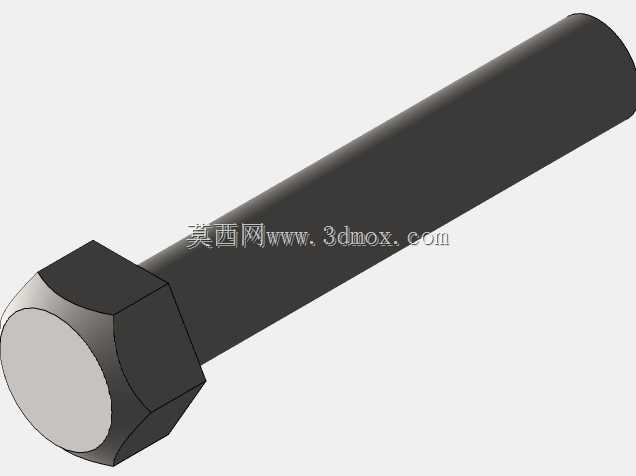

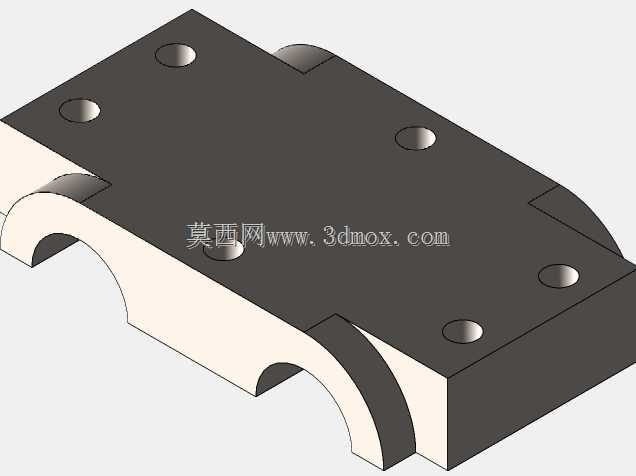

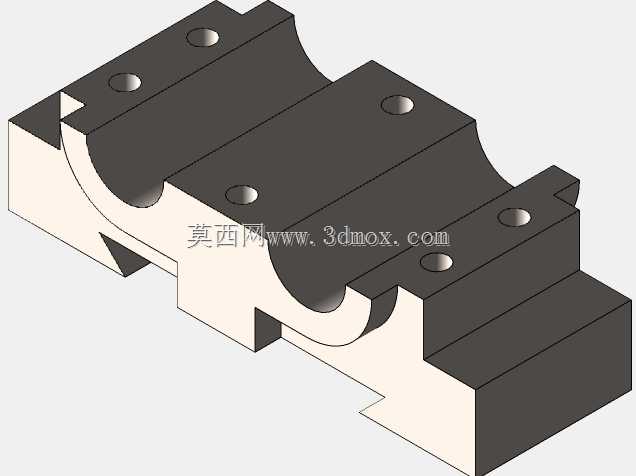

在常规带平行双轴输出的传动场景中，这类双轴承集成式支撑结构的应用十分普遍，相比单轴承座分散安装的方案，它能从基座本体层面保证两个轴孔的同轴度、平行度公差，避免分体安装时因装配基准偏差带来的轴系卡滞、轴承偏磨问题，常见于小型齿轮箱输入输出端、双导杆导向机构的端部支撑、并排输送辊道的固定端等工况。从结构设计逻辑来看，整个组件采用上下分体式的座体结构，上盖与下座通过六颗内六角圆柱头螺栓实现锁紧，这种拆分式设计首先解决了整料加工深孔时的排屑、刀具让刀问题，同时也方便轴承的压装与后期维护更换，不需要将整个轴系从设备上完全拆解就能打开上盖完成轴承的检查替换。两个平行布置的轴承安装孔为通孔结构，孔位的中心距按照配套轴系的传动中心距设计，孔内壁预留了标准轴承的安装公差带，孔端加工有轴承定位台阶，能限制轴承的轴向窜动，保证轴承内圈与轴配合、外圈与座体配合的位置精度。座体底部设计有带定位缺口的安装法兰，缺口结构可与设备安装基面的定位凸台配合，快速完成组件的安装定位，不需要反复调整孔位对齐，底部安装面的平面度公差控制在满足接触刚度的范围内，避免锁紧安装螺栓时座体发生形变挤压轴承孔导致圆度超差。从安装边界来看，座体顶部的螺栓沉孔深度经过核算，保证螺栓锁紧后头部不高出座体上表面，不会和周边布置的其他零部件产生运动干涉；两个轴孔的伸出端预留了足够的密封件安装空间，可根据工况需求加装毡圈油封或者骨架油封，阻挡外界粉尘、切削液进入轴承内部，同时防止轴承润滑脂泄漏。在实际选型适配时，需要重点核对两个轴孔的中心距与自身设备轴系的中心距偏差，确认轴承安装孔的内径尺寸与所用轴承外径的配合公差，同时核对底部安装孔的孔位尺寸与设备安装基面的螺纹孔位置是否匹配；这类集成式支撑座相比分体式单座，整体刚性更好，在承受径向载荷时两个轴承孔的位置形变更小，能有效提升轴系运转的平稳性，降低传动过程中的振动与噪音，适合中低载荷、转速适中的平行轴传动场景使用。
