手动调节式盘式制动机构结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265517
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计
  • 手动调节式盘式制动机构结构设计

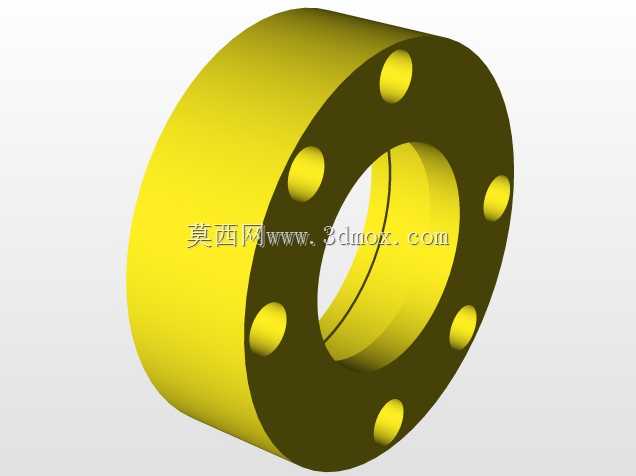

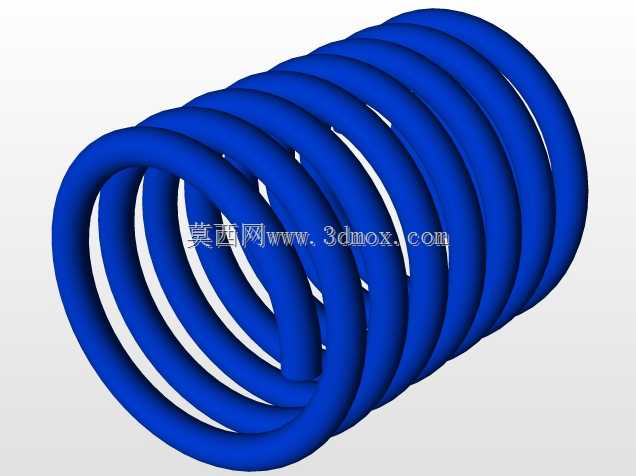

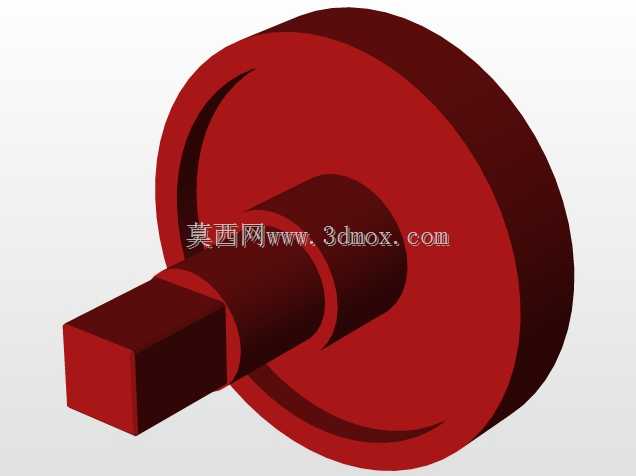

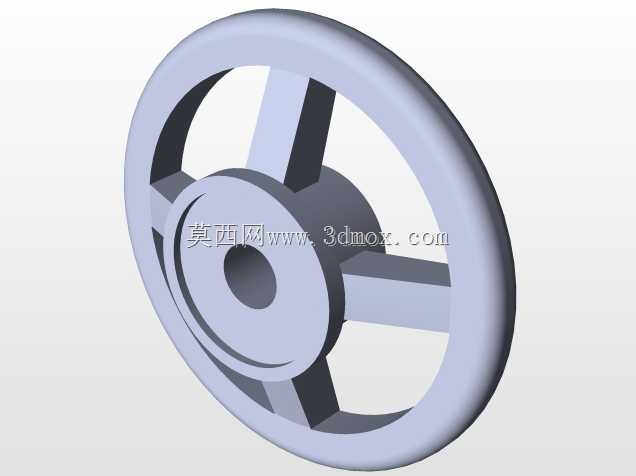

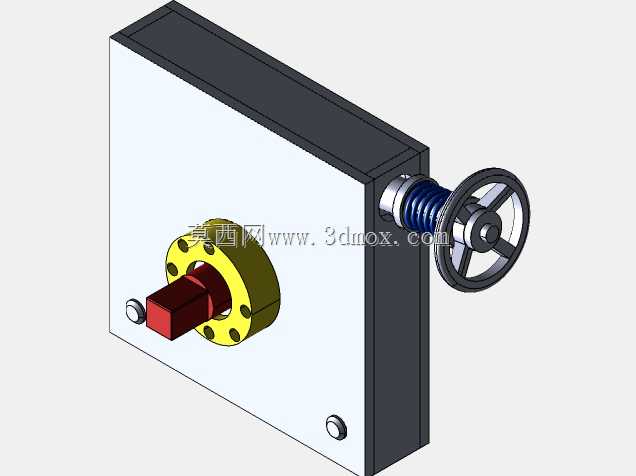

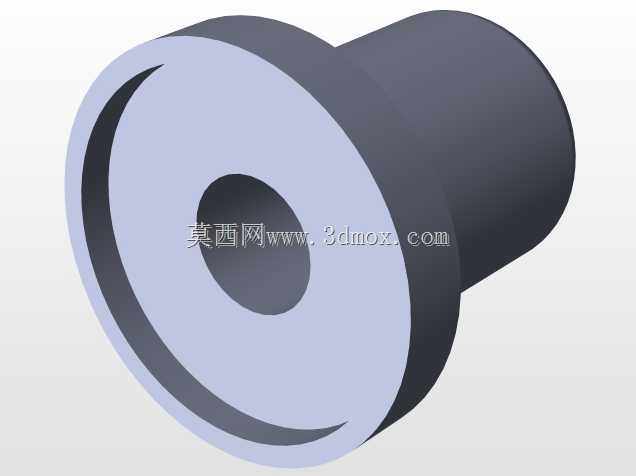

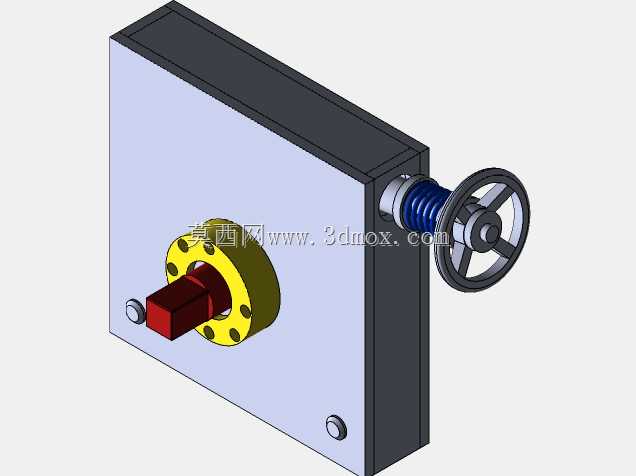

这款手动盘式制动机构,多应用在中小型输送线、试验台架、小型专用设备的驻车或作业制动场景,也可适配低速重载的工装变位设备,在需要定点锁止、防止负载滑移的工位上承担核心制动功能,相比液压、气动制动方案,它不需要额外配套动力源,纯机械结构的传动链路可靠性更高,在无气源、无液压站的简易设备场景下适配性极强。从结构设计逻辑来看,整体采用箱式封闭壳体作为承载基体,壳体侧面预留的手轮操作端集成了弹簧复位结构,转动手轮时通过内部丝杆传动推动制动块向制动盘侧进给,弹簧的预紧力可以保证非制动状态下制动块与盘面保持均匀间隙,避免长期摩擦带来的不必要磨损,同时手轮的轮辐尺寸经过人机工程校核,操作时的施力力矩符合人工操作的舒适区间,不需要额外加力杆就能输出足够的制动正压力。伸出壳体前端的法兰安装座是整个机构的安装基准,法兰盘上均匀分布的安装孔可以直接与设备机架的安装面对接,安装时需要保证制动盘的回转中心与机构内部制动块的进给方向垂直,避免出现偏磨导致制动力矩不足的问题;伸出法兰的轴端是与外部负载制动盘连接的接口,轴段的配合公差选用过渡配合,保证制动时的扭矩传递无间隙,不会出现制动滞后的情况。从安装边界来看,整体壳体为方正的箱型结构,安装时需要在手轮操作侧预留足够的操作空间,避免手轮转动时与周边设备构件发生干涉,壳体背部与底部都预留了辅助安装孔位,既可以采用法兰端面作为主安装面,也可以通过壳体底部的孔位做卧式安装,适配不同设备的布局需求。设计时对内部丝杆的导程做了优化,既保证手轮转动时制动块的进给速度合适,不会因为导程过大导致制动力难以精准控制,也不会因为导程过小需要转动多圈才能完成制动动作,同时内部的摩擦副材料选用耐磨合金材质,长期反复制动也不会出现过度磨损,日常维护只需要定期检查间隙调整即可,不需要复杂的拆解保养。在实际选型适配时,需要根据所需的额定制动力矩匹配对应弹簧的预紧力参数,同时确认安装面的平面度满足安装要求,避免壳体安装后出现形变导致内部传动卡滞,这种纯机械的制动结构抗干扰能力强,在粉尘、潮湿等复杂工况下也能稳定工作,不会像电控制动元件那样出现信号干扰失效的问题。
