城轨车辆底架承载支撑结构设计

该支撑结构主要应用于城市轨道交通地铁车辆的车底区域，承担车下吊装设备与车体主结构之间的载荷传递作用，是地铁车辆走行部上方核心的承载连接构件。日常运营中，车辆启停、过弯、道岔冲击带来的纵向、横向及垂向交变载荷，都会通过该框架分散传递至车体底架的主横梁上，避免下方挂载的电气箱体、储能模块等设备直接承受冲击载荷，保障车载设备在全寿命周期内的安装可靠性。

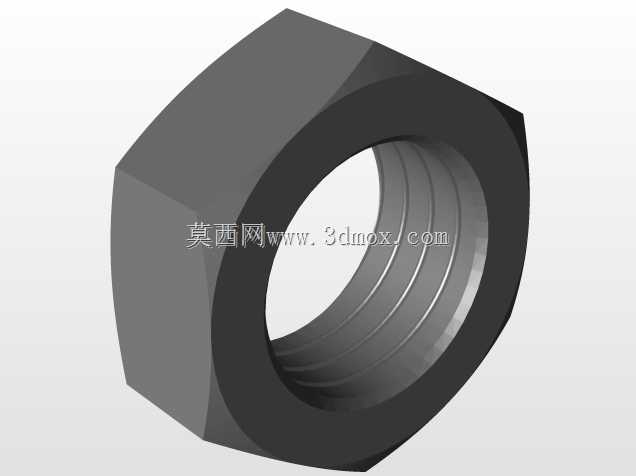

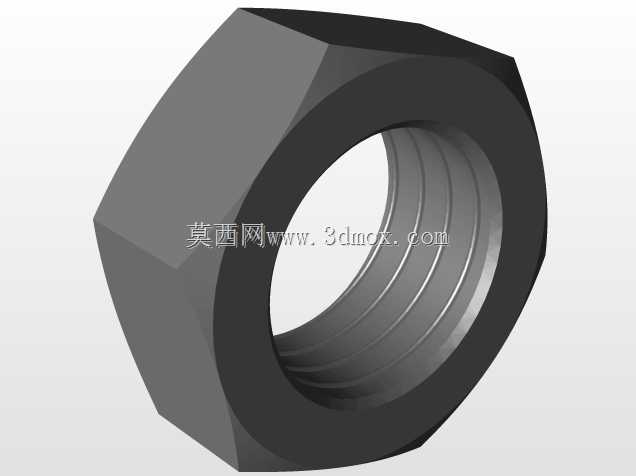

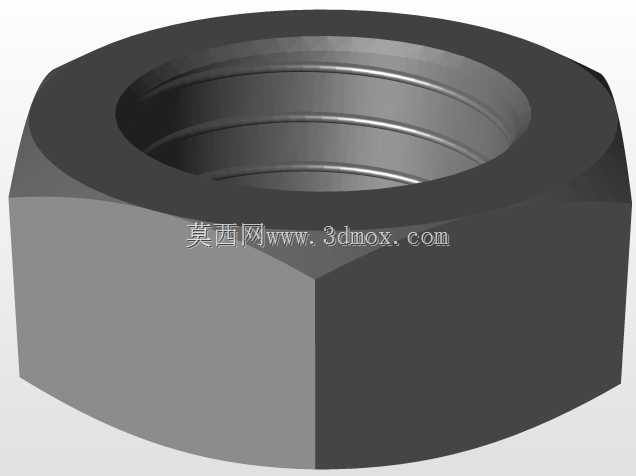

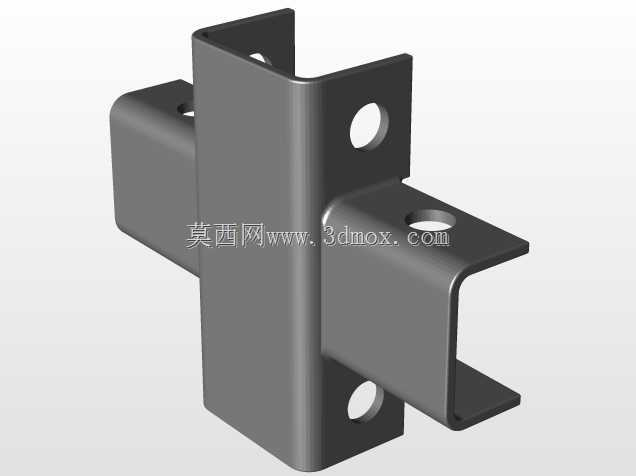

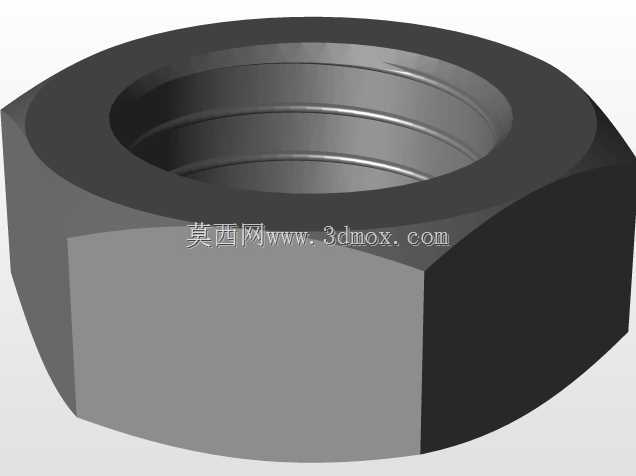

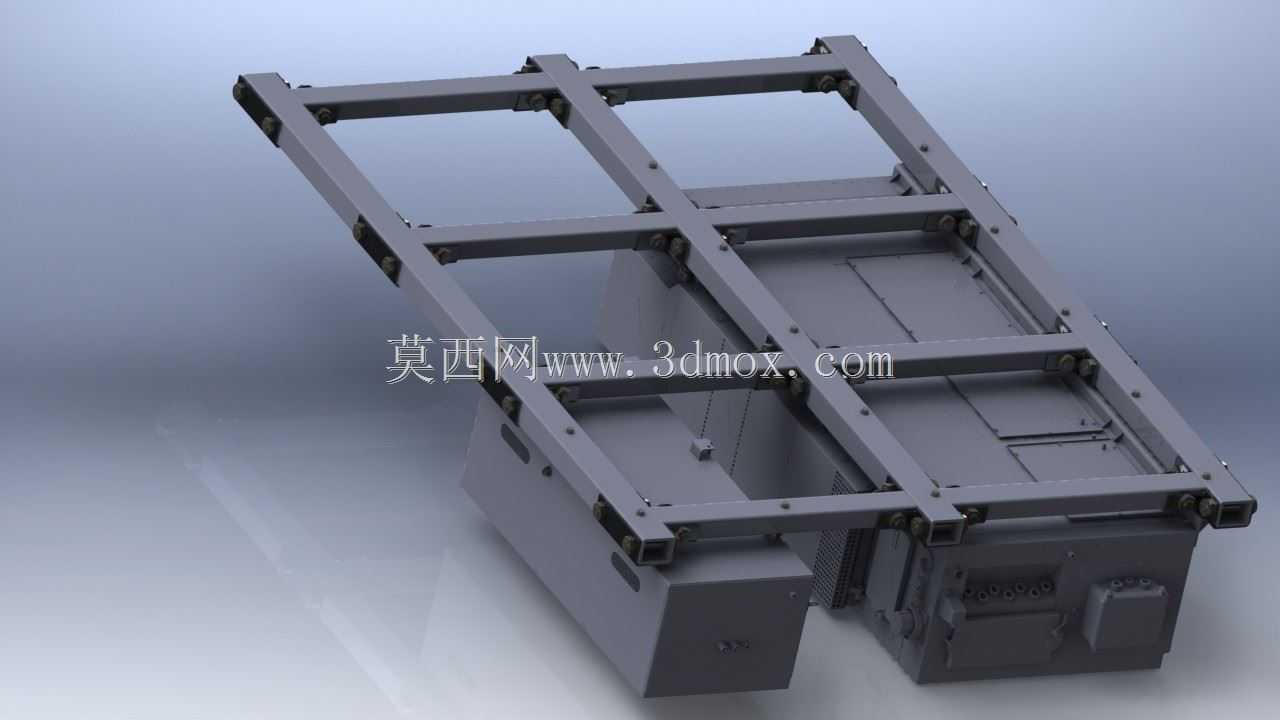

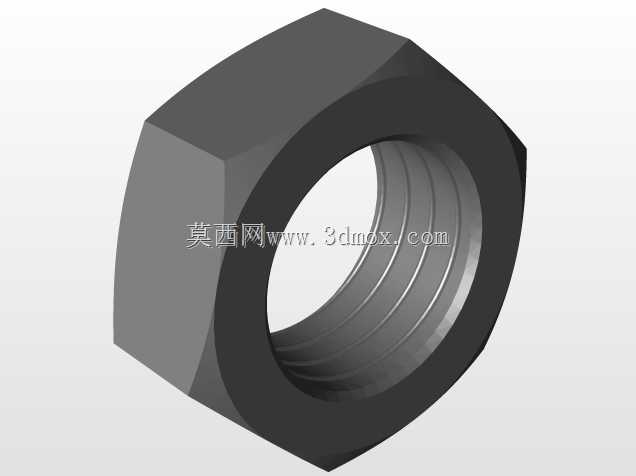

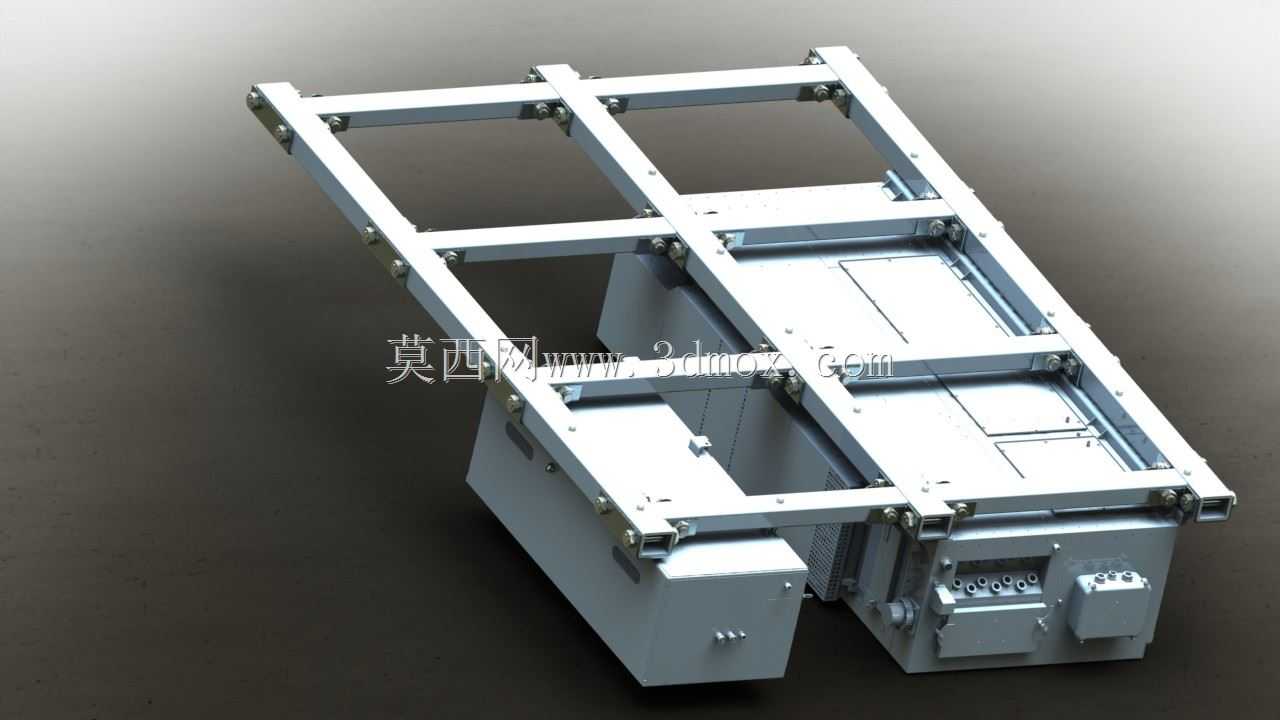

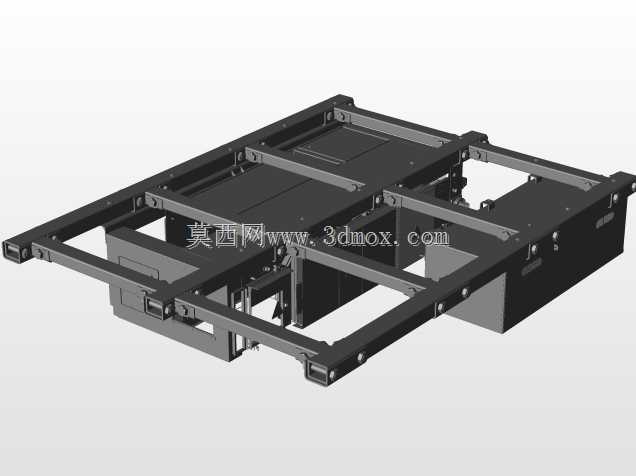

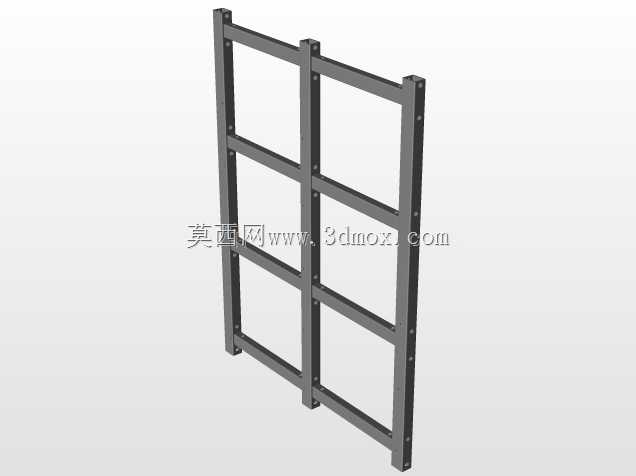

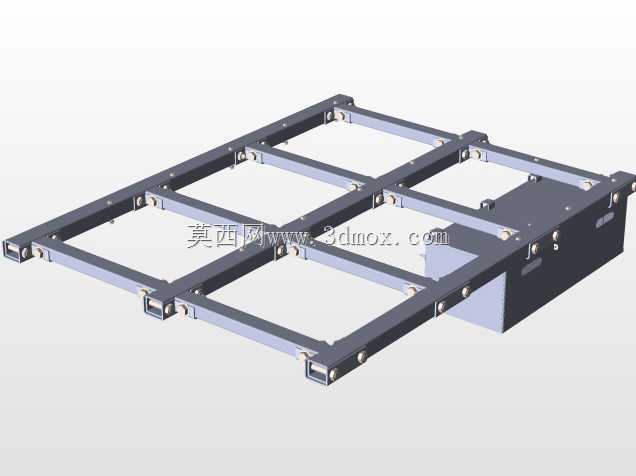

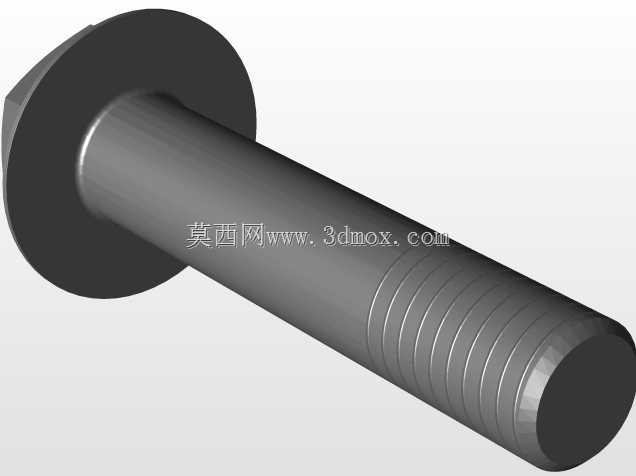

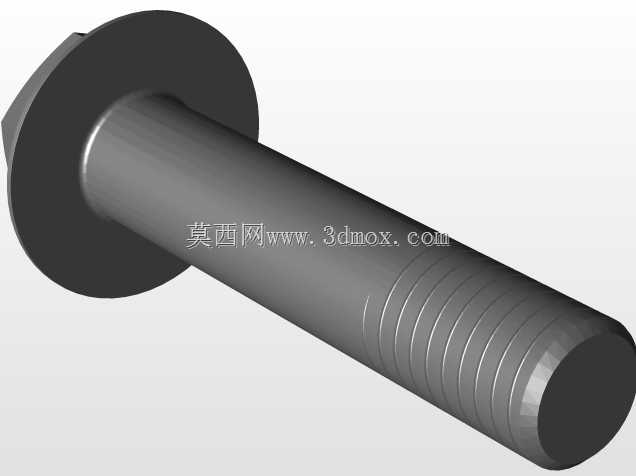

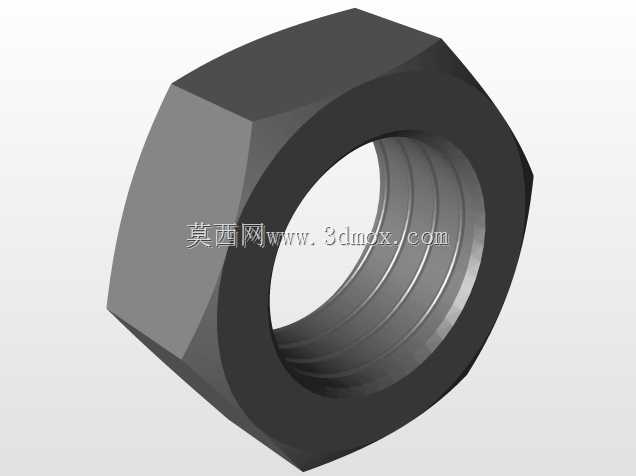

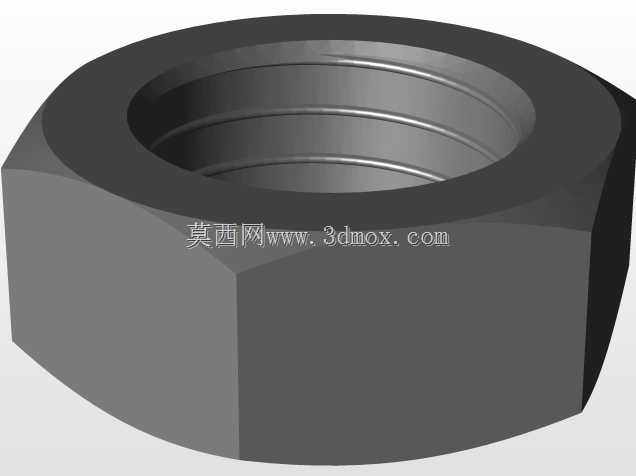

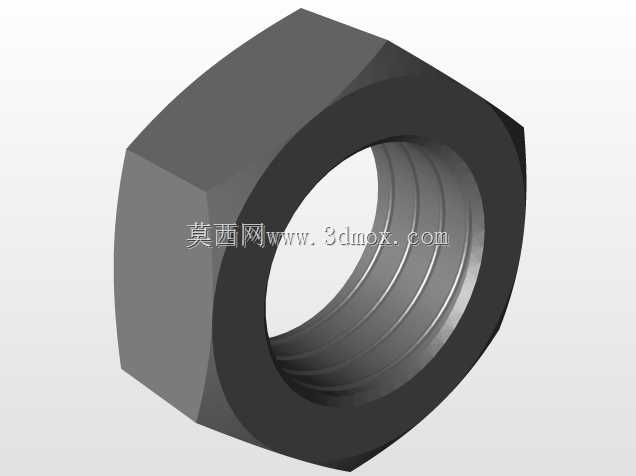

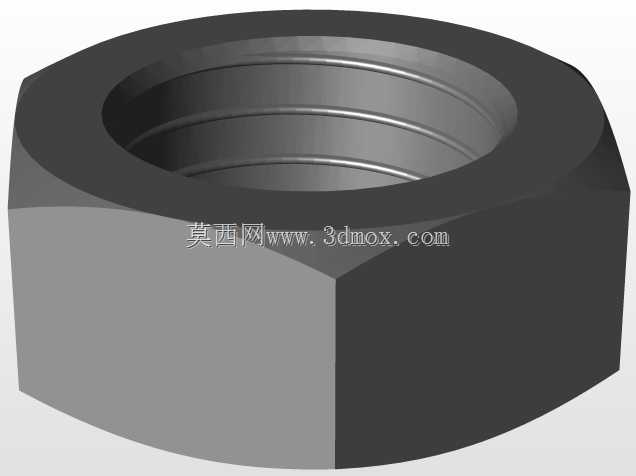

从结构设计逻辑来看，整体采用纵横梁拼接的框架式布局，主纵梁沿车辆行进方向布置，选用高强度挤压铝型材作为基材，在保证抗弯截面模量的前提下尽可能降低自重，横梁则根据下方挂载设备的安装点位进行等距或非等距排布，每处连接节点都采用螺栓加定位销的组合连接方式，既满足整车组装时的工艺可调性，也能在长期交变载荷下避免焊缝疲劳开裂的风险。框架上预留的安装孔位完全匹配下方电气箱体的吊点位置，吊点处额外增设了加强筋板，分散局部集中应力，避免长期运营中出现孔位变形、螺栓剪切断裂的问题。

在安装边界设计上，框架整体宽度适配地铁车辆底架的设备舱安装限界，顶部连接面与车体底架边梁的安装面完全贴合，纵向安装尺寸避开了转向架上方的运动干涉区域，保证车辆通过最小曲线半径时，框架及下方挂载设备不会与走行部部件发生剐蹭。框架下方预留的设备安装空间，充分考虑了电气箱体的散热间隙、线缆走线空间以及日常检修的操作余量，无需额外拆除主框架即可完成下方设备的维保更换作业。

设计过程中针对车下复杂的振动工况，对框架的各阶固有频率进行了校核，避开了车辆运行时的主要激振频率区间，防止出现共振问题；所有外露的金属构件都做了防腐氧化处理，适配车下潮湿、多尘的运行环境，连接紧固件全部采用防松设计，满足轨道交通车辆长期免维护的运营要求。
