舞台照明设备安装用C形夹紧固定结构

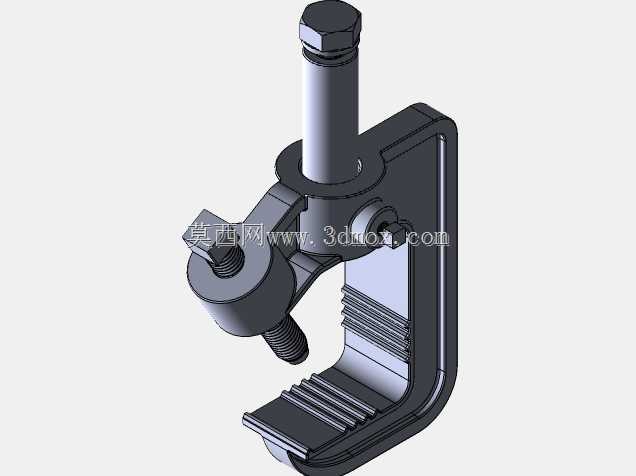

这款C形夹紧结构主要面向舞台演出、临时展演场景的照明设备挂载需求设计，核心作用是将各类照明灯具可靠锁定在桁架、格栅管等现场常见的安装基座上，解决临时搭建场景下设备快装、防坠、位置可调的实际问题。从结构设计逻辑来看，整体采用开口C型的主体框架，开口侧的夹持面做了平行齿纹防滑处理，能够在夹紧状态下增大与圆管、方格栅梁的接触摩擦力，避免灯具受外力碰撞、线缆拉扯时出现滑移偏转，甚至坠落的安全隐患。夹持结构的锁紧采用顶部旋压螺杆设计，螺杆端部做了平压头处理，旋紧过程中压头会垂直抵靠在安装基座的上表面，配合C型框架下侧的承托齿面，形成三点受力的稳定夹持状态，不会因为反复震动出现松脱。结构上还集成了侧向的灯具连接销轴结构，销轴配套锁紧螺母，能够适配带标准安装孔位的舞台灯具挂架，安装时只需将灯具挂架卡入连接位，旋紧螺母即可完成灯具与夹体的连接，不需要额外加工转接件。考虑到现场安装的操作便利性，顶部锁紧螺杆的头部采用标准外六角结构，现场操作人员使用普通扳手甚至配套的快速手柄即可完成锁紧操作，不需要特殊定制工具，适配演出行业快装快拆的作业节奏。从安装边界来看，C型开口的深度能够覆盖常规舞台桁架的管径范围，螺杆的可调行程预留了足够的夹持余量，既可以夹持薄壁格栅管，也能适配厚度更大的设备架横梁，M12规格的连接螺杆能够满足常规中小型舞台灯具的承重要求，螺杆的螺纹长度经过匹配设计，旋紧到最大夹持位置时不会出现螺纹脱扣的问题。夹体的受力部位做了加厚处理，转角位置采用圆弧过渡避免应力集中，在反复拆装使用的场景下也不会出现夹持臂断裂的问题。侧向的连接位与夹体主体为一体化结构，相比焊接式的转接结构强度更高，能够承受灯具调整角度时产生的侧向力矩，不会出现连接位变形导致的灯具下垂问题。在实际现场使用中，这类C形夹不需要在安装基座上打孔，不会破坏桁架、格栅的原有结构，拆装后不会留下安装痕迹，非常适合临时演出、展会活动这类需要反复搭建拆除的场景，夹持到位后能够保持灯具的照射角度稳定，即使现场有人员走动触碰线缆、或者演出过程中的音效震动，也不会出现灯具移位的情况，保障演出过程的照明效果稳定。
