舞台灯光安装用C形网格管锁紧夹具

在舞台演出、临时展演活动的灯光系统搭建环节，网格桁架是最常用的灯具挂载载体，这类桁架多采用标准圆管拼接成网格结构，管间距统一、管壁厚度有明确的行业规范，配套的安装夹具需要同时满足快速装拆、锁紧可靠、不损伤管材表面、适配不同挂载角度的要求，本次设计的C形锁紧夹具正是针对这类场景开发的专用固定件。

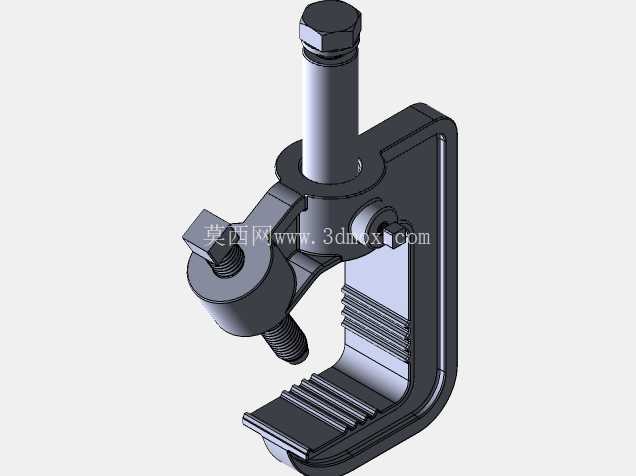

从结构功能来看，夹具主体采用C形开口结构，开口尺寸匹配常规舞台网格管的外径范围，开口内侧加工有平行的防滑齿纹，当夹具卡装在圆管上时，齿纹可以嵌入管材表面的氧化层或喷塑层，避免演出过程中因音响震动、人员触碰导致夹具滑移偏转，保障灯具挂载的稳定性。夹具上部设置贯穿的光孔，配套M12六角头螺栓作为主锁紧件，螺栓端部带有压块，拧紧螺栓时压块会垂直压在圆管的上表面，配合C形本体下侧的承托齿面，形成三点抱紧的受力结构，相比普通的U形螺栓夹具，这种结构的锁紧力分布更均匀，不会出现局部应力集中导致的圆管变形问题。

夹具侧面延伸出带内螺纹的铰接支耳，支耳内配套M12螺纹螺钉，这个结构是专门为灯具支架预留的安装接口，灯具支架可以通过这个螺钉实现俯仰角度的调整，调整到位后拧紧螺钉即可锁死角度，不需要额外配备转接件，减少了现场安装的零件数量，也降低了高空作业时零件掉落的风险。主锁紧螺栓采用标准外六角头，现场施工人员使用普通活动扳手或套筒即可完成锁紧操作，不需要特殊工具，适配演出行业快速搭台、拆台的作业节奏。

设计过程中重点考虑了安装边界的适配性：C形本体的开口深度经过核算，既可以覆盖常用的40mm、50mm外径的舞台桁架圆管，也不会因为开口过深导致夹具整体重量过大，增加桁架的挂载负荷；主螺栓的有效行程设置为30mm，既可以兼容不同壁厚的圆管，也避免了螺栓过长导致拧紧后伸出端刮蹭周边线缆或其他设备。铰接支耳的位置设置在C形本体的侧上方，当灯具安装后，整体重心落在C形开口的中心轴线上，不会产生偏载力矩，避免长期挂载后夹具出现倾斜松动。

从实际使用场景出发，这类夹具除了舞台灯光挂载外，也可以用于演播室、展会展台、临时活动场地的线缆桥架、小型设备在网格桁架上的固定，只要是圆管类的桁架结构，都可以通过这个夹具实现快速固定。夹具的所有棱角位置都做了R2的圆角处理，避免现场安装时划伤施工人员的手部或刮破灯具的线缆外皮，符合演出设备的安全使用要求。铰接支耳的螺纹孔采用通牙设计，螺钉可以根据挂载支架的厚度调整拧入深度，适配不同厚度的支架安装板，不需要额外加装螺母，提升了安装效率。

在受力校核层面，按照单夹具挂载15kg灯具的常规工况计算，主锁紧螺栓拧紧到标准力矩后，夹具与圆管之间的静摩擦力可以达到500N以上，完全可以满足演出过程中的震动、晃动载荷要求，即使出现人员意外触碰灯具的情况，夹具也不会出现滑移或脱落。C形本体的壁厚设置为6mm，采用常用的碳素钢材质即可满足强度要求，加工时可以采用精密铸造后再机加工关键配合面的工艺，既可以保证结构强度，也可以控制加工成本，适合批量生产。夹具表面可以根据使用需求做喷塑或镀锌处理，适应户外演出时的潮湿、雨淋环境，避免长期使用出现锈蚀影响锁紧性能。
