圆柱灯柱攀爬检测作业机器人结构设计

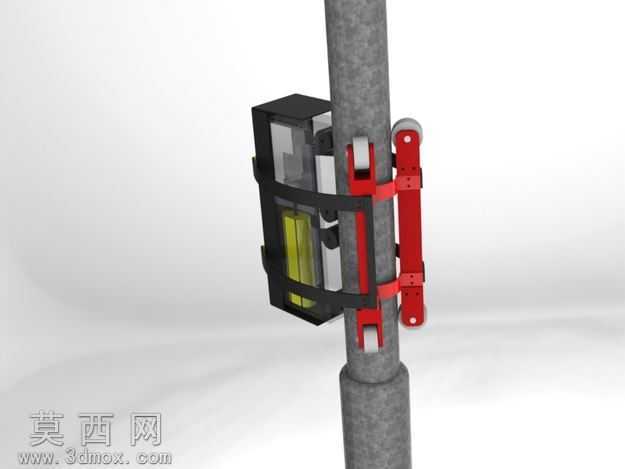

本作品为面向圆柱型灯柱运维场景的攀爬作业机器人三维模型，整体采用环抱式抱紧爬升结构设计，在三维建模过程中严格遵循柱面适配的机械设计逻辑，对各功能模块进行了精细化的参数化建模。模型主体结构分为抱紧夹持单元、驱动爬升单元、设备承载单元三个核心部分，其中抱紧夹持单元采用对称式抱箍框架设计，搭配多组导向滚轮与弹性压紧组件，能够自适应匹配一定直径范围内的圆柱灯柱表面，保证攀爬过程中设备与柱体的贴合稳定性，避免出现滑脱、偏斜的问题；驱动爬升单元采用轮式摩擦驱动方案，将驱动轮与压紧轮对称布置在柱体两侧，通过压紧机构提供足够的正压力，依靠轮面与柱面的摩擦力实现机器人沿柱体的上下往复移动，建模过程中对滚轮的曲面轮廓、轮轴的装配间隙、传动连接件的配合公差都做了符合实际加工要求的参数设定，保证结构运动逻辑的合理性。设备承载单元设置在抱紧框架的侧方，预留了检测相机、运维工具的安装空间，可搭载视觉检测设备完成灯柱结构缺陷、表面损伤的巡检作业，替代传统人工登杆或车载吊臂作业的高成本、高风险模式。在材质与渲染表现上，模型对不同功能部件做了区分化的材质赋予：抱紧框架的金属结构件采用哑光喷塑金属材质，红色的结构固定件采用工程硬质合金材质，滚轮采用高摩擦系数的橡胶材质，承载舱的透明视窗采用亚克力透明材质，电池模块采用工业常见的黄绿色电池外壳材质，通过光影渲染清晰展现各部件的装配关系与结构层次。整体设计思路围绕柱面攀爬的稳定性、作业的低成本性展开，摒弃了复杂的多足攀爬结构，采用结构更简单、可靠性更高的轮式抱紧爬升方案，既降低了设备自身重量与制造成本，又能保证在户外灯柱场景下的作业稳定性，可适配路灯杆、电线杆等多种圆柱杆体的巡检、维护作业需求，模型的各部件均按照实际装配逻辑设置了合理的运动约束，能够直观演示机器人沿柱体攀爬的完整运动过程，为同类柱面攀爬作业设备的结构设计提供了清晰的参考方案。
