Amarok三人夹五金夹持构件三维设计

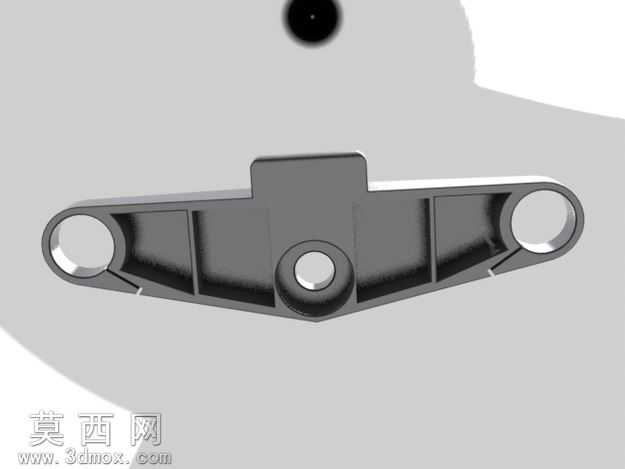

本作品为Amarok三人夹的三维建模设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先对夹持构件的整体轮廓进行草绘定位，精准标定三个铰接孔的中心距、孔径公差以及主体臂身的倾斜角度，确保各安装位的尺寸匹配实际工装夹持的装配需求。建模过程中采用实体拉伸与切除特征完成主体臂的基础形态构建，对臂身侧边的定位凸块采用单独的凸台拉伸特征制作，同时对所有棱边添加符合五金加工工艺的圆角过渡，避免应力集中的同时还原真实机加工零件的边角质感。材质与渲染阶段，为模型赋予哑光金属钢材质，调整材质的粗糙度、金属度参数匹配冷轧钢零件的表面质感，添加细微的表面磨砂纹理还原真实五金件的加工肌理，渲染场景采用柔和的侧方打光方案，通过光影层次凸显臂身的曲面过渡与孔位的深度结构，同时添加柔和的环境反射增强金属材质的真实感，背景采用低饱和度深灰色调突出零件主体，避免多余元素干扰结构展示。结构设计上，该夹持构件采用长悬臂式主体结构，三个铰接孔分别对应不同的夹持联动点位，侧边的定位凸块用于夹持状态下的行程限位，整体壁厚经过受力校核，在满足夹持强度需求的前提下尽可能优化臂身厚度，实现轻量化与结构强度的平衡。设计思路围绕三人协同夹持的工装使用场景展开，在初始草绘阶段就明确了各铰接点的转动行程范围，通过多次特征调整优化臂身的轮廓走向，避免夹持动作过程中出现结构干涉，同时对孔位的安装间隙进行预留，适配标准销轴的装配公差，确保模型可直接用于后续的工程出图、3D打印验证或者工装加工参考，整体建模过程严格遵循机械设计的尺寸规范，所有特征均具备可编辑的参数化属性，方便后续根据实际使用需求调整尺寸参数。
