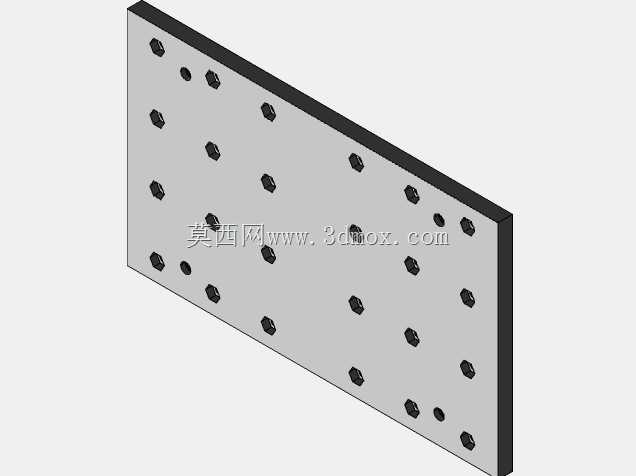

CNC加工用夹具配套废料承接板结构

在小型CNC加工工位的日常作业场景里，这类配套夹具的废料承接板，主要承担加工过程中废屑导流、夹具安装基准承载的双重作用，适配桌面级数控加工设备的改装升级需求，可直接匹配常规库存铝制工作台面完成装配，无需对原有设备台身做额外打孔改造。从结构设计逻辑来看，板体整体采用平直矩形板材构型，厚度方向预留足够的刚性余量，避免在夹具长期压紧工件、切削力持续作用下出现板面翘曲变形，保证安装基准的平面度始终维持在加工公差允许范围内。板面的安装孔位采用阵列式排布逻辑，所有孔位均适配M6规格紧固件，孔位间距经过反复校核，既可以兼容不同规格的平口钳、工件定位块的安装需求，也能在废屑下落过程中，让细小切屑顺着孔位间隙落入下方废屑收集区域，减少板面废屑堆积对工件装夹精度的干扰。板体边缘做了直角钝化处理，避免安装调试过程中尖锐边角划伤操作人员，同时板体与原有工作台面贴合的一面做了精磨处理，保证装配后接触面积均匀，不会出现局部悬空导致的装夹震动问题。实际应用中，这类废料板不需要额外加装复杂的排屑辅助结构，依靠板面的孔位布局和倾斜安装角度（可配合夹具安装高度微调），就能让加工产生的金属切屑、塑料废屑自然滑落至收集槽，大幅减少操作人员清理工位的频次，也能避免废屑堆积在夹具定位面造成的工件装夹偏差。设计阶段充分考虑了不同加工场景的适配性，孔位的阵列排布覆盖了常见小型工件的装夹范围，不管是做铝件单件打样，还是小批量塑料件的切削加工，都能通过调整紧固件在孔位中的位置，快速适配不同的夹具安装位置，不需要重新制作过渡连接板。板体的外形尺寸完全匹配常规桌面级CNC的工作台安装边界，安装时只需要将板体对齐工作台原有T型槽位置，穿入M6内六角螺丝锁紧即可完成固定，整个安装过程不需要复杂的调校，普通操作人员十分钟内即可完成装配调试。在切削作业过程中，板体本身也能作为夹具的辅助定位基准面，侧面的平直度经过精加工处理，可配合定位块完成工件的快速靠边定位，减少分中找正的辅助时间。针对加工过程中切削液喷淋的场景，板体表面做了相应的防护处理，不会因为长期接触切削液出现锈蚀问题，日常维护只需要在下班前用压缩空气吹净板面残留的切屑即可，不需要额外做特殊的保养维护。
