Nema17步进电机配套安装固定板

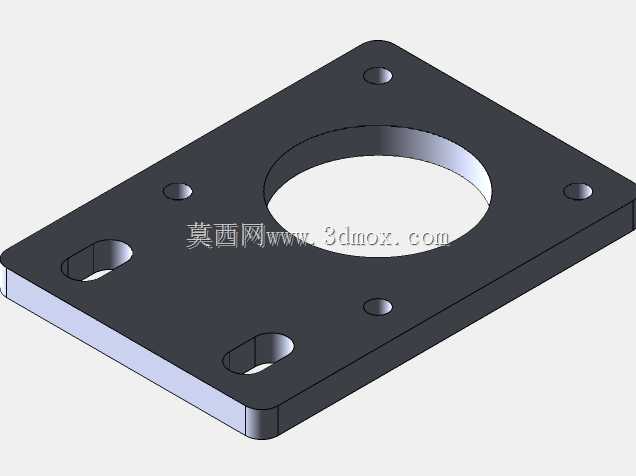

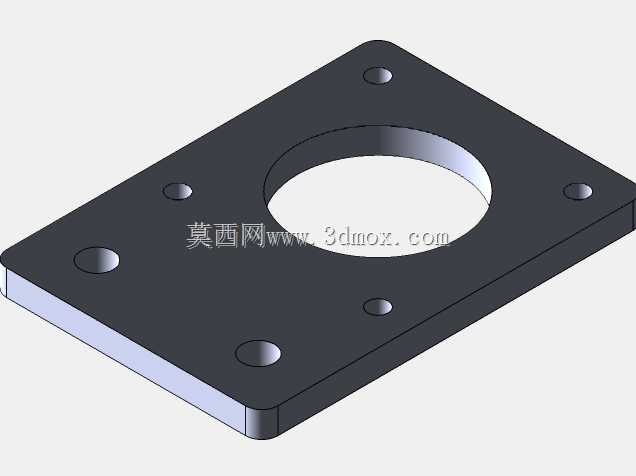

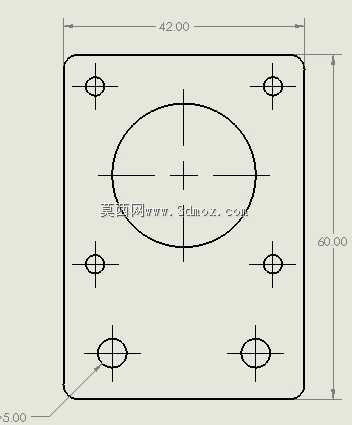

这款安装板是专门适配Nema17规格步进电机的安装固定构件，在小型自动化设备、桌面级数控装置、3D打印设备、小型输送模组、点胶作业工位等场景中应用广泛，主要作用是为Nema17步进电机提供稳定的安装基准，同时实现电机与设备机架、运动模组之间的刚性连接，抵消电机运行过程中产生的振动，避免电机输出轴与传动部件出现同轴度偏差，保障传动精度。从结构设计来看，板体采用矩形平板构型，中心开设大尺寸通孔，用于避让电机输出轴端以及电机本体的定位凸台，保证电机安装后端面与板体完全贴合，不会出现局部悬空导致的受力不均。板体上的孔位分为两类，靠近中心区域的四个小孔对应Nema17电机本体的标准安装孔位，孔径适配5毫米安装螺丝，孔位公差控制在合理范围，既可以保证螺丝顺利穿入，又能避免间隙过大导致电机安装后出现偏移。板体两侧开设的长条形腰型孔，是用于将整个安装板固定在设备机架或者型材支架上的安装位，腰型孔的设计预留了一定的位置调整余量，安装时可以根据实际传动对接需求，微调安装板的固定位置，补偿机架加工或者模组装配带来的位置误差，降低对安装基面的加工精度要求。设计过程中优先考虑了安装的便捷性，板体边缘做了倒角处理，避免安装作业时划伤操作人员，同时板体厚度经过受力核算，能够承受Nema17电机运行时的额定扭矩反作用力，不会出现板体变形导致的电机位置偏移。在安装边界方面，这款安装板的整体外廓尺寸完全匹配Nema17电机的安装尺寸规范，不会超出电机本体的安装投影范围过多，在紧凑安装空间内也能顺利布置，不会和周边的传动部件、走线槽、传感器等构件发生干涉。实际装配时，先将电机通过四个小孔用螺丝固定在安装板上，调整好电机输出轴与传动部件的对接位置后，再通过两侧的腰型孔将安装板整体锁紧在设备基面上，整个安装过程不需要额外制作转接件，能够大幅缩短小型设备的装配调试周期，也方便后期设备维护时的电机拆卸更换，不需要重新调整整个传动链路的位置。
