机加工夹持用螺杆式台钳结构设计

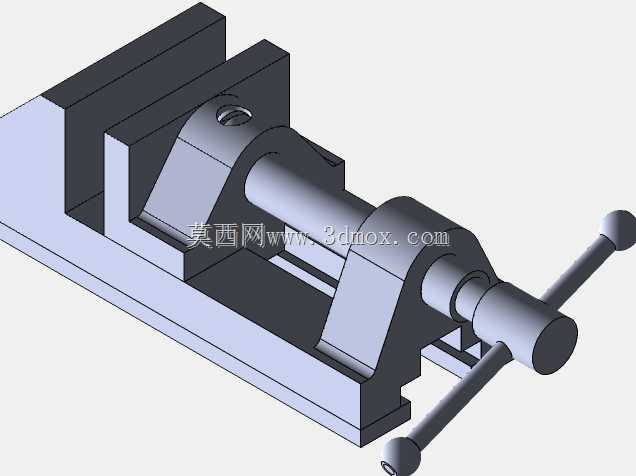

在常规机加工、钳工修配、小型零件钻孔攻丝作业场景里，台钳是工位上不可或缺的基础夹持部件，这套螺杆驱动的台钳结构，完全适配台式钻床、小型铣床、钳工操作台的装夹需求，能稳定夹持规则形状的金属、非金属工件，避免加工过程中工件位移导致的尺寸超差、刀具崩损问题。从结构设计逻辑来看，这套台钳采用固定钳身与活动钳身配合的经典布局，固定钳身底部预留了与工作台T型槽匹配的安装凸缘，安装时可通过T型螺栓直接固定在操作台面上，安装边界完全覆盖常规小型工位的装夹空间，不会出现超出工作台边缘的干涉问题，整体外形紧凑，不会占用过多工位操作空间，活动钳身的滑动导轨与固定钳身的导向槽采用间隙配合设计，既保证滑动过程无卡滞，又能控制夹持时的上抬量，保证夹持面的平行度误差控制在钳工装配允许的范围内。传动部分采用梯形螺杆副结构，螺杆一端与固定钳身的支撑座形成转动副，另一端与活动钳身的螺母座形成螺旋传动副，转动末端的加力杆即可带动活动钳身沿导轨方向做直线进给运动，梯形螺纹的自锁特性可以保证夹持工件后不会因加工振动出现松脱，无需额外增加锁紧机构就能满足常规铣削、钻削作业的夹持力要求。钳口部分设计了可更换的钳口板，钳口板表面加工有交叉防滑齿纹，能够增大与工件表面的摩擦力，针对硬度较高的工件夹持时，也可更换为光面钳口板避免夹伤工件已加工表面，钳口板通过沉头螺钉与钳身连接，磨损后拆卸更换十分便捷，不需要整体更换钳身，能降低日常使用的维护成本。从实际使用的功能特性来看，这套台钳的夹持行程覆盖了小型零件加工的常规尺寸范围，最大开口距离能够满足绝大多数小型五金零件、机加工毛坯的装夹需求，活动钳身的导向长度经过匹配设计，全程进给过程中不会出现偏摆，夹持不同宽度的工件时，钳口面都能保持良好的平行度，保证工件装夹后定位基准的一致性。在设计建模过程中，所有配合面都预留了实际加工所需的公差余量，导轨面的配合公差、螺杆与支撑座的转动间隙、螺母座与活动钳身的安装定位尺寸，都完全符合机械加工的工艺要求，不存在无法加工的干涉结构，每一个零件的结构都对应实际加工工序，比如固定钳身的排屑缺口设计，能够让钻削、铣削产生的切屑直接从缺口排出，不会堆积在导轨滑动面内造成滑动卡滞，也减少了日常清理的工作量。对于从事工装夹具设计、小型设备改造的工程人员来说，这套台钳的结构可以直接作为工位夹持工装的设计参考，也可根据实际工位的安装尺寸调整钳身宽度、螺杆直径、夹持行程等参数，快速适配不同的加工场景需求，建模时的装配约束完全按照实际装配顺序设置，活动部件的运动仿真无干涉，能够直接用于工程出图、结构验证等环节。
