精密机加工用带压紧结构V形夹持座

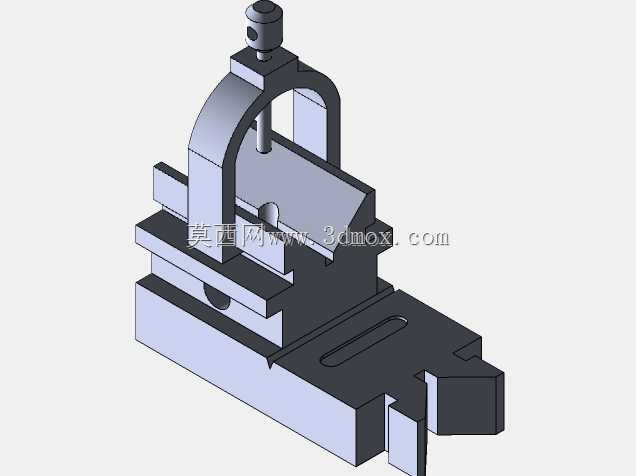

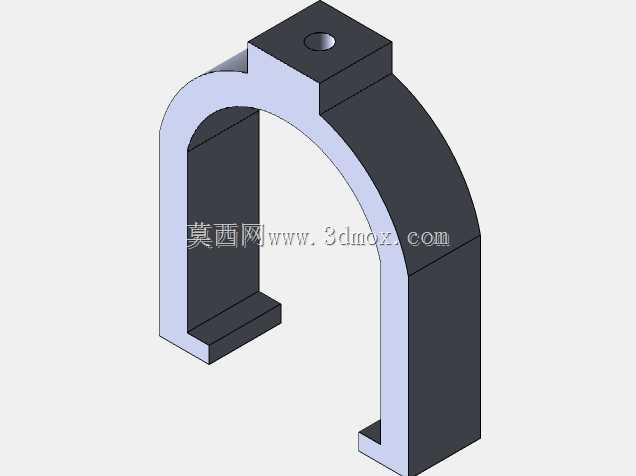

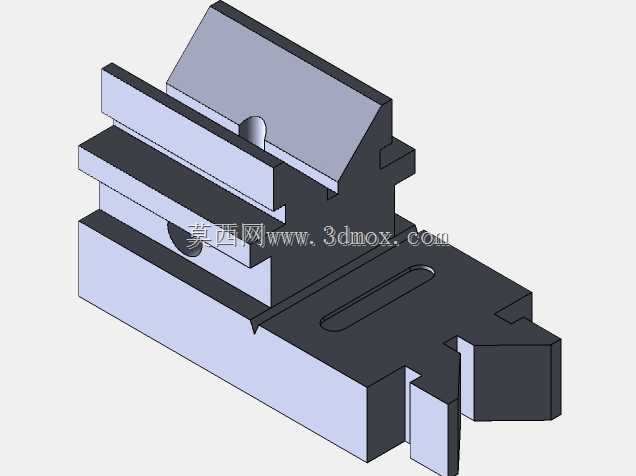

这款带弓形压紧架的V形夹持座，是车间机加工工位上十分常用的定位夹持部件，日常在钻床、铣床、小型磨床的工位上都能见到它的身影，主要用来装夹轴类、管类的圆形截面工件，避免工件在钻削、铣削、铰孔加工过程中出现转动、轴向窜动的问题。从结构设计来看，底座采用带定位滑槽的阶梯式结构，底部的凸台滑槽可以直接嵌入机床工作台的T型槽内，不需要额外制作转接板就能完成安装固定，底座上预留的沉头孔可以配合T型螺栓完成锁紧，安装边界能适配多数常规中小型机床的工作台槽距，不会出现干涉问题。中间的V形定位面采用90度夹角设计，这个角度是经过长期生产验证的通用角度，既能适配不同直径的圆形工件，又能保证工件放置后的对中性，不需要反复调整就能让工件轴线与V形块对称面重合，V形槽底部开的窄小退屑槽，能避免加工过程中产生的切屑堆积在槽底，导致工件放置倾斜、定位精度失准的问题。上方的弓形压紧架采用拱形结构设计，相比直板压架，拱形结构可以避开工件上方的加工区域，不会干涉刀具的走刀路径，压紧架顶端的调节螺杆采用细牙螺纹设计，转动时的进给量更小，压紧力可以精准控制，既可以保证工件装夹稳固，又不会因为压紧力过大导致薄壁管件出现装夹变形。整个夹持座的各部件配合间隙经过合理设计，压紧架可以沿着底座的导向槽前后调整位置，适配不同长度的工件装夹需求，不需要更换夹具就能覆盖常见的小型轴类、管类零件加工场景。在实际生产场景中，这类V形夹持座常成对配合使用，用来装夹长轴类零件进行键槽铣削、径向孔钻削加工，也可以单个使用装夹短轴坯料进行端面加工，相比通用平口钳，它对圆形工件的定位精度更高，装夹操作更便捷，不需要制作特殊软钳口就能保证工件的同轴度要求。设计时各棱边都做了小倒角处理，既可以避免操作人员装夹工件时被锐边划伤，也能消除零件加工时的应力集中问题，提升夹具本身的使用寿命，底座的底面经过精磨处理，平面度控制在合理范围内，安装后不会出现翘曲问题，保证定位基准的稳定性。
