车辆行走系统车轮支撑固定支架结构

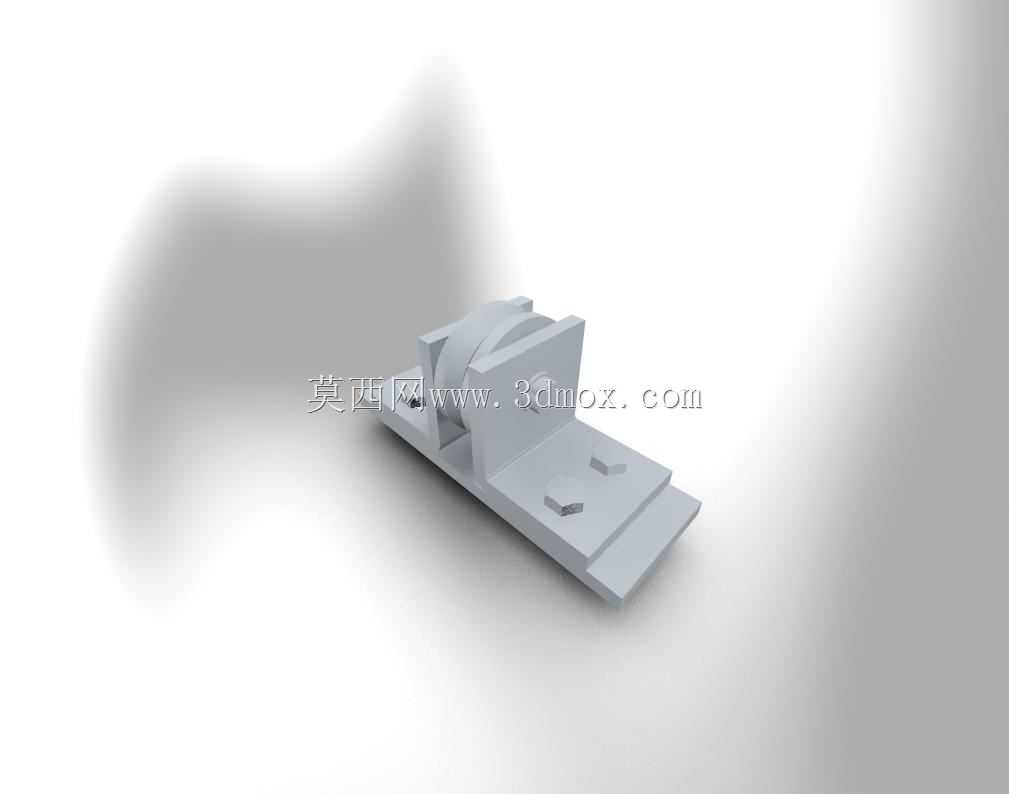

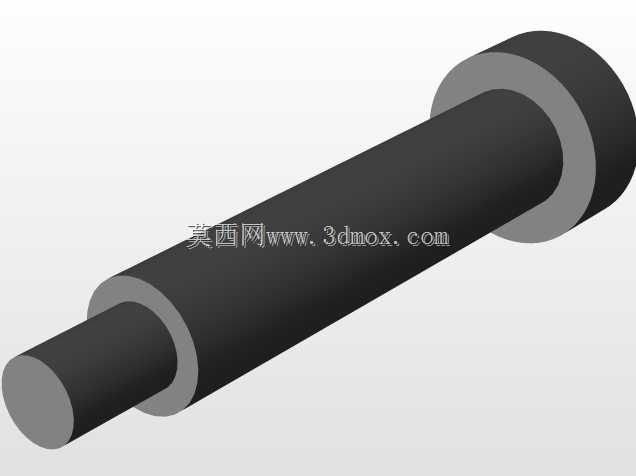

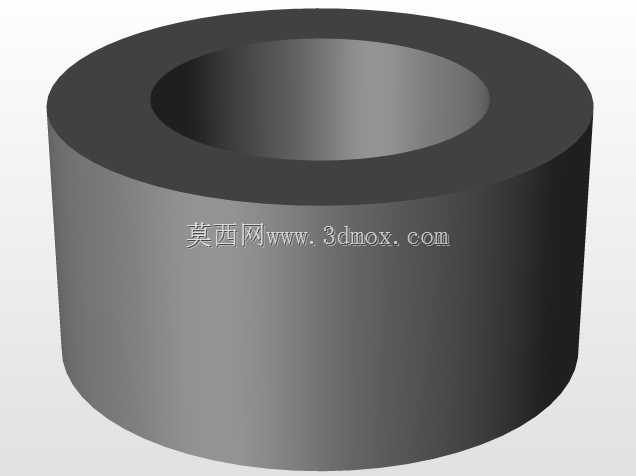

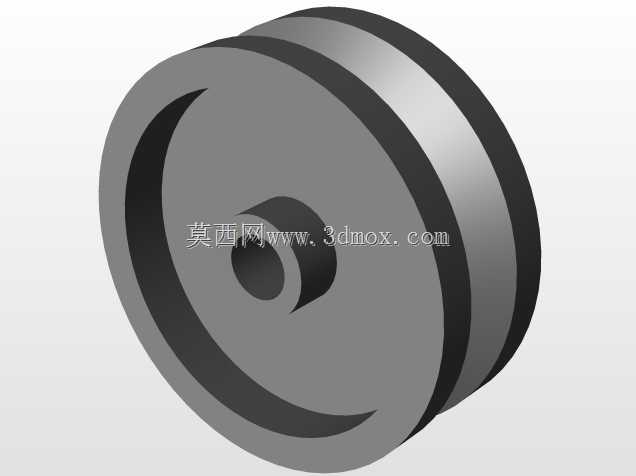

在非道路移动机械、低速运载设备以及小型特种作业车辆的行走系统中，车轮支架是承担轮系定位、载荷传递与安装基准的核心构件，这类部件的设计合理性直接决定行走轮的运转稳定性、整机行驶平顺性以及长期重载工况下的结构可靠性。不同于乘用车的集成式转向节结构，这类适配小吨位运载设备的车轮支架，需要兼顾轮轴安装、车架连接、侧向载荷承载的多重需求，同时要预留足够的安装调整空间，适配不同规格的轮组装配公差。从结构设计逻辑来看，该支架采用分体式基座加立板支撑的组合构型，底部设置带定位槽的安装平板，平板上的两处凹槽结构用于匹配车架上的定位凸台，装配时可快速完成径向定位，避免支架在承受侧向冲击力时出现横向滑移，平板上预留的螺栓过孔可根据实际安装需求调整紧固位置，适配不同孔位的车架连接端面。上部的立板支撑结构设置同轴的轮轴安装孔，孔位周边做了加厚凸台处理，用于提升轴孔位置的结构强度，避免轮轴反复受载后出现孔位变形、轴系偏移的问题；立板与底部安装平板之间设置了三角形加强筋，筋板的厚度根据额定承载载荷做了匹配设计，可有效分散轮轴传递过来的垂直载荷与冲击载荷，避免应力集中导致的焊缝开裂或基体断裂。在实际应用场景中，这类支架多用于厂区内的电动转运平板车、小型仓储AGV、园林作业机械的辅助行走轮组，安装时需要保证两侧支架的轴孔同轴度误差控制在允许范围内，否则会出现轮组卡滞、行驶偏磨、轴承过早损坏的问题。支架的安装边界需要匹配轮组的回转半径，底部安装面到轮轴中心的高度尺寸，决定了行走系统的离地间隙，设计时需要结合整机的通过性要求做参数校核，同时要预留制动组件的安装空间，部分带驻车制动的轮组，可在支架立板侧面预留制动卡钳的安装螺孔，无需额外加装转接构件。从受力特性分析，该支架在设备满载行驶时，需要承受垂直方向的静载荷、行驶过程中的路面冲击动载荷，以及转向时的侧向剪切力，因此结构设计时在应力集中的轴孔位置、筋板衔接位置都做了圆角过渡处理，减少应力集中系数，提升部件的疲劳寿命。建模过程中需要重点关注安装定位槽的尺寸公差、轴孔的圆柱度公差，以及安装平板的平面度要求，这些形位公差直接影响后续的装配精度与实际使用性能，若平板平面度超差，紧固后会导致支架出现内应力，长期受载后容易出现变形断裂。
