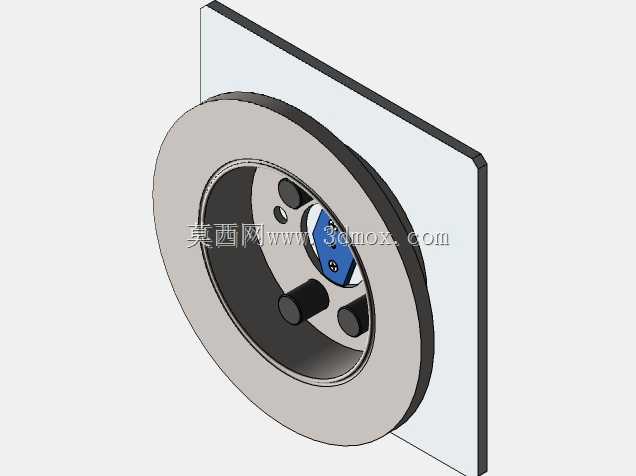

制动盘钻孔加工专用定位工装

在汽车制动部件的机加工环节，制动盘的孔位加工精度直接决定了后续装配的同轴度、动平衡表现以及装车后的制动稳定性，这套钻孔定位工装正是针对制动盘、制动盘类回转零件的钻削工序开发的专用定位构件。日常车间作业里，普通划线钻孔的方式不仅效率低下，还容易因为装夹偏移、划线误差导致孔位超差，批量加工时的废品率很难控制，而这套钻模可以直接卡在待加工的制动盘基准端面上，不需要重复划线找正，就能快速确定所有待钻孔的中心位置，大幅缩短单件加工的辅助时间。从结构设计来看，这套工装采用了与制动盘外圈基准面贴合的环形定位基体，基体上预设了对应孔位的钻套安装位，钻套采用耐磨材质制作，能在钻头进给时起到导向作用，避免钻头入钻时跑偏，同时基体上设置的三个定位销刚好对应制动盘上已有的预制定位孔，装夹时只需将定位销插入对应孔位，就能完成工装的快速定位，不需要额外打表找正，即使是新入职的操作工人也能快速完成装夹作业。设计过程中，工程师特意将工装的定位基准与制动盘的装配基准做了重合，避免了基准不重合带来的位置度误差，环形基体的厚度经过反复验算，既保证了钻套的导向长度足够，避免钻头进给时出现偏摆，又控制了整体重量，方便工人手动取放安装。工装的内圈避让空间完全匹配制动盘的中心凸台尺寸，安装时不会与制动盘的中心结构发生干涉，外侧的定位端面平面度控制在0.02mm以内，保证与制动盘端面贴合时没有间隙，避免钻孔过程中工装出现晃动。实际使用时，这套钻模适配立式钻床、摇臂钻床等常规钻削设备，不需要对设备做额外改造，只需将待加工的制动盘固定在钻床工作台上，再将这套钻孔模板通过定位销固定在制动盘待加工端面上，就可以依次通过各个钻套完成孔位钻削，加工完成后取下工装即可进行下一件的装夹，相比传统划线加工的方式，孔位位置度公差可以稳定控制在0.1mm以内，批量加工的一致性得到大幅提升，同时也减少了后续去毛刺、铰孔修正的工序工作量。针对不同规格的制动盘，只需调整钻套的位置以及定位销的分布尺寸，就可以在这套基体结构的基础上衍生出适配不同型号产品的专用钻模，整体结构的通用性拓展成本很低，非常适合制动部件生产车间的批量钻削工序使用。
