小型手动液压移动起重机三维设计

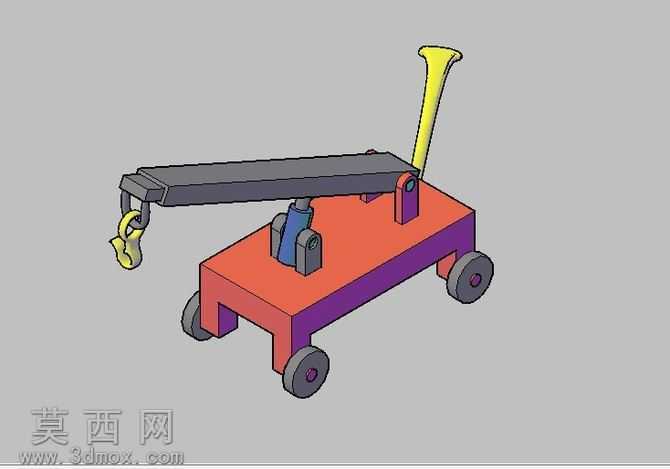

本作品为小型手动液压移动起重机的三维建模设计，整体采用模块化的结构设计思路，在三维建模过程中，首先对设备的整体功能需求进行拆解，将整机划分为移动承载底盘、液压举升机构、伸缩吊臂、吊钩组件、手动操作手柄五大核心模块，分别完成各零件的参数化建模后再进行整体装配约束，确保各运动部件的活动范围符合实际使用逻辑。建模阶段对底盘结构进行了优化设计，采用矩形框式承载底座搭配四个万向脚轮，既保证了底座的结构强度，又实现了设备的灵活移动，底座上预留了液压油缸的安装定位槽、吊臂铰接支座的安装位，各安装位的尺寸公差经过反复校核，确保装配后无干涉问题。液压举升机构的建模重点还原了手动液压泵的结构特征，包含泵体、顶升活塞杆、手动压杆铰接位，通过装配约束模拟液压顶升的运动行程，可直观展示吊臂的起升角度变化范围。吊臂采用箱型截面结构设计，臂身与底座铰接支座、液压油缸活塞杆端分别设置铰接点，形成稳定的三角举升结构，臂端设置吊钩挂接位，配套的吊钩组件建模还原了防脱卡扣、滑轮、吊环的细节结构，确保起吊作业的安全性。手动操作手柄采用符合人体工学的弯曲造型，表面做防滑纹理处理，与液压泵的压杆位铰接，模拟手动压动操作的动作路径。材质渲染阶段，对不同部件匹配对应的工业材质：承载底座采用哑光橘红色工程漆材质，吊臂采用深灰色金属防锈漆材质，液压油缸采用蓝灰色铸钢材质搭配亮银色金属活塞杆，手柄采用亮黄色工程塑料材质，吊钩与铰接销轴采用镀锌亮金属材质，脚轮采用黑色橡胶材质搭配灰色轮毂，通过材质区分清晰展现各部件的功能属性，同时还原工业设备的真实质感。渲染过程中调整了环境光与阴影参数，让模型的结构层次更清晰，各部件的衔接关系一目了然。该模型整体结构紧凑小巧，定位为校准作业用的小型起重设备，建模过程中严格控制各部件的尺寸比例，确保运动仿真时吊臂的起升、转向动作流畅无卡顿，可用于小型起重设备的结构演示、教学参考以及校准场景的作业模拟，完整还原了手动液压移动起重机的结构特征与工作原理，各零件的建模精度满足结构展示与原理演示的需求，装配关系完全符合实际小型液压吊机的机械逻辑。
